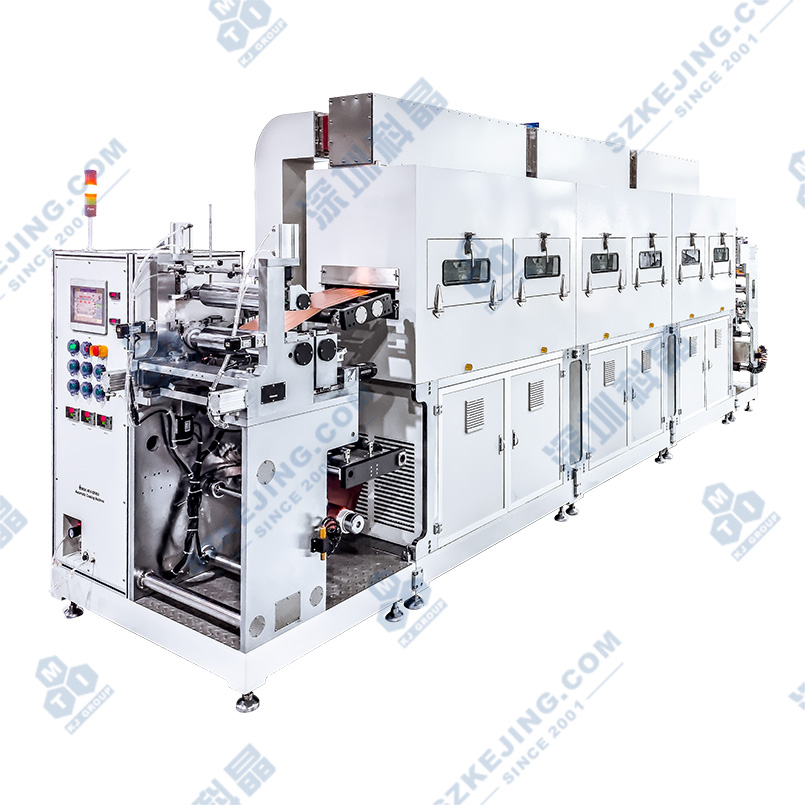

MSK-AFA-DM400-CM3 挤压微凹式涂布机

应用范围:本设备应用于锂电池正、负极极片涂布工艺,兼容挤压涂布及微凹版涂布2种涂布工艺。挤压涂布通过配置slot die狭缝挤压涂布模头、精密计量供料系统与进料阀体配合可实现连续涂布、条纹涂布、间歇涂布、网格涂布等涂布工艺。微凹版涂布采用凹版辊、料盒、支撑辊机构设计,可实现连续涂布工艺。该设备也适用于对一些其它类型浆料及基材的涂布工艺。设备具有较高的涂布精度高,一致性和稳定性好,可应用于锂离子电池、FCCL、光学薄膜、高端胶带以及各种功能薄膜行业,适合中式线或样品线用于产品的工艺摸索。

产品型号:MSK-AFA-DM400-CM3

设备尺寸:L6200* W1360*H2400mm

重量:约6t

上架时间:2023.07.07

版本号:V1.1

产品简述 产品详情 产品视频 留言咨询
       本设备应用于锂电池正、负极极片涂布工艺,兼容挤压涂布及微凹版涂布2种涂布工艺。挤压涂布通过配置slot die狭缝挤压涂布模头、精密计量供料系统与进料阀体配合可实现连续涂布、条纹涂布、间歇涂布、网格涂布等涂布工艺。微凹版涂布采用凹版辊、料盒、支撑辊机构设计,可实现连续涂布工艺。该设备也适用于对一些其它类型浆料及基材的涂布工艺。设备具有较高的涂布精度高,一致性和稳定性好,可应用于锂离子电池、FCCL、光学薄膜、高端胶带以及各种功能薄膜行业,适合中式线或样品线用于产品的工艺摸索。
  功能特点
  • 兼容挤压涂布和微凹版涂布2种涂布工艺;
  • 挤压涂布:

    1、 涂布精度高、一致性好

    2、可配置多种涂布模头,以适应不同涂料参数

    3、模头位置自动调节,定位精度良好

    4、浆料封闭运行,无外界参数干扰

    5、通过配置阀体和垫片可实现连续涂布、间歇涂布、条文涂布及网格涂布

    6、间歇涂布参数可设定

  • 微凹版涂布:

    1、适合粘度低涂料涂布工艺

    2、 适合涂层薄的涂布工艺

    3、密闭料盒供料

  • 基材张力控制,走带稳定,收放卷配置纠偏装置;
  • 热风式弧形烘箱,主驱动导向辊,适合低张力走带,上、下双面吹风,干燥效果优质;
  • 可配置多节独立控温,实现涂料的梯度温度烘烤,可有效控制龟裂;
  • PLC控制,HMI操作,方便易用;
  • 标配MSK-50取样器,实现取样测量;
  • 配置供料装置MSK-156;
  • 配置供料装置MSK-156-E;
  • 可选配溶剂处理装置;
  • 可选配NMP浓度检测功能。
  技术参数
电源 三相五线制AC380V±10%,频率50Hz,功率50KW
气源 0.5~0.8MPa压缩空气
涂布方式 挤压涂布:连续涂布、间歇涂布

微凹版涂布:连续涂布

导辊幅宽 400mm
基材幅宽 Max.380mm
机械速度 Max.5m/min
挤压涂布 涂布模头 材质:SUS630
精度:唇口直线度≤3μm
模腔:半圆形双腔
涂布宽度与垫片尺寸相关
模头垫片 厚度尺寸范围: 0.3mm、0.4mm、0.5mm、0.6mm、 0.8mm、1.0mm

标配1套垫片,厚度及开口尺寸客户指定

涂布厚度 连续涂布单面厚度:30~150μm (视浆料确定,参考材料要求)

间歇涂布单面厚度:30~100μm (视浆料确定,参考材料要求)

精度:≤±2μm(不含边缘异常区域,取样测量标准见产品评估)


涂布面密度 ≤±1%(含基材,不含边缘异常区域,取样测量标准见产品评估)
模头调节 电动调节,显示精度1μm
适用体系 正极油系浆料(钴酸锂、磷酸铁锂、锰酸锂、三元)、负极水系浆料(石墨、硅系负极)、超级电容器浆料
涂布速度 Max.2m/min(参考石墨负极涂布速度,粘度2000 mPa.s ,固含量45%,涂层干厚90μm)
涂辊直径 Ф120mm
涂布长度 涂层长度10~5000mm,留白长度10~500mm,精度±0.5mm
两面对齐 ±0.5mm(长度方向)
微凹版涂布 涂布厚度 单面干厚度:0.5-10μm (参考值,与涂料及凹版辊参数相关)

精度:≤±1μm(干厚度5-10μm)

         < 1μm (干厚度≤5μm)

         参考值,参考陶瓷涂料,不含边缘异常区域

料盒调节 手工微分头调节,显示精度10μm
凹版辊 直径50mm,标配1套,客户提供辊面参数或实验确定
涂布宽度 Max.380mm,调节需更换凹版辊
涂布速度 3m/min(参考陶瓷涂料)
干燥单元 长度 单节1.5m,3节共4.5m
干燥方式 热风干燥,上下出风,热风直排
加热方式 电加热,标配U型加热管,可选配PTC加热
加热箱 单节含U型加热管12根,单根1KW,计12KW,3节共36KW
干燥温度 Max.150℃,均匀性±5℃(工作位置),可设定
进风 每节1台,离心风机,风量2640m^3⁄h ,功率1500W ,变频调节
排风 共1台,离心风机,风量3840m^3⁄h ,功率2200W ,变频调节
张力控制 Max.80N
收放卷径 Max.Ф350mm
收放卷精度 ±0.5mm
收放卷芯 3英寸气胀轴
操作方向 沿箔材传递方向,右侧为操作侧
设备尺寸 L6200* W1360*H2400mm
重量 约6t
