挤压转移式涂布机

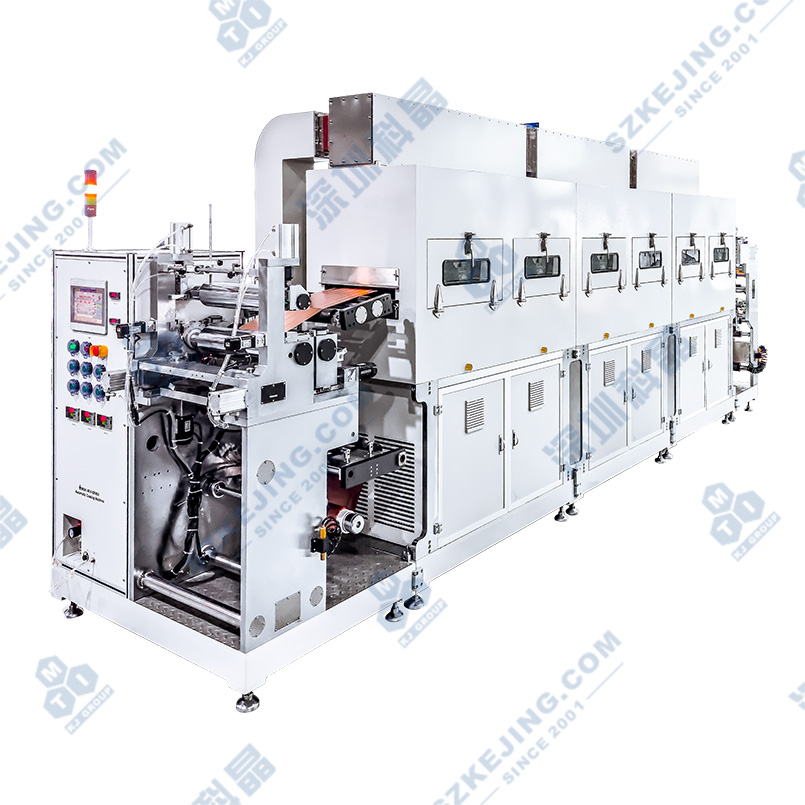

MSK-AFA-DE400-CM3 挤压转移式涂布机

应用范围：本设备应用于锂电池正、负极极片涂布工艺，兼容挤压涂布及三辊转移涂布2种涂布工艺。挤压涂布通过配置slot die狭缝挤压涂布模头、精密计量供料系统与进料阀体配合可实现连续涂布、条纹涂布、间歇涂布、网格涂布等涂布工艺。三辊转移涂布采用计量刮刀、金属涂布辊、橡胶辊机构设计，可实现连续涂布、间歇涂布两种涂布涂布工艺。该设备也适用于对一些其它类型浆料及基材的涂布工艺。设备具有较高的涂布精度，一致性和稳定性好，可应用于锂离子电池、FCCL、光学薄膜、高端胶带以及各种功能薄膜行业，适合中式线或样品线的产品生产及工艺摸索。

产品型号：MSK-AFA-DE400-CM3

设备尺寸：L6200*W1360*H2400mm

重量：约6t

上架时间：2022-03-09

版本号：V1.1

A^-A⁺

产品简述产品详情产品视频留言咨询

本设备应用于锂电池正、负极极片涂布工艺，兼容挤压涂布及三辊转移涂布2种涂布工艺。挤压涂布通过配置slot die狭缝挤压涂布模头、精密计量供料系统与进料阀体配合可实现连续涂布、条纹涂布、间歇涂布、网格涂布等涂布工艺。三辊转移涂布采用计量刮刀、金属涂布辊、橡胶辊机构设计，可实现连续涂布、间歇涂布两种涂布涂布工艺。该设备也适用于对一些其它类型浆料及基材的涂布工艺。设备具有较高的涂布精度，一致性和稳定性好，可应用于锂离子电池、FCCL、光学薄膜、高端胶带以及各种功能薄膜行业，适合中式线或样品线的产品生产及工艺摸索。

功能特点

模块化设计可扩展兼容多种涂布工艺，本机兼容挤压涂布和转移涂布2种涂布工艺
挤压涂布：
1、涂布精度高、一致性好。

2、可配置多种涂布模头，以适应不同涂料参数

3、模头位置自动调节，定位精度好。

4、浆料封闭运行，无外界参数干扰。

5、通过配置阀体和垫片可实现连续涂布、间歇涂布、条纹涂布及网格涂布。
转移式涂布
1、有较宽的涂布窗口

2、逗号刮刀计量，刮刀高度自动调节，调节精度高

3、胶辊移动电机控制，速度快，振动小

4、料盒自动移动，定位精度高

5、操作调节简单方便
基材张力控制，走带稳定
放卷，牵引、收卷配置纠偏功能
热风式弧形烘箱，主驱动导向辊，适合低张力走带，上、下双面吹风，干燥效果优质
PLC控制，HMI操作，方便易用
配置多节烘箱独立控温，可实现涂料的温度梯度烘烤，可有效控制涂层龟裂
配置MSK-50取样器，实现取样测量
配置供料装置MSK-156
可选配溶剂处理装置
可选配NMP浓度检测功能

技术参数
电源		三相五线制AC380V±10%，频率50Hz，功率50KW
气源		0.5～0.8MPa压缩空气
涂布方式		挤压涂布：连续涂布、间歇涂布转移涂布：连续涂布、间歇涂布
适用体系		正极油系浆料（钴酸锂、磷酸铁锂、锰酸锂、三元）、负极水系浆料（石墨、硅系负极）、超级电容器浆料
导辊幅宽		400mm
基材幅宽		Max.380mm
机械速度		Max.5m/min
涂布速度		Max.2m/min（参考石墨负极涂布速度，粘度2000 mPa.s ，固含量45%，涂层干厚90μm）
挤压涂布	涂布模头	型号：MSK-PDHF-CP360
		材质：SUS630
		尺寸：尺寸L420W135H120mm
		精度：唇口直线度≤3μm
		模腔：半圆形双腔
		涂布宽度Max.360mm
	模头垫片	厚度尺寸范围： 0.3mm、0.4mm、0.5mm、0.6mm、 0.8mm、1.0mm 标配1套垫片，厚度及开口尺寸客户指定
	涂布厚度	连续涂布单面干厚度：30～150μm （视浆料确定，参考材料要求）间歇涂布单面干厚度：30～100μm （视浆料确定，参考材料要求）精度：≤±2μm(不含边缘异常区域，取样测量标准见产品评估)
	涂布面密度	≤±1%（含基材，不含边缘异常区域，取样测量标准见产品评估）
	模头调节	自动调节，显示精度1μm
转移涂布	涂布厚度	连续涂布单面干厚度：30～150μm （视浆料确定，参考材料要求）间歇涂布单面干厚度：30～100μm （视浆料确定，参考材料要求）精度：≤±3μm(不含边缘异常区域，取样测量标准见产品评估)
	涂布面密度	≤±1.5%（含基材，不含边缘异常区域，取样测量标准见产品评估）
	刮刀调节	自动调节，显示精度1μm
	料盒容积	约2L(涂布宽度360mm)
	涂布宽度	50～360mm，可通过挡板调节
	刮刀直径	直径Ф100mm
涂辊直径		直径Ф120mm，表面镀铬
胶辊直径		直径Ф120mm，表面包胶
涂布长度		涂层长度10～5000mm，留白长度10～500mm，精度±1mm
两面对齐		±0.5mm（长度方向）
干燥单元	长度	单节1.5m，3节共4.5m
	干燥方式	热风干燥，上下出风，热风直排
	加热方式	电加热，标配U型加热管
	加热箱	单节含U型加热管12根，单根1KW，计12KW，3节共36KW
	干燥温度	Max.150℃,均匀性±5℃（工作位置）
	进风	每节1台，离心风机，风量2640m³/h，功率1.5KW ，变频调节
	排风	共1台，离心风机，风量3840m³/h，功率2.2KW ，变频调节
张力控制		Max.80N
收放卷径		Max.Ф350mm
收放卷精度		±0.5mm
收放卷芯		3英寸气胀轴
操作方向		沿箔材传递方向，右侧为操作侧
设备尺寸		L6200W1360H2400mm
重量		约6t
