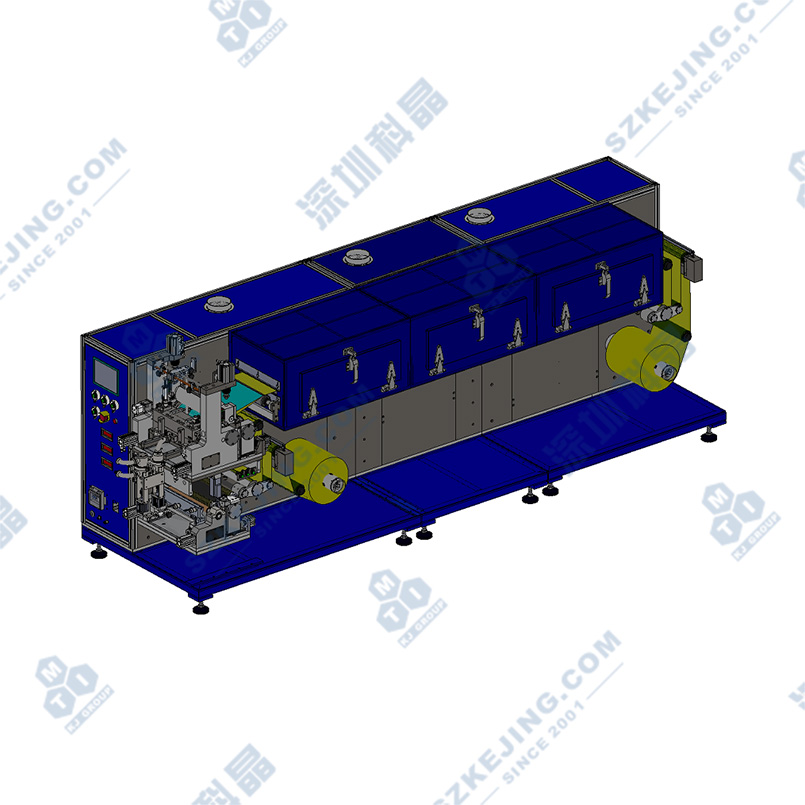

MSK-AFA-MC300-DEM-W3 多功能涂布机

应用范围：MSK-AFA-MC300型多功能涂布机，卷对卷方式，连续和间歇涂布，幅宽300mm，涂布宽度50-260mm，机头模块化结构，可选配挤压涂布、转移涂布、刮刀涂布、微凹版涂布、挤压+微凹涂布、挤压转移涂布、挤压转移+微凹涂布，多功能涂布时通过改变基材穿带方案切换涂布功能，可选配挤压涂布模头，挤压涂布面密度精度±1.2%，转移涂布面密度精度±1.5%，刮刀涂布面密度精度±1.5%，微凹版涂布厚度精度±1μm，150℃热风烘箱，可选配干燥箱数量等。

产品型号：MSK-AFA-MC300-DEM-W3

设备尺寸：涂布机约L3700x W970x H1400mm(以最终设计为准)

MSK-156供料装置约L780 x W230 x H810mm

MSK-155供料装置约L320 x W180 x H210mm

重量：涂布机约1600Kg

MSK-156供料装置约58Kg

MSK-155供料装置约3Kg

上架时间：

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-AFA-MC300型多功能涂布机，卷对卷方式，连续和间歇涂布，幅宽300mm，涂布宽度50-260mm，机头模块化结构，可选配挤压涂布、转移涂布、刮刀涂布、微凹版涂布、挤压+微凹涂布、挤压转移涂布、挤压转移+微凹涂布，多功能涂布时通过改变基材穿带方案切换涂布功能，可选配挤压涂布模头，挤压涂布面密度精度±1.2%，转移涂布面密度精度±1.5%，刮刀涂布面密度精度±1.5%，微凹版涂布厚度精度±1μm，150℃热风烘箱，可选配干燥箱数量等。

功能特点

多功能涂布机，此设备配置挤压转移+微凹涂布功能；
通过切换绕带方式切换涂布功能，操作方便；
挤压涂布：
1、 slot die狭缝挤出涂布，涂布精度高、一致性好；
2、可配置多种涂布模头，以适应不同涂料参数；
3、浆料封闭运行，无外界参数干扰；
4、通过配置不同垫片可实现连续涂布、条纹涂布；
5、配置浆液供料装置MSK-156；
6、配置间歇阀体可实现间歇涂布。
转移涂布：
1、较宽的涂布窗口，适应多种涂布场景，尤其适用于前期研发阶段；
2、可实现连续和间歇涂布；
3、逗号刮刀计量，刮刀高度电机调节，涂布精度高；
4、手工调节涂布宽度。
微凹版涂布：
1、微凹版涂布适合涂层较薄、涂料粘度较小的涂布工艺；
2、需根据涂布工艺参数选配凹版辊面参数；
3、可实现连续涂布；
4、凹版辊拆装、更换方便；
5、配置浆液供料装置MSK-155。
基材张力控制，带收放卷纠偏功能，走带稳定；
PLC控制，HMI操作，方便易用；
配置3节热风式干燥箱,双面出风，干燥效果优质。

技术参数
电源		三相五线制AC380V±10%，频率50Hz，功率约18KW
气源		0.5-0.8MPa压缩空气
适用体系		正极油系浆料（钴酸锂、磷酸铁锂、锰酸锂、三元）、负极水系浆料（石墨、硅系负极）、超级电容器浆料
导辊幅宽		300mm
基材幅宽		Max.280mm
机械速度		0.1-2m/min
挤压涂布	涂布类型	连续涂布、间歇涂布
	涂布速度	Max 0.9m/min（参考石墨负极涂布速度，粘度2000 mPa.s ，固含量45%，涂层干厚90μm）
	涂布宽度	50～260mm，（更换垫片）
	涂布模头	品牌：国产涂布宽度：Max.260mm 垫片：标配1套垫片，开口尺寸客户指定
	模头移动	气缸推动，伺服电机调节间隙
	涂布钢棍	Ф100mm，表面镀铬
	涂布长度	涂层长度10～5000mm，留白长度10～500mm
转移涂布	涂布类型	连续涂布、间歇涂布
	涂布宽度	50～260mm（调节挡板）
	涂布速度	Max.0.9m/min（参考石墨负极涂布速度，粘度2000mPa.s，固含量45%，涂层干厚90μm）
	两面对齐	±0.5mm（长度方向）
	料盒容积	约0.7L(涂布宽度260mm)
	涂布长度	涂层长度10～5000mm，留白长度10～500mm
	涂辊直径	Ф100mm，表面镀铬，圆跳动≤2μm（机械千分表测量）
	刮刀调节	电机调节
	背辊直径	Ф100mm，包胶辊（三元乙丙橡胶）
	刮刀直径	Ф100mm，逗号刮刀，单刃
微凹版涂布	涂布类型	连续涂布（满涂）
	凹版辊	直径Ф30mm，标配一根，辊面参数客户指定
	涂布宽度	Max.280mm
干燥箱		单节长度0.8m，共3节2.4m
干燥温度		Max.150℃,均匀性±5℃（工作位置，首尾除外），可设定
进风		离心风机 3台
排风		离心风机 3台接口：3个，尺寸120mm（连接5英寸铝箔风管）
加热箱		U型加热管
收放卷径		Max.Ф250mm
收放卷芯		3英寸胀轴
操作方向		沿箔材传递方向，右侧为操作侧
设备尺寸		涂布机：约L3700x W970x H1400mm(以最终设计为准) MSK-156供料装置：约L780 x W230 x H810mm MSK-155供料装置：约L320 x W180 x H210mm
重量		涂布机：约1600Kg MSK-156供料装置：约58Kg MSK-155供料装置：约3Kg
