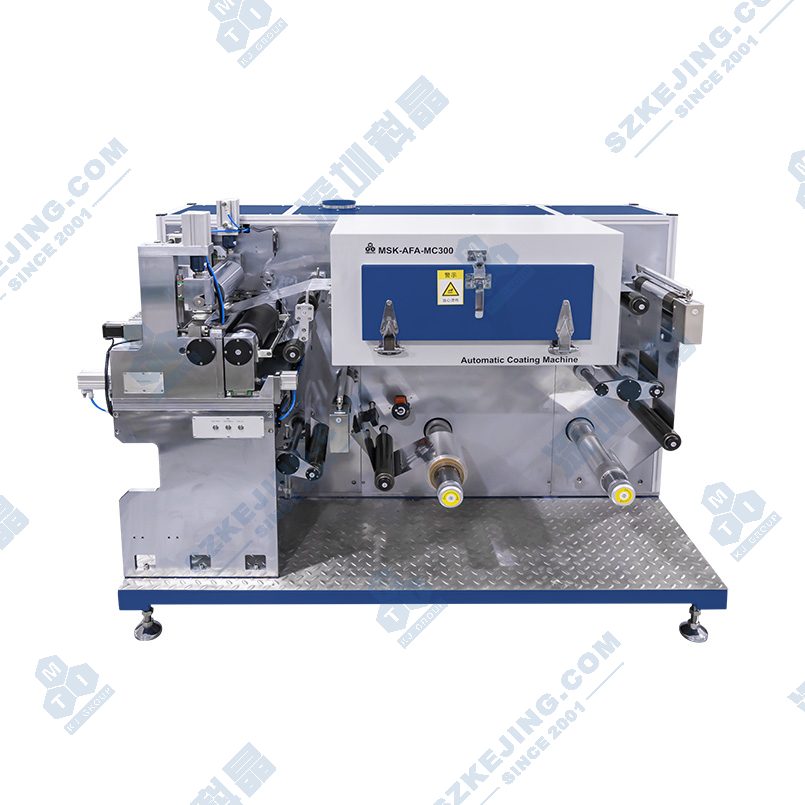

MSK-AFA-MC300-DE 多功能涂布机

应用范围：MSK-AFA-MC300型多功能涂布机，卷对卷方式，连续和间歇涂布，幅宽300mm，涂布宽度50-260mm，机头模块化结构，可选配挤压涂布、转移涂布、刮刀涂布、微凹版涂布、挤压转移涂布、挤压+微凹涂布、转移+微凹涂布、挤压转移+微凹涂布，多功能涂布时通过改变基材穿带方案切换涂布功能，可选配挤压涂布模头， 150℃热风烘箱，可选配干燥箱数量等。

产品型号：MSK-AFA-MC300-DE

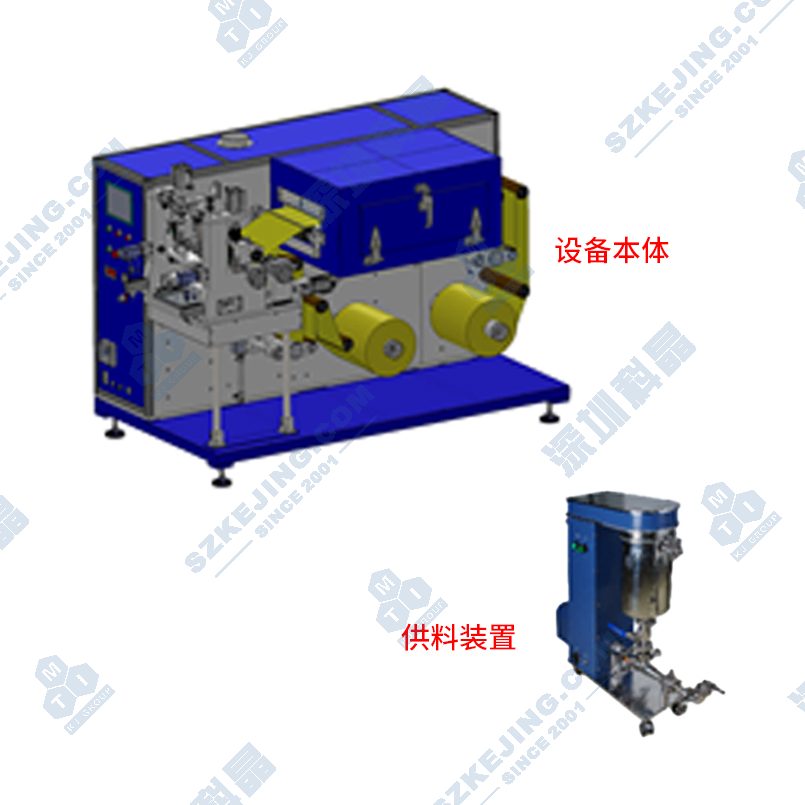

设备尺寸：涂布机约L1800mm x W950mm x H1300mm(以最终设计为准)

供料装置约L780 x W230 x H810mm

重量：涂布机约1000Kg

供料装置约58Kg

上架时间：2024-11-12

版本号：V1.3

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-AFA-MC300型多功能涂布机，卷对卷方式，连续和间歇涂布，幅宽300mm，涂布宽度50-260mm，机头模块化结构，可选配挤压涂布、转移涂布、刮刀涂布、微凹版涂布、挤压转移涂布、挤压+微凹涂布、转移+微凹涂布、挤压转移+微凹涂布，多功能涂布时通过改变基材穿带方案切换涂布功能，可选配挤压涂布模头，挤压涂布面密度精度±1.2%，转移涂布面密度精度±1.5%，刮刀涂布面密度精度±1.5%，微凹版涂布厚度精度±1μm，150℃热风烘箱，可选配干燥箱数量等。

功能特点

多功能涂布机，通过切换绕带方式切换涂布功能，操作方便。此设备配置挤压涂布+转移涂布功能；
挤压涂布：
      1、slot die狭缝挤出涂布，涂布精度高、一致性好。
      2、可配置多种涂布模头，以适应不同涂料参数。
      3、浆料封闭运行，无外界参数干扰。
      4、通过配置不同垫片可实现连续涂布、条纹涂布。
      5、配置间歇阀体，实现间歇涂布。
      6、配置浆液供料装置MSK-156。
转移涂布：
      1、较宽的涂布窗口，适应多种涂布场景，尤其适用于前期研发阶段。
      2、可实现连续和间歇涂布。
      3、逗号刮刀计量，刮刀高度电机调节，涂布精度高。
      4、手工调节涂布宽度。
基材张力控制，走带稳定；
PLC控制，HMI操作，方便易用；
配置热风式干燥箱, 单面出风，干燥效果优质。

技术参数
电源		单相AC220V±10% ，频率50Hz，功率约7KW
气源		0.5-0.8MPa压缩空气
适用体系		正极油系浆料（钴酸锂、磷酸铁锂、锰酸锂、三元）、负极水系浆料（石墨、硅系负极）、超级电容器浆料
导辊幅宽		300mm
基材幅宽		Max.280mm
涂布宽度		50～260mm
机械速度		0.1-2m/min
涂布速度		Max.0.3m/min（参考石墨负极涂布速度，粘度2000 mPa.s ，固含量45%，涂层干厚90μm）
挤压涂布	涂布类型	连续涂布、间歇涂布
	涂布模头	品牌：国产涂布宽度：50-260mm,通过更换垫片实现垫片：标配1套垫片，开口尺寸客户指定
	模头移动	气缸移动，电机调节
	涂布钢棍	Ф100mm，表面镀铬
转移涂布	涂布类型	连续涂布、间歇涂布
	涂布宽度	50～260mm，可通过挡板调节实现
	涂布钢棍	Ф100mm，表面镀铬
	涂布胶辊	Ф100mm，表面三元乙丙橡胶
	胶辊移动	气缸驱动
	涂布刮刀	Ф100mm
	刮刀调节	气缸推动，电机调节
涂布长度		涂层长度10～5000mm，留白长度10～500mm
两面对齐		涂层长度10～5000mm，留白长度10～500mm
干燥箱		单节长度0.8m
干燥温度		Max.150℃,均匀性±5℃（工作位置，首尾除外），可设定
进风		离心风机
排风		离心风机
加热箱		U型加热管
收放卷径		Max.Ф250mm
收放卷芯		3英寸胀轴
操作方向		沿箔材传递方向，右侧为操作侧
设备尺寸		涂布机：约L1800 x W950 x H1300mm(以最终设计为准) 供料装置：约L780 x W230 x H810mm
重量		涂布机：约1000Kg 供料装置：约58Kg
