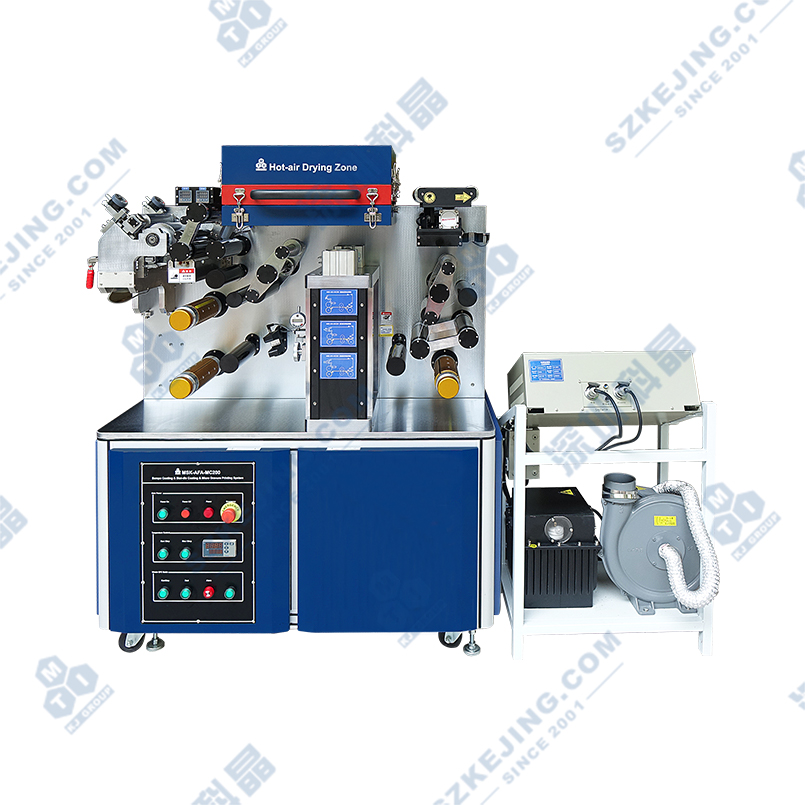

MSK-AFA-MC200 实验涂布机

应用范围 :本设备是一款集合多种涂布方式、多种涂层处理功能以实现不同工艺需求的一体机,主要集成了刮刀涂布、挤压涂布、微凹版涂布三种涂布方式,可实现连续涂布、条纹涂布以及超薄涂层涂布等多种涂布工艺。另有涂布前基材电晕处理、涂布后涂层轧制及覆膜工艺。主要应用于锂电池正、负极极片涂布工艺,也适用于对一些其它类型浆料及基材的涂布工艺。

产品型号 :MSK-AFA-MC200

上架时间 :2022-10-21

安装尺寸:L1260*W850*H1600mm

重量 :约1t

版本号:V2.1



产品简述 产品详情 产品视频 留言咨询
       本设备是一款集合多种涂布方式、多种涂层处理功能以实现不同工艺需求的一体机,主要集成了刮刀涂布、挤压涂布、微凹版涂布三种涂布方式,可实现连续涂布、条纹涂布以及超薄涂层涂布等多种涂布工艺。另有涂布前基材电晕处理、涂布后涂层轧制及覆膜工艺。主要应用于锂电池正、负极极片涂布工艺,也适用于对一些其它类型浆料及基材的涂布工艺。
  功能特点
  • 多种涂布功能可选,切换方便。
  • 多种干燥方式可选,模块化结构,更换方便。
  • 可选基材电晕功能。
  • 可选冷/热轧制功能。
  • 可选冷/热覆膜功能。
  • 基材闭环张力控制,走带稳定,可实现低张力走带。
  • PLC控制,HMI操作,方便易用。
  • 设备体积小,适合实验室内使用。
  • 标配MSK-50取样器,快速在线取样测量。
  技术参数
电源 电压单相AC220V±10%(可定制 110VAC),频率50Hz/60Hz,功率7KW
气源 0.5-0.8MPa压缩空气
导辊幅宽 200mm
基材幅宽 Max.180mm
机械速度 Max.5m/min
刮刀涂布 涂布类型 连续涂布
涂布宽度 50~150mm,可通过挡板调节
涂布厚度 厚度 30~200μm(视浆料确定)

精度≤±3μm(不含边缘异常区域,取样测量标准见产品评估)

面 密 度 ≤±1.5%(含基材,不含边缘异常区域,取样测量标准见产品评估)
料盒容积 约 0.5L(涂布宽度150mm)
背辊直径 Ф100mm
刮刀直径 Ф50mm
挤压涂布 涂布类型 连续涂布、条纹涂布
涂布宽度 50~160mm,更换垫片调节
涂布厚度 标配模头,单面厚度 15~50μm(视浆料确定)

精度≤±2μm(不含边缘异常区域,取样测量标准见产品评估)

面 密 度 ≤±1.5%(含基材,不含边缘异常区域,取样测量标准见产品评估)
模腔容积 约8ml
背辊直径 Ф100mm
微凹版涂布 涂布类型 连续涂布
涂布宽度 50~180mm,更换凹版辊调节
涂布厚度 精度≤±1.5μm(不含边缘异常区域,取样测量标准见产品评估)
料盒容积 约0.2L
凹版辊径 Ф30mm
热风干燥 方式 电加热、热风直排
风量 Max.3.3/2840(Cm³/RPM),风阀调节
温度 Max.150±5℃,可设定
功率 3KW,标配1KW翅片加热管
长度 500mm
红外干燥 方式 红外发热管
风量 Max.3.3/2840(CMM/RPM),风阀调节
温度 Max.150℃,可设定
功率 3x0.7KW,可调节
长度 500mm
紫外固化 方式 UV固化灯管
风量 Max.3.3/2840(CMM/RPM),风阀调节
紫外灯管 功率和波长可按要求设计
长度 500mm
对辊轧制 方式 冷轧或热轧
轧辊尺寸 Φ150x200mm,圆跳动好于±2μm(常温),表面硬度≥HRC60,粗糙度Ra≤0.4
加热轧辊 Max.100℃,精度±3℃(选配功能)
轧制间隙 0.5~2mm
复合覆膜 方式 冷压或热压
钢棍 Φ150x200mm,圆跳动好于±2μm(常温)
胶辊 Φ150x200mm,辊面精磨
加热压辊 Max.100℃,精度±3℃(选配功能)
压力 Max.1200N,气缸加压,精密可调
间歇 手动调节,百分表显示精度0.01mm
张力控制 5-40N
电晕处理 陶瓷电极2根,功率约Max.2KW
收卷精度 ±0.5mm
收放卷径 Max.250mm
设备尺寸 L1260mm*W850mm*H1600mm
重量 约1t
