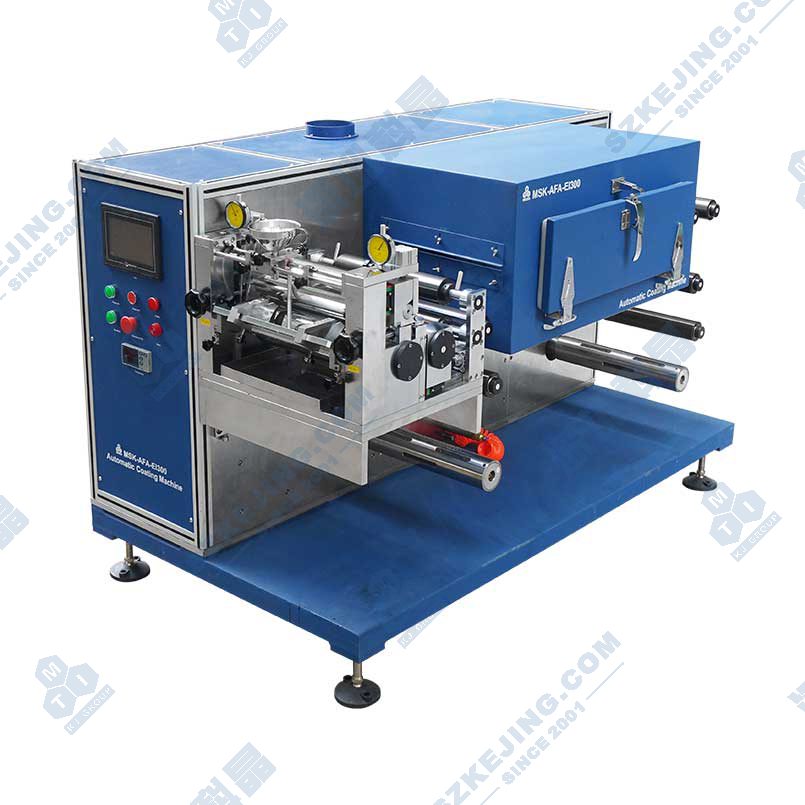

MSK-AFA-EI300 间歇型实验涂布机

应用范围 :MSK-AFA-EI300型刮刀三辊转移式涂布机,卷对卷方式,连续和间歇涂布,幅宽300mm,涂布宽度50-260mm,涂布面密度精度±1.5%150℃热风烘箱,适用于8-30μm厚金属基材,含浆料搅拌、收卷纠偏功能,可选配NMP处理、等离子清洗。

产品型号 :MSK-AFA-EI300

上架时间 :2020-07-03

设备尺寸:约L1650 x W950 x H1050mm

重量 :约1000 kg

版本号:V2.2




产品简述 产品详情 产品视频 留言咨询
       MSK-AFA-EI300型刮刀三辊转移式涂布机,卷对卷方式,连续和间歇涂布,幅宽300mm,涂布宽度50-260mm,涂布面密度精度±1.5%,150℃热风烘箱,适用于8-30μm厚金属基材,含浆料搅拌、收卷纠偏功能,可选配NMP处理、等离子清洗。
  功能特点
  • 转移涂布:
    1、 较宽的涂布窗口,适应多种涂布场景,尤其适用于前期研发阶段;
    2、可实现连续和间歇涂布;
    3、逗号刮刀计量,刮刀高度手工调节,涂布精度高;
    4、手工调节涂布宽度;
    5、料盒含搅拌功能。
  • 基材张力控制,走带稳定,配置收卷纠偏装置;
  • 热风式烘箱,上、下双面吹风,干燥效果优质;
  • PLC控制,HMI操作,方便易用;
  • 可选配剂处理装置。
  技术参数
电源 单相AC220V±10%,频率50Hz,功率5KW
气源 0.5-0.8MPa压缩空气
涂布类型 连续涂布、间歇涂布
适用体系 正极油系浆料(钴酸锂、磷酸铁锂、锰酸锂、三元)、负极水系浆料(石墨、硅系负极)、超级电容器浆料
导辊幅宽 300mm
基材幅宽 Max.280mm
涂布宽度 50~260mm,可通过挡板调节
机械速度 0.01-0.7m/min
涂布速度 Max.0.3m/min(参考石墨负极涂布速度,粘度2000 mPa.s ,固含量45%,涂层干厚90μm)
涂布钢棍 Ф100mm,表面镀铬,圆跳动≤3μm(机械千分表测量)
涂布胶辊 Ф100mm,表面三元乙丙橡胶
胶辊移动 气缸驱动
涂布刮刀 Ф100mm,表面镀铬,单刃
刮刀调节 手动调节,千分表显示精度1μm
涂布厚度 连续涂布单面干厚度:30~150μm (视浆料确定,参考材料要求)
间歇涂布单面干厚度:30~100μm (视浆料确定,参考材料要求)
精度:≤±3μm(参考,不含边缘异常区域,取样测量标准见产品评估)
面 密 度 ≤±1.5%(不含箔材,不含边缘异常区域,取样测量标准见产品评估)
涂布长度 涂层长度10~5000mm,留白长度10~500mm,精度±1mm
两面对齐 ±0.5mm(长度方向)
料盒容积 约0.7L(涂布宽度160mm)
干燥单元 单节长度0.8m,共1节(标配为热风干燥)定
干燥温度 Max.150℃,均匀性±5℃(工作位置,首尾除外),可设定
进 风 离心风机,风量198 m^3⁄h ,功率50W
排 风 离心风机,风量570 m^3⁄h ,功率200W,接口:5寸铝箔风管
加 热 箱 U型加热管,共4KW
张力控制 Max.60N
收放卷径 Max.Ф250mm
收放卷芯 3英寸胀轴
操作方向 沿箔材传递方向,右侧为操作侧
设备尺寸 L1650*W950*H1050mm
重量 约1000 kg
