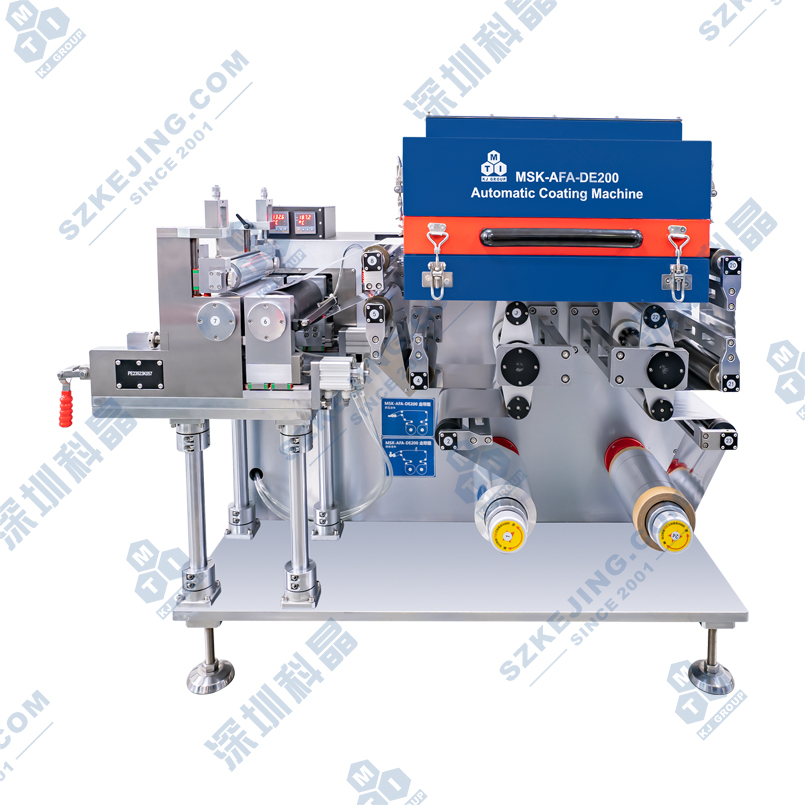

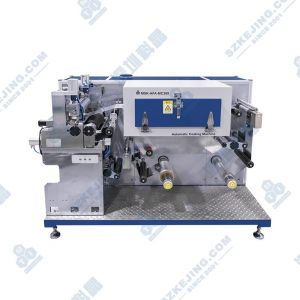

MSK-AFA-DE200 挤压转移式涂布机

应用范围:MSK-AFA-200型多功能涂布机,卷对卷方式,连续和间歇涂布,幅宽200mm,涂布宽度50-160mm,机头模块化结构,可选配挤压涂布、转移涂布、刮刀涂布、微凹版涂布、挤压转移涂布、挤压刮刀涂布,多功能涂布时通过改变基材穿带方案切换涂布功能,可选配挤压涂布模头,挤压涂布面密度精度±1.2%,转移涂布面密度精度±1.5%,刮刀涂布面密度精度±1.5%,微凹版涂布厚度精度±1μm130℃热风烘箱,适用于8-30μm厚隔膜或4-30μm厚金属基材,可选配电晕处理、静电消除、基材展平、NMP处理、供料装置、红外干燥、紫外固化、干燥箱数量等。

产品型号:MSK-AFA-DE200

设备尺寸:涂布机约L1200*W780*H960mm

MSK-156供料装置:约L780*W230*H810mm

重量:涂布机约560Kg

MSK-156供料装置:约58Kg

上架时间:2022-11-10

版本号:V1.3



产品简述 产品详情 产品视频 留言咨询
       MSK-AFA-200型多功能涂布机,卷对卷方式,连续和间歇涂布,幅宽200mm,涂布宽度50-160mm,机头模块化结构,可选配挤压涂布、转移涂布、刮刀涂布、微凹版涂布、挤压转移涂布、挤压刮刀涂布,多功能涂布时通过改变基材穿带方案切换涂布功能,可选配挤压涂布模头,挤压涂布面密度精度±1.2%,转移涂布面密度精度±1.5%,刮刀涂布面密度精度±1.5%,微凹版涂布厚度精度±1μm,130℃热风烘箱,适用于8-30μm厚隔膜或4-30μm厚金属基材,可选配电晕处理、静电消除、基材展平、NMP处理、供料装置、红外干燥、紫外固化、干燥箱数量等。
  功能特点
  • 系列化产品,可根据需求选配涂布方式、干燥方式及功能模块,本机配置挤压涂布+转移涂布功能;
  • 通过切换绕带方式切换涂布功能,操作方便;
  • 挤压涂布:
    1、slot die狭缝挤出涂布,涂布精度高、一致性好;
    2、可配置多种涂布模头,以适应不同涂料参数;
    3、浆料封闭运行,无外界参数干扰;
    4、通过配置不同垫片可实现连续涂布、条纹涂布;
  • 转移涂布:
    1、较宽的涂布窗口,适应多种涂布场景,尤其适用于前期研发阶段;
    2、可实现连续和间歇涂布;
    3、逗号刮刀计量,刮刀高度手工调节,涂布精度高;
    4、手工调节涂布宽度;
  • 基材张力控制,走带稳定;
  • PLC控制,HMI操作,方便易用;
  • 体积小,操作方便;
  • 配置热风式干燥箱, 单面出风,干燥效果优质;
  • 可选配展平、电晕处理、静电消除等功能。
  • 配置浆液供料装置MSK-156。
  技术参数
电源 单相AC220V±10%,频率50Hz,功率6KW
气源 0.5-0.8MPa压缩空气
导辊幅宽 200mm
基材幅宽 Max.180mm
机械速度 0.01-1.0m/min
挤压涂布 涂布类型 连续涂布
涂布速度 Max.0.2m/min(参考石墨负极涂布速度,粘度2000 mPa.s ,固含量45%,涂层干厚90μm)
涂布宽度 50~160mm(更换垫片)
涂布模头 品 牌:国产
涂布宽度:Max.160mm
垫 片:标配1套垫片,开口尺寸客户指定
模头移动 手动调节,显示精度1μm
涂布钢棍 Ф80mm,表面镀铬,圆跳动≤3μm(机械千分表测量)
涂布厚度 连续涂布单面干厚度:30~150μm (参考值,与浆料参数及工艺要求相关)
面 密 度 当面密度≥100g/m²(单面不含箔材)时:极限偏差±1.2%(单面/双面,不含箔材)
当面密度<100g/m²(单面不含箔材)时:极限偏差±1.5g/m2(单面/双面,不含箔材)
(不含箔材,不含边缘异常区域,剔除不良箔材影响,取样测量标准见产品评估)
转移涂布 涂布类型 连续涂布、间歇涂布
涂布速度 Max.0.2m/min(参考石墨负极涂布速度,粘度2000 mPa.s ,固含量45%,涂层干厚90μm)
涂布宽度 50~160mm(通过挡板调节)
涂布钢棍 Ф80mm,表面镀铬,圆跳动≤3μm(机械千分表测量)
涂布胶辊 Ф80mm,表面三元乙丙橡胶
胶辊移动 气缸驱动
涂布刮刀 Ф50mm,表面镀铬,双刃
刮刀调节 手动调节,千分表显示精度1μm
涂布厚度 连续涂布单面干厚度:30~150μm (参考值,与浆料参数及工艺要求相关)
间歇涂布单面干厚度:30~100μm (参考值,与浆料参数及工艺要求相关)
面 密 度 ≤±1.5%(不含箔材,不含边缘异常区域,取样测量标准见产品评估)
涂布长度 涂层长度10~5000mm,留白长度10~500mm,精度±1mm
两面对齐 ±0.5mm(长度方向)
热风干燥 干 燥 箱 单节长度0.5m,共1节
加热方式 电加热,功率2.4KW
干燥温度 Max.130℃
排 风 离心风机,风量570 m^3⁄h ,接口:5寸铝箔风管
张力控制 10-40N
导 向 辊 铝合金,表面硬质氧化,直径Ф50mm
收放卷径 Max.Ф250mm
收放卷芯 3英寸胀轴
操作方向 沿箔材传递方向,右侧为操作侧
设备尺寸 涂布机约L1200*W780*H960mm

MSK-156供料装置:约L780*W230*H810mm

重量 涂 布 机:约560Kg

MSK-156供料装置:约58Kg

  • MSK-AFA-DE200 挤压转移式涂布机 宣传视频
