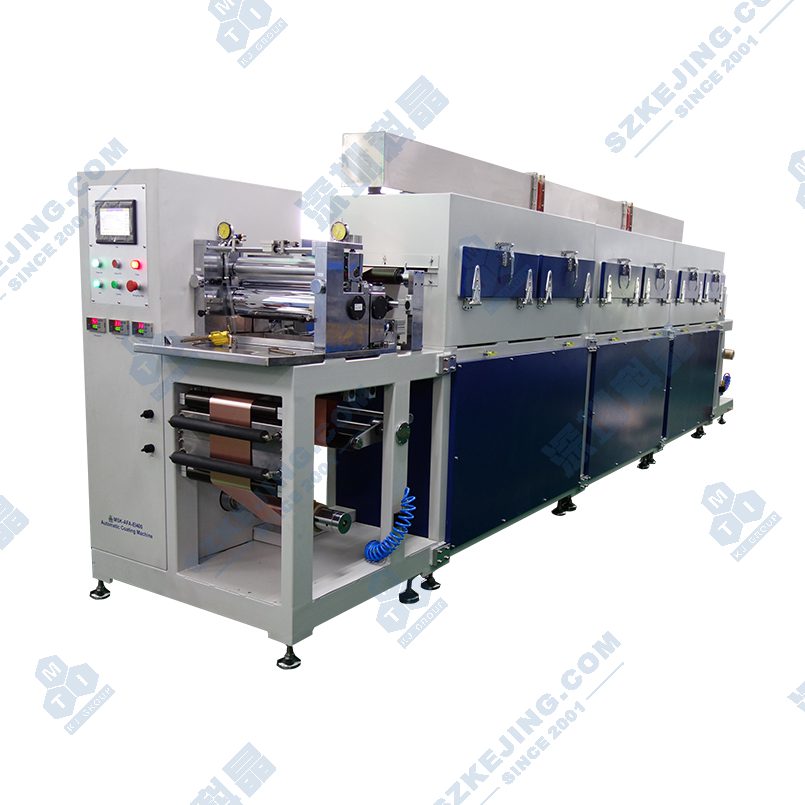

MSK-AFA-EI400 间歇型实验涂布机(三节烘箱）

应用范围：本设备应用于锂电池正、负极极片涂布工艺，采用计量刮刀、金属涂布辊、橡胶背辊的三辊转移原理设计，通过连续涂布、间歇涂布两种涂布方式可实现单面连续涂布、双面连续涂布、单面间歇涂布、双面间歇涂布四种涂布工艺。该设备也适用于对一些其它类型浆料及基材的涂布工艺。适合实验室或样品线用于产品的工艺摸索与中试试制。

产品型号：MSK-AFA-EI400

上架时间：2021-04-29

设备尺寸：L6500mm x W1200mm x H1850mm

重量：约2t

版本号：V2.2

A^-A⁺

产品简述产品详情产品视频留言咨询

本设备应用于锂电池正、负极极片涂布工艺，采用计量刮刀、金属涂布辊、橡胶背辊的三辊转移原理设计，通过连续涂布、间歇涂布两种涂布方式可实现单面连续涂布、双面连续涂布、单面间歇涂布、双面间歇涂布四种涂布工艺。该设备也适用于对一些其它类型浆料及基材的涂布工艺。适合实验室或样品线用于产品的工艺摸索与中试试制。

功能特点

三辊转移式涂布，有较宽的涂布窗口；
逗号刮刀计量，配合精密调节机构，获得高涂布精度；
带搅拌料槽，可自由切换实现连续和间歇涂布；
基材张力控制，走带稳定，收放卷配置纠偏装置；
热风式烘箱，上、下双面吹风，干燥效果优质；
可配置多节独立控温，实现涂料的梯度温度烘烤，可有效控制龟裂；
PLC控制，HMI操作，方便易用；
标配 MSK-50 取样器，实现取样测量；
可选溶剂处理装置；
可选浆料供料装置；

技术参数
电源	电压三相380VAC±10%，频率 50Hz/60Hz，功率30KW，小于4Ω接地
气源	0.5-0.8MPa压缩空气
涂布类型	连续涂布、间歇涂布
适用体系	正极油系浆料（钴酸锂、磷酸铁锂、锰酸锂、三元）、负极水系浆料（石墨、硅系负极）、超级电容器浆料
导辊幅宽	400mm
基材幅宽	Max.380mm
涂布宽度	50～360mm，可通过挡板调节
机械速度	Max.5m/min
涂布速度	Max.2m/min（参考石墨负极涂布速度，粘度 2000cp，固含量 45%，涂层干厚 90μm）
涂布厚度	单面厚度：30～200μm （视浆料确定，参考后面材料要求）精度：≤±3μm(不含边缘异常区域，取样测量标准见产品评估)
刮刀调节	手动调节，千分表显示精度 1μm
涂布面密度	≤±1.5%（含基材，不含边缘异常区域，取样测量标准见产品评估）
涂布长度	涂层长度 10～5000mm，留白长度 10～500mm，精度±0.5mm
两面对齐	±0.5mm（长度方向）
料盒容积	约2L（涂布宽度360mm）
涂辊直径	Ф120mm
背辊直径	Ф120mm
刮刀直径	Ф100mm
干燥单元	单节 1.5m，三节共 4.5m（标配为热风干燥）
干燥温度	Max.150℃±5℃（工作位置），可设定
进风	每节1台，离心风机，风量750m³/h,功率 250W，接口：Ф125（5英寸铝箔风管）
排风	共1台，离心风机，风量2280m³/h,功率1100W，接口：Ф150（6英寸铝箔风管）
加热箱	单节含U型加热管9根，单根1KW，计9KW
张力控制	Max.80N
收放卷径	Max.Ф300mm
收放卷精度	±0.5mm
收放卷芯	3英寸气胀轴
操作方向	沿箔材传递方向，右侧为操作侧
设备尺寸	L6500mm×W1200mm×H1850mm
重量	约2t
