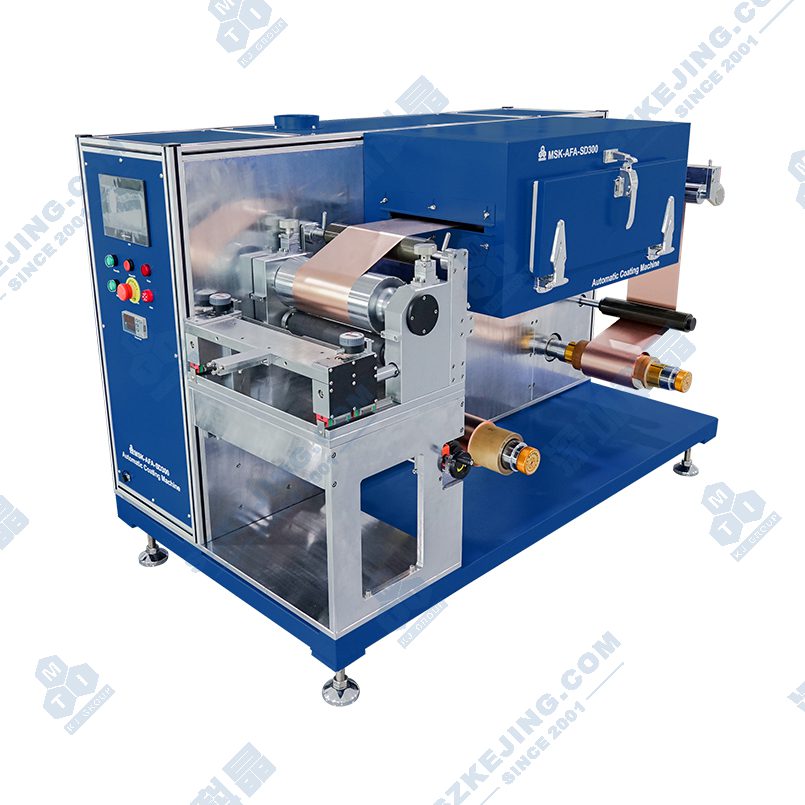

MSK-AFA-SD300 狭缝挤出型实验涂布机

应用范围 :MSK-AFA-SD300型狭缝挤压式涂布机,卷对卷方式,连续和间歇涂布,幅宽300mm,涂布宽度50-260mm,可选配挤压涂布模头,涂布面密度精度±1.5%150℃热风烘箱,适用于8-30μm厚金属基材,可选配NMP处理、供料装置。

产品型号 :MSK-AFA-SD300

上架时间 :2019-04-16

涂布机尺寸:约L1650*W950*H1200mm

供料装置尺寸:约L780*W230*H810mm

涂布机重量:约810 Kg

供料装置重量:约70 Kg

版本号:V2.5



产品简述 产品详情 产品视频 留言咨询
        MSK-AFA-SD300型狭缝挤压式涂布机,卷对卷方式,连续和间歇涂布,幅宽300mm,涂布宽度50-260mm,可选配挤压涂布模头,涂布面密度精度±1.5%,150℃热风烘箱,适用于8-30μm厚金属基材,可选配NMP处理、供料装置。
  功能特点
  • 挤压涂布:1、 slot die狭缝挤出涂布,涂布精度高、一致性好;
    2、可配置多种涂布模头,以适应不同涂料参数;
    3、浆料封闭运行,无外界参数干扰;
    4、 配置不同垫片可实现连续涂布;
    5、配置阀体可实现间歇涂布。
  • 基材张力控制,走带稳定;
  • 收放卷配置纠偏装置;
  • 热风式烘箱,上、下双面吹风,热风直排;
  • PLC控制,HMI操作,方便易用。
  • 可选溶剂处理装置;
  • 配置浆液供料装置MSK-156。
  技术参数
电源 单相AC220V±10%,频率50Hz,功率5.5KW
气源 0.5-0.8MPa压缩空气
涂布类型 连续涂布,间隙涂布
导辊幅宽 300mm
基材幅宽 Max.280mm
机械速度 0.01-1.0m/min
涂布速度 0.3m/min(参考石墨负极涂布速度,粘度2000mPa.s ,固含量45%,涂层干厚90μm)
涂布模头 品 牌:国产
涂布宽度:Max.260mm
垫 片:标配1套垫片,开口尺寸客户指定
模头移动 手动调节,显示精度1μm
涂布钢棍 Ф120mm,表面镀铬,圆跳动≤3μm(机械千分表测量)m
涂布厚度 连续涂布单面干厚度:30~150μm (视浆料确定,参考材料要求)
间歇涂布单面干厚度:30~100μm (视浆料确定,参考材料要求)
面 密 度 当面密度≥100g/m²(单面不含箔材)时:极限偏差±1.2%(单面/双面,不含箔材)

当面密度<100g/m²(单面不含箔材)时:极限偏差±1.5g/m2(单面/双面,不含箔材)

(不含箔材,不含边缘异常区域,剔除不良箔材影响,取样测量标准见产品评估)

涂布长度 涂层长度10~5000mm,留白长度10~500mm
两面对齐 ±0.5mm(长度方向)
干燥单元 单节长度0.8m,共1节(标配为热风干燥)
干燥温度 Max.150℃,均匀性±5℃(工作位置,首尾除外),可设定
进 风 离心风机,风量198 m^3⁄h ,功率50W
排 风 离心风机,风量570 m^3⁄h ,功率200W,接口:5寸铝箔风管
加 热 箱 U型加热管,共4KW
张力控制 Max.60N
收放卷径 Max.Ф250mm
收放卷芯 3英寸胀轴
操作方向 沿箔材传递方向,右侧为操作侧
涂布机尺寸 约L1650*W950*H1200mm
供料装置尺寸 约L780*W230*H810mm
涂布机重量 约810Kg
供料装置重量 约70Kg
