MSK-BPA-STS1620 自动入壳顶侧封机

应用范围：MSK-BPA-STS1620型自动入壳顶侧封机，兼容铝塑膜放卷、冲坑、喷码、废料边分切、定长横切、电芯入壳、铝塑膜翻折、顶侧封、短路测试、电池缓存等功能。最大适用于L160mm*W200mm*T12mm的电池，铝塑膜来料宽度≤400mm，切刀有效裁切长度400mm，顶封有效封口长度280mm，侧封有效封口长度190mm，冲坑及封口模具可根据电池尺寸定制。

产品型号：MSK-BPA-STS1620

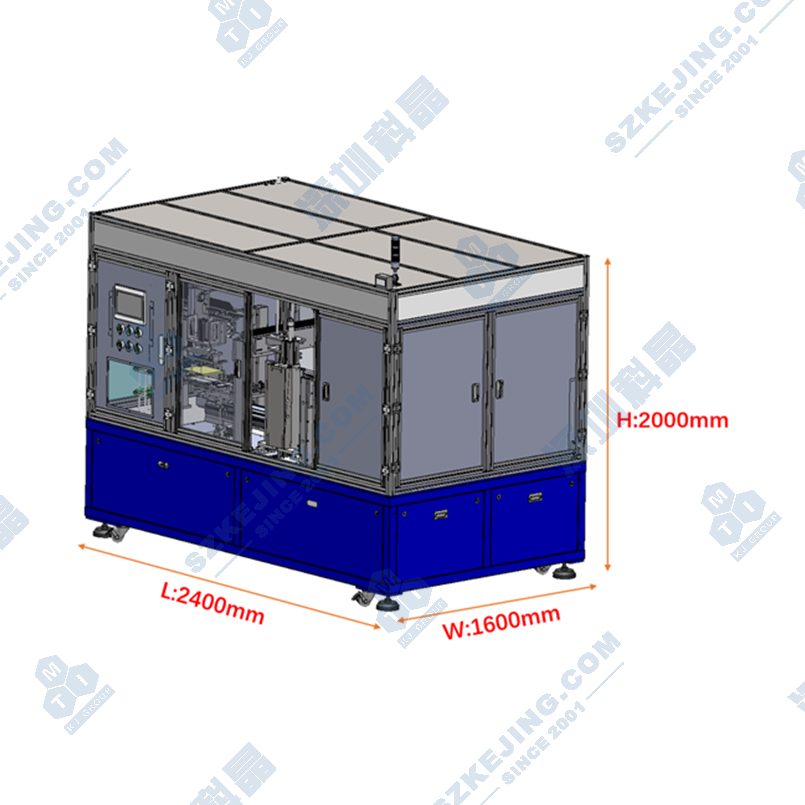

设备尺寸：L2400*W1600*H2000mm(不含三色灯高度、露点接口)

重量：约2400kg

上架时间：2024-09-18

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-BPA-STS1620型自动入壳顶侧封机，兼容铝塑膜放卷、冲坑、喷码、废料边分切、定长横切、电芯入壳、铝塑膜翻折、顶侧封、短路测试、电池缓存等功能。最大适用于L160mm*W200mm*T12mm的电池，铝塑膜来料宽度≤400mm，切刀有效裁切长度400mm，顶封有效封口长度280mm，侧封有效封口长度190mm，封口厚度精度≤0.03mm，封头温度精度±2.5℃。冲坑及封口模具可根据电池尺寸定制。

功能特点

卷料铝塑膜上料，成型产品拉伸均匀，无拉伤、无破边与破角，冲坑稳定；
气液增压缸加伺服电机驱动，冲坑深度及速度可程序设定；
对铝塑膜冲坑凸面喷码，便于对电池信息的识别；
机械手自动送料，走带偏差小，定长裁切尺寸精确，保证铝塑膜精准裁切；
成品电芯存放功能，机械手自动吸取入坑减少人工操作；
封头气缸行程、压力可调，封口保持时间可设定，保证封口效果稳定；
上下封头平行度好，熔接质量稳定；
绝缘电阻测试功能，检测到有短路情况自动报警，保证电池的合格率；
装有光幕、门禁等安全防护措施，确保操作安全；
PLC控制，HMI操作，方便易用。

技术参数
电源	单相AC220V±10%，频率50Hz，功率8KW
气源	0.5-0.8MPa 压缩空气
适用电池	Max.L160mmW200mmT12mm，详见电池尺寸图
卷料卷径	Max.400mm
冲坑模具	标配4662模具
成型厚度	0.1-0.2mm铝塑膜
切刀长度	长度410mm，有效长度400mm
封口长度	顶封头长度300mm，有效封口长度Max.280mm 侧封头长度210mm，有效封口长度 Max.190mm
封边宽度	顶封：标配软封3.5mm，可定制2-10mm软封或2-6mm硬封侧封：标配硬封6mm，可定制2-10mm硬封
封口厚度	0-0.5mm
封口压力	Max.200 kg·f（0.6MPa）
封头温度	Max. 250℃，可自由设定，精度±2.5℃
热封时间	0-99s可调，建议设定4-8s
参考产能	40-60pcs/h，视操作人员熟练程度决定
设备尺寸	L2400W1600H2000mm(不含三色灯高度、露点接口)
重量	约2400kg
