MSK-180-UM 金属锂自动制片机

应用范围：MSK-180-UM型金属锂自动制片机，兼容超声波极耳焊接、基材横切、放隔板、缓存功能，卷式基材、卷式铜箔极耳上料，片式成品下料，整个过程全自动实现。设备包含基材放卷纠偏、张力控制、铜箔极耳放卷、铜箔极耳裁切、超声波极耳焊接、基材横切、放隔板、成品缓存、环境监控等单元。成品尺寸长Max.160mm，宽Max.200mm（宽边出极耳，不含极耳尺寸）,基材卷料宽Max.160mm，铜箔卷料宽Max.20mm。

产品型号：MSK-180-UM

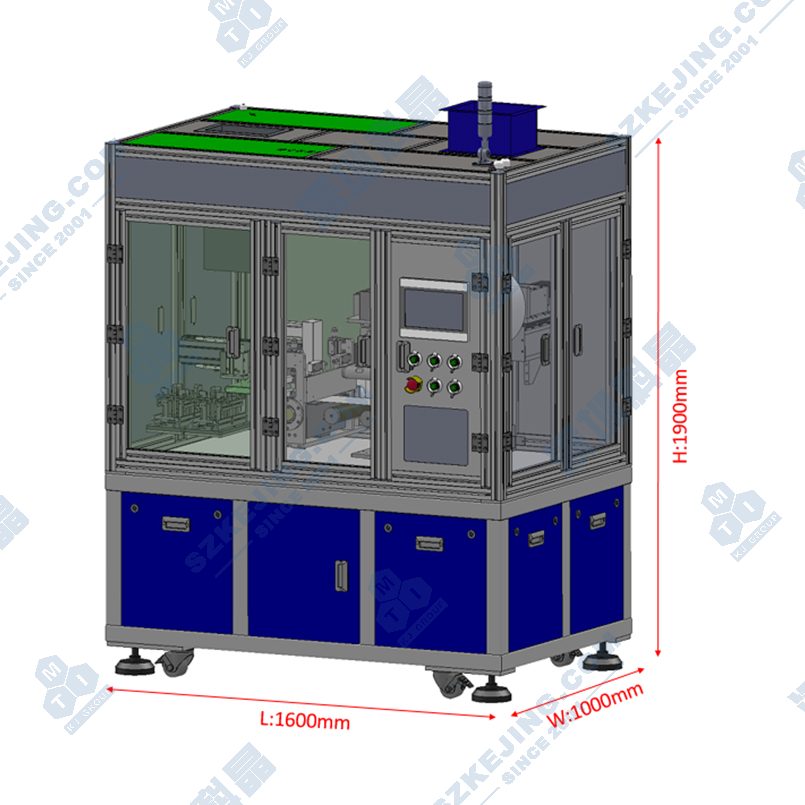

设备尺寸：L1600xW1000xH1900mm(不含三色灯，干燥气接口)

重量：约900Kg

上架时间：2024-09-18

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-180-UM型金属锂自动制片机，兼容超声波极耳焊接、基材横切、放隔板、缓存功能，卷式基材、卷式铜箔极耳上料，片式成品下料，整个过程全自动实现。设备包含基材放卷纠偏、张力控制、铜箔极耳放卷、铜箔极耳裁切、超声波极耳焊接、基材横切、放隔板、成品缓存、环境监控等单元。成品尺寸长Max.160mm，宽Max.200mm（宽边出极耳，不含极耳尺寸）,基材卷料宽Max.160mm，铜箔卷料宽Max.20mm。

功能特点

基材自动放卷和走带自动纠偏功能，辅助提高裁切精度；
低张力放卷，防止走带过程中变形；
基材横切及下压行程、速度、压力可调，适用于不同厚度基材；
高强度框架，保证裁切精度；
超声波焊接功率稳定、强劲，焊接牢固、一致性好，良率高
配置除尘装置，防止焊接时产生的粉尘四处扩散；
可定制焊点尺寸，满足多种焊接需求；
成品自动缓存，减少人工操作，提高自动化效率；
设备设计相对密封，顶部接有干燥气进出风口，安装有露点探头及仪表，方便工作区域的环境控制；
装有光幕、门禁等安全防护措施，确保操作安全；
PLC控制，HMI操作，方便易用。

技术参数
电源	单相AC220V±10%，频率50Hz，功率4.5KW
气源	0.5-0.8MPa压缩空气
焊接功率	0-800W可调
焊接层数	2层
焊头	标配1个，焊点尺寸3*6mm，可定制
焊接时间	0.01-1s可调节
超声频率	40KHz
裁切尺寸	Max.200mm（走带送料方向），裁切长度可程序设定
裁切方式	横切
卷料要求	宽Max.160mm
卷径	直径Max.400mm
卷芯	3英寸
设备尺寸	L1600xW1000xH1900mm(不含三色灯，干燥气接口)
重量	约900Kg
