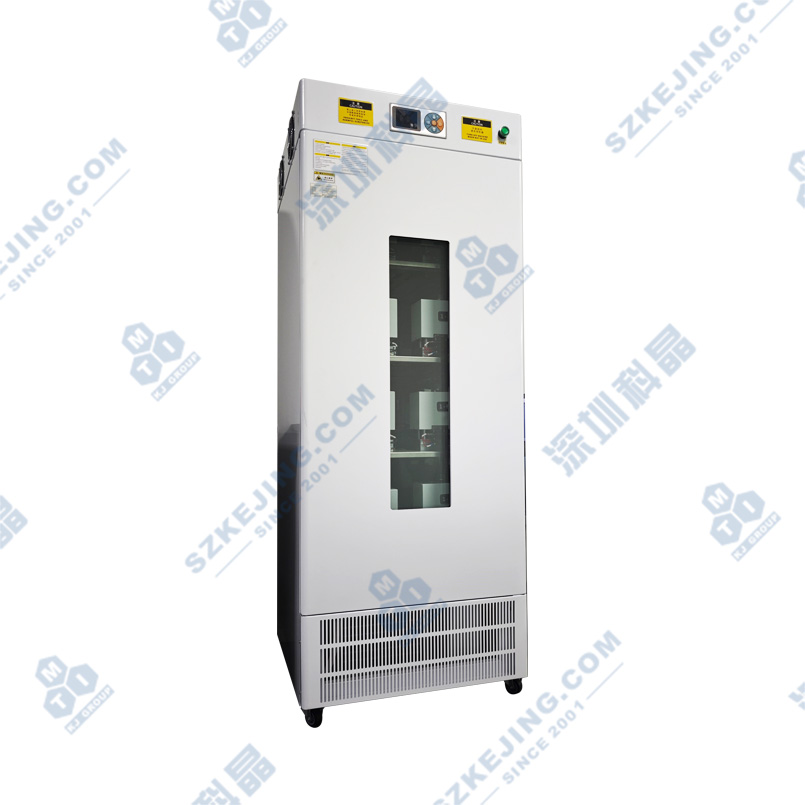

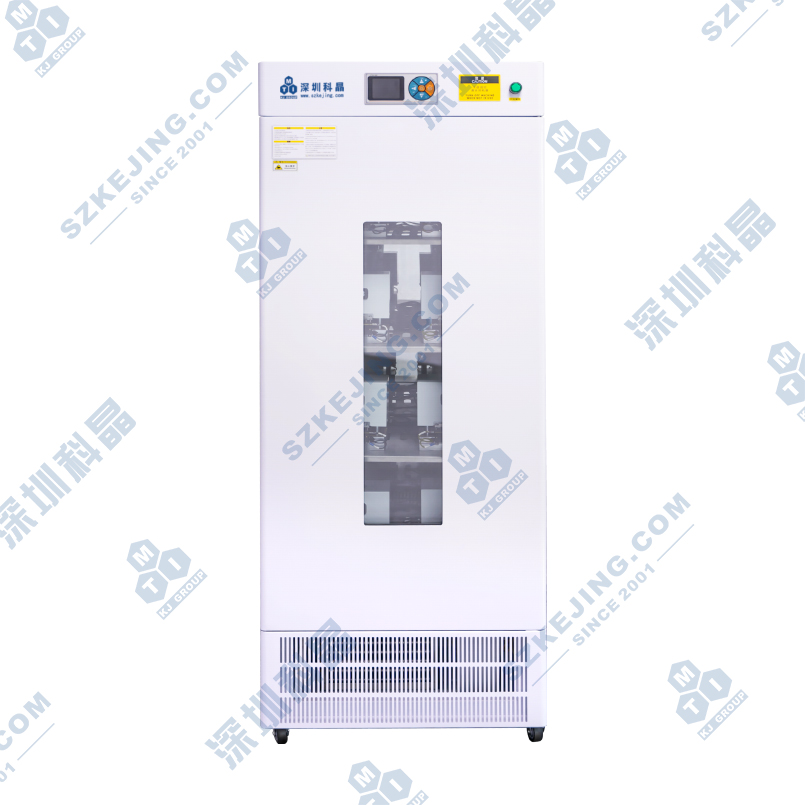

MSK-TIBE-TPPM8-6A7580 温控型电池膨胀力测试仪

应用范围：MSK-TIBE-TPPM8-6A7580 温控型电池膨胀力测试仪是一款应用于锂离子电池原位膨胀测试的设备，可在不同温度下(10℃-100℃之间)检测电池在充放电过程中压力的变化，并对压力进行采集。设备可实现单机8 个通道的测试，每个膨胀力测试单元具有高强度、高精度及高稳定性等特点，并配置软件绘制膨胀力的曲线图有助于实验结果分析。设备测试精度高，并配恒温测试箱和电池充放电分析仪使用。

产品型号：MSK-TIBE-TPPM8-6A7580

测试夹具尺寸：约L 155mm*W 94mm*H 150mm（单个）（以实物为准）

恒温箱内腔尺寸：约L 520mm*W 500mm*H 1170mm（以实物为准）

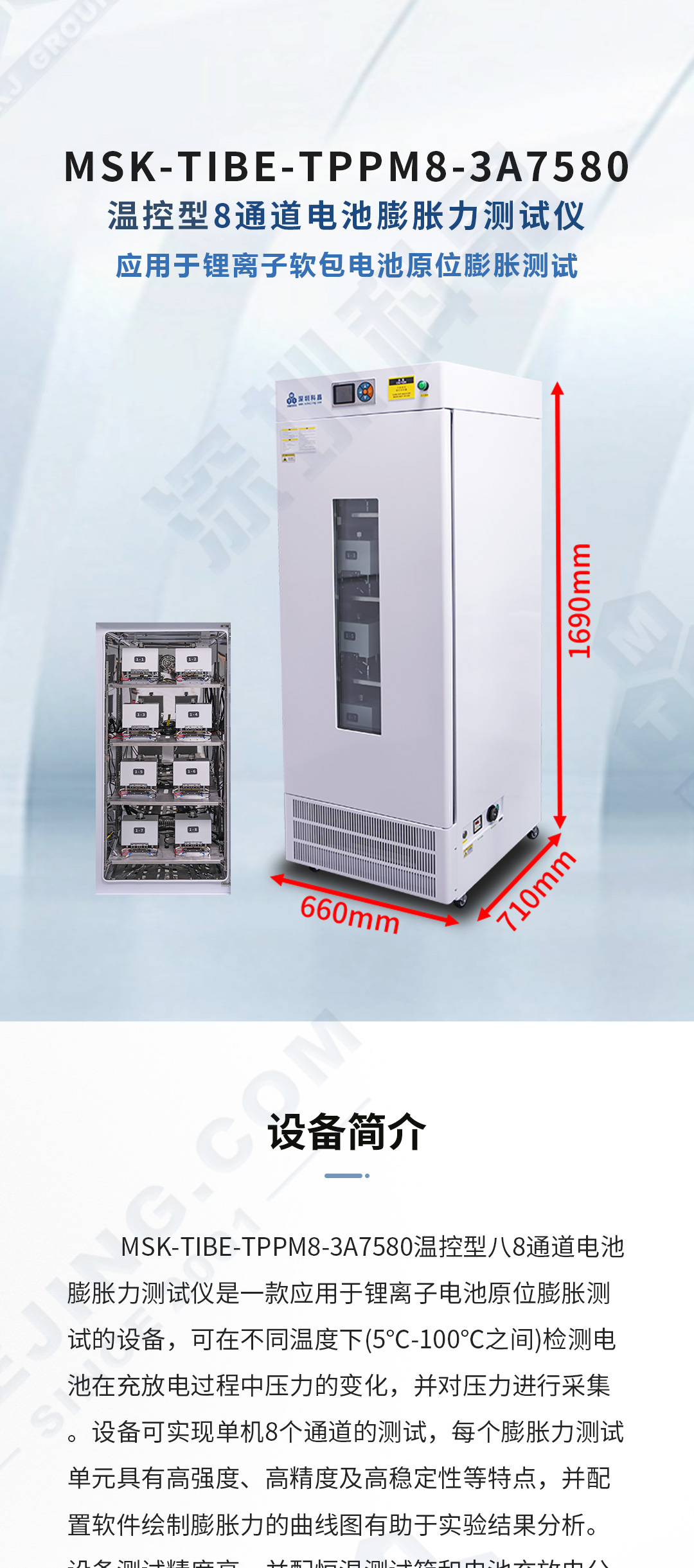

恒温箱尺寸：约L 660mm*W 710mm*H 1690mm（以实物为准）

重量：约350kg（以实物为准）

上架时间：2024-08-19

版本号：V1.4

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-TIBE-TPPM8-6A7580 温控型电池膨胀力测试仪是一款应用于锂离子电池原位膨胀测试的设备，可在不同温度下(10℃-100℃之间)检测电池在充放电过程中压力的变化，并对压力进行采集。设备可实现单机8 个通道的测试，每个膨胀力测试单元具有高强度、高精度及高稳定性等特点，并配置软件绘制膨胀力的曲线图有助于实验结果分析。设备测试精度高，并配恒温测试箱和电池充放电分析仪使用。

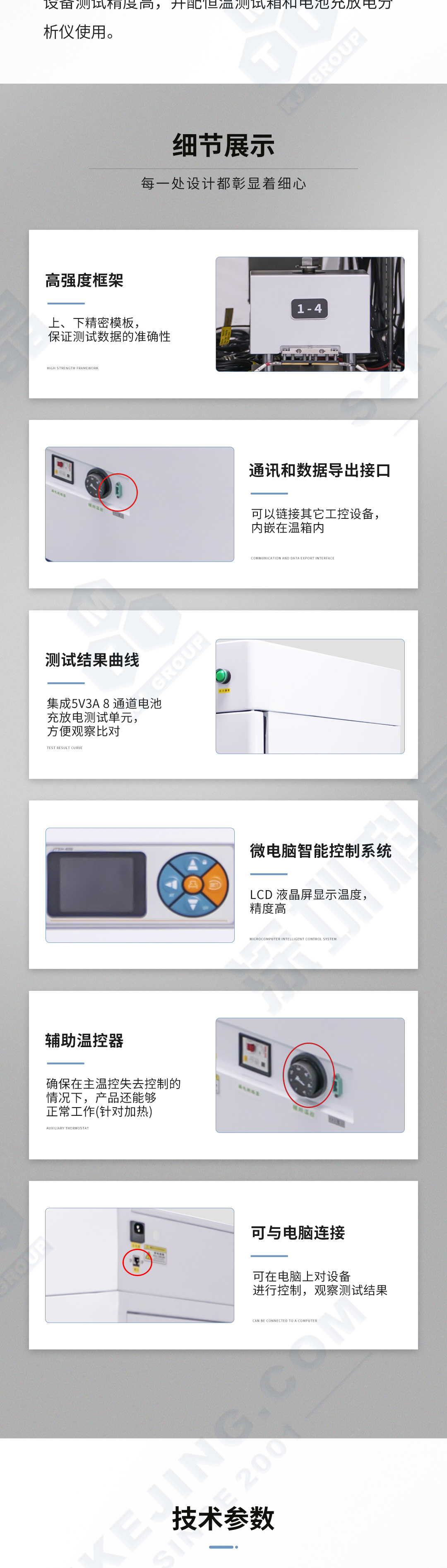

功能特点

恒压力工作模式，单机8 通道同时工作，压力精准测量;
夹具采用高强度框架，上、下精密模板，保证测试数据的准确性;
可在不同温度下(10℃-100℃之间)检测电池在充放电过程中压力的变化;
测试仪配置通讯和数据导出接口，可以链接其它工控设备，测试仪本体内嵌在恒温箱内;
测试仪内集成蓝电5V6A 8 通道电池充放电测试单元，可显示测试结果曲线，方便观察比对;
测试仪内集成测力单元，可对8 个通道压力进行采集;
恒温箱温度控制采用最新的微电脑智能控制系统，LCD 液晶屏显示温度，精度高;
恒温箱装有辅助温控器，确保在主温控失去控制的情况下，产品还能够正常工作(针对加热);
设备可与电脑连接，可在电脑上对设备进行控制，观察测试结果。

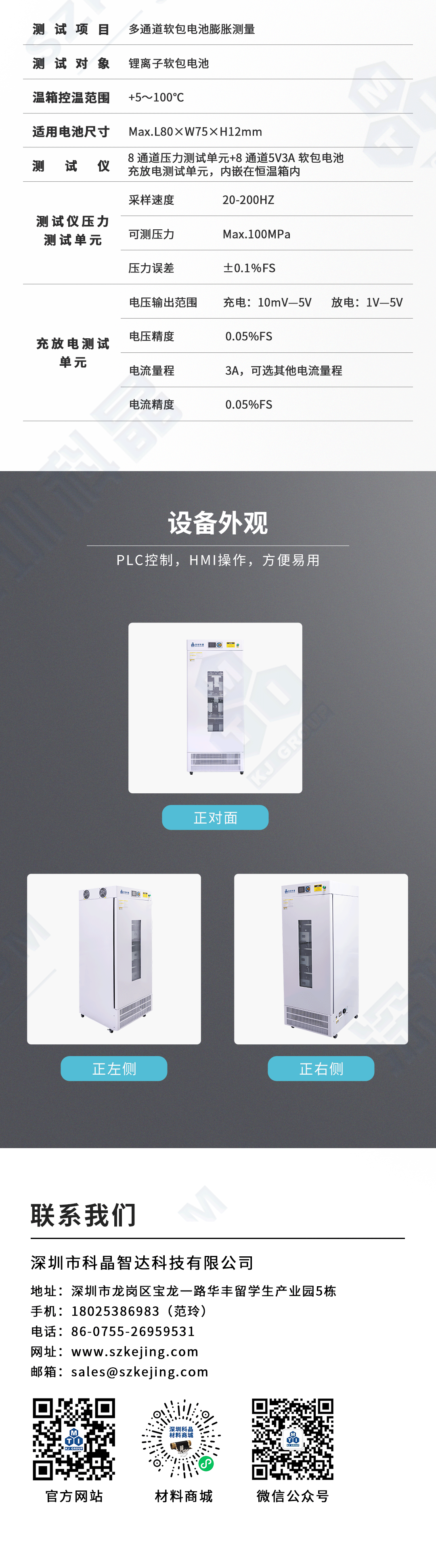

技术参数
电源		单相AC220V，频率50Hz，功率约1.5KW
工作环境		温度：25±3℃，湿度：30-90%RH 或更低
测试项目		多通道软包电池膨胀测量
测试对象		锂离子软包电池
温箱控温范围		10～100℃（长时间使用）
公称容积		300L
适用电池尺寸		Max.L80×W75×H12mm
测试仪		8 通道压力测试单元+8 通道5V6A 软包电池充放电测试单元，内嵌在恒温箱内
测试仪压力测试单元	工作电源	24VDC
	采样速度	20-200HZ
	重复性	0.1%-0.05%FS
	可测压力	Max.100MPa
	压力误差	±0.1％FS
测试仪充放电测试单元	最大输入功率	约800W
	电压输出范围	充电：10mV—5V 放电：1V—5V
	电流量程	6A，可选其他电流量程
	电流精度	0.05%FS
	单通道输出功率	30W
	输出功率稳定度	±0.1%of FS
	品牌	蓝电
测试夹具尺寸		约L 155mmW 94mmH 150mm（单个）（以实物为准）
恒温箱内腔尺寸		约L 520mmW 500mmH 1170mm（以实物为准）
恒温箱尺寸		约L 660mmW 710mmH 1690mm（以实物为准）
重量		约350kg（以实物为准）
