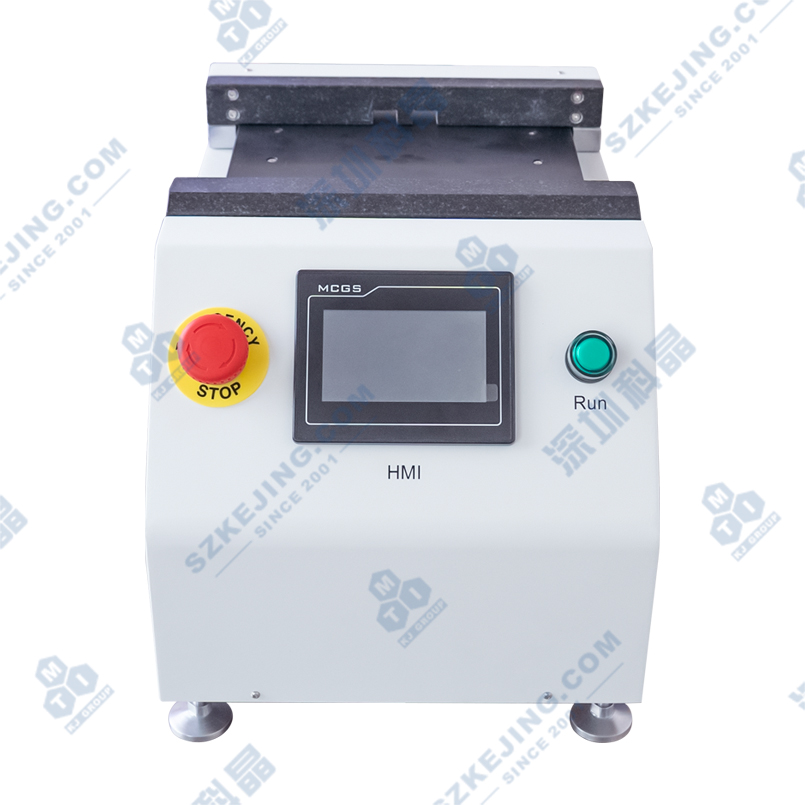

MSK-TE600-CFW150 定力测宽装置

应用范围：MSK-TE600-CFW150定力测宽装置是一款应用于针对电池等产品在外部施加特定压力的情况下，对产品尺寸进行测量的设备。装置内设有压力传感器，采用电机带动滚珠丝杆的传动方式，对产品施加压力，当压力到达设定数值后程序自动读取当前位置并保存。设备主要由加力测距机构和控制系统组成。该设备主要用于电池等产品的外形尺寸测量。适合实验室或样品线用于产品的工艺摸索与中试试制。

产品型号：MSK-TE600-CFW150

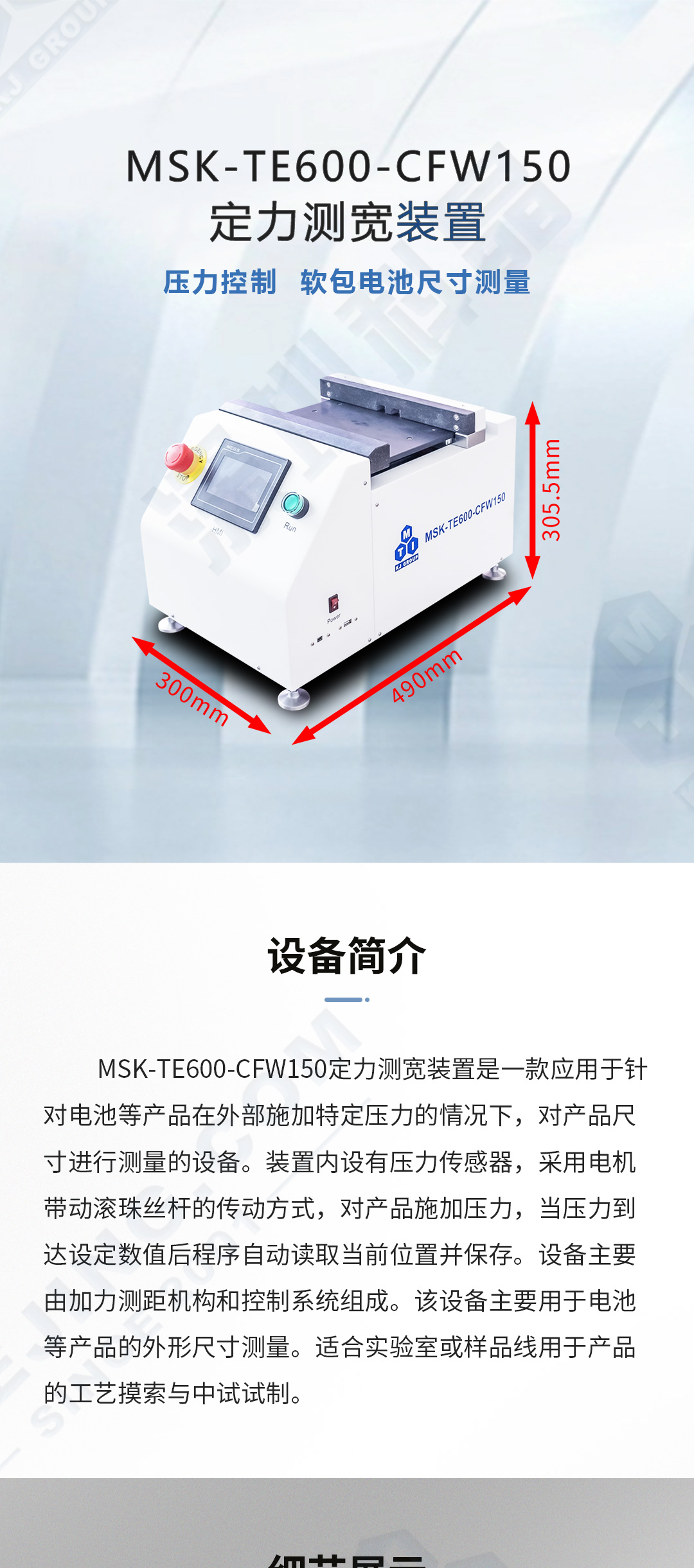

设备尺寸：约W300*D490*H306mm

重量：约40KG

上架时间：2024-08-02

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-TE600-CFW150定力测宽装置是一款应用于针对电池等产品在外部施加特定压力的情况下，对产品尺寸进行测量的设备。装置内设有压力传感器，采用电机带动滚珠丝杆的传动方式，对产品施加压力，当压力到达设定数值后程序自动读取当前位置并保存。设备主要由加力测距机构和控制系统组成。该设备主要用于电池等产品的外形尺寸测量。适合实验室或样品线用于产品的工艺摸索与中试试制。

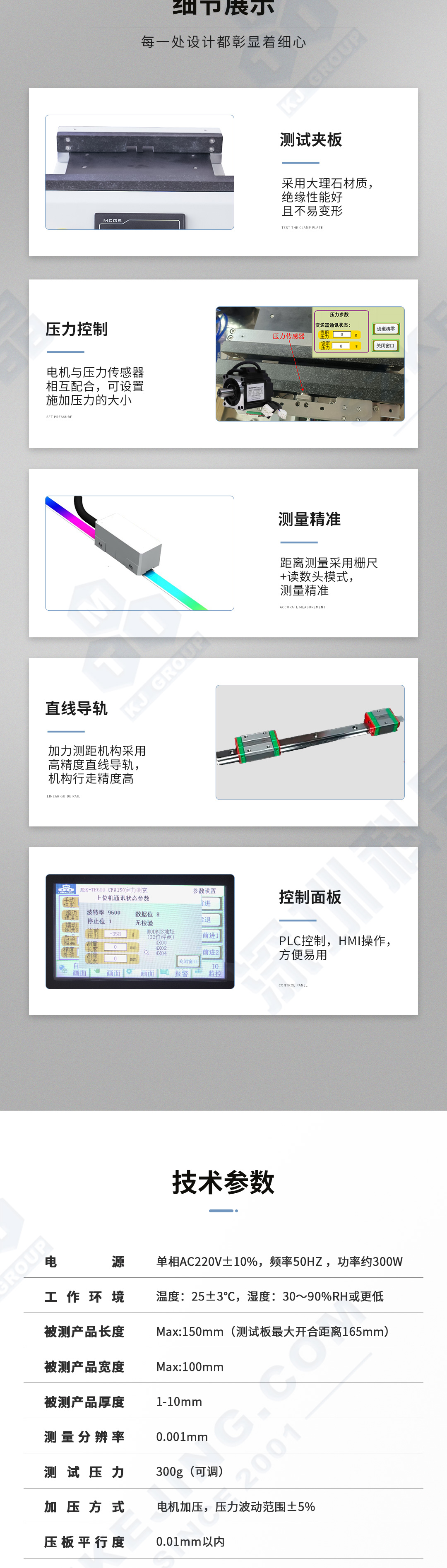

功能特点

产品放置平台采用非金属材料，两个测试夹板采用大理石材质，绝缘性能好且不易变形；
加力测距机构采用高精度直线导轨，机构行走精度高；
电机与压力传感器相互配合，可设置施加压力的大小；
距离测量采用栅尺+读数头模式，测量精准；

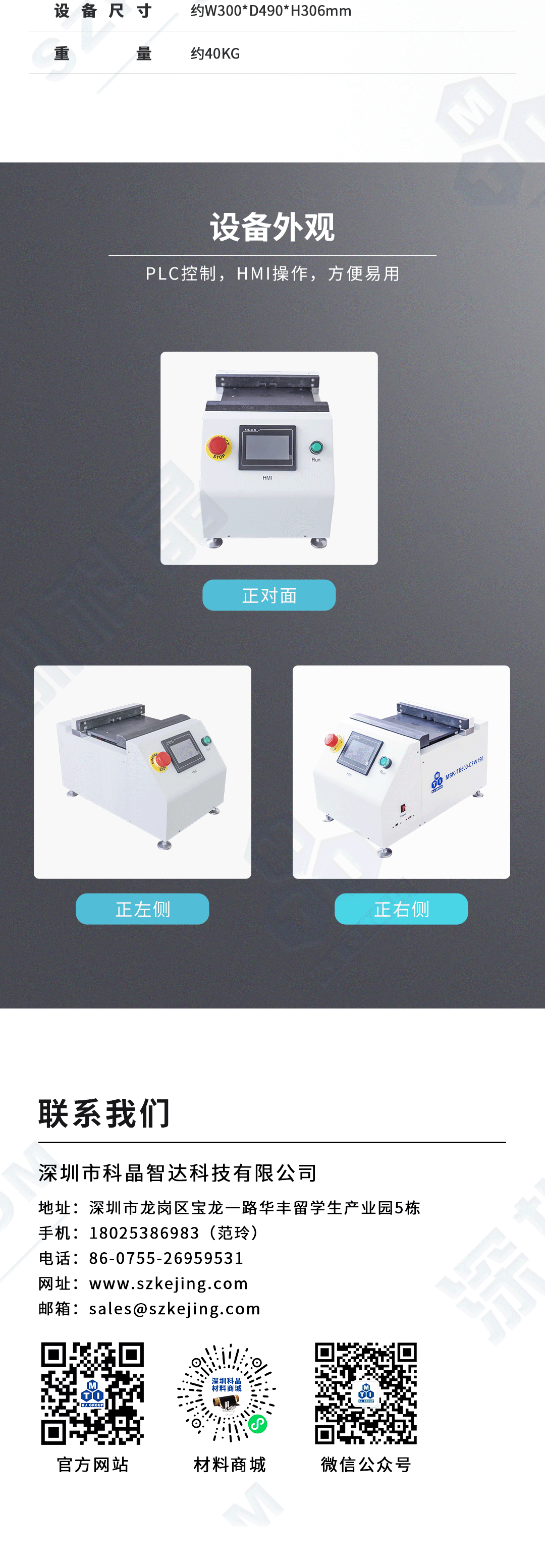

PLC控制，HMI操作，方便易用。

技术参数
电源	单相AC220V±10%，频率50HZ ，功率约300W
工作环境	温度：25±3℃，湿度：30～90%RH或更低
被测产品长度	Max:150mm（测试板最大开合距离165mm）
被测产品宽度	Max:100mm
被测产品厚度	1-10mm
测量分辨率	0.001mm
测试压力	300g（可调）
加压方式	电机加压，压力波动范围±5%
压板平行度	0.01mm以内
设备尺寸	约W300mm×D490mm×H306mm
重量	约40KG
