红外烘干平板涂覆机

MSK-AFA-ES100 红外烘干平板涂覆机

应用范围：MSK-AFA-ES100红外烘干平板涂覆机是一款可对片式材料进行平面涂覆的设备，可选用刮刀涂覆、四面制膜器涂覆、挤压涂覆、线棒涂覆等涂覆工艺，具有红外加热干燥功能，可实现涂料从底层到上层的同步加热，有利于提高涂层干燥效率和改善涂层表观质量。该设备涂布精度较高，操作方便，可广泛应用于锂离子电池、胶水、油墨、陶瓷薄膜以及其它功能薄膜等行业，是实验室和研究机构的理想之选。

产品型号：MSK-AFA-ES100

设备尺寸：设备尺寸H:301 W:250 L:400/真空组件H:100 W:108 L:164

重量：设备尺寸:25KG/真空组件：5KG

上架时间：2023-11-01

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

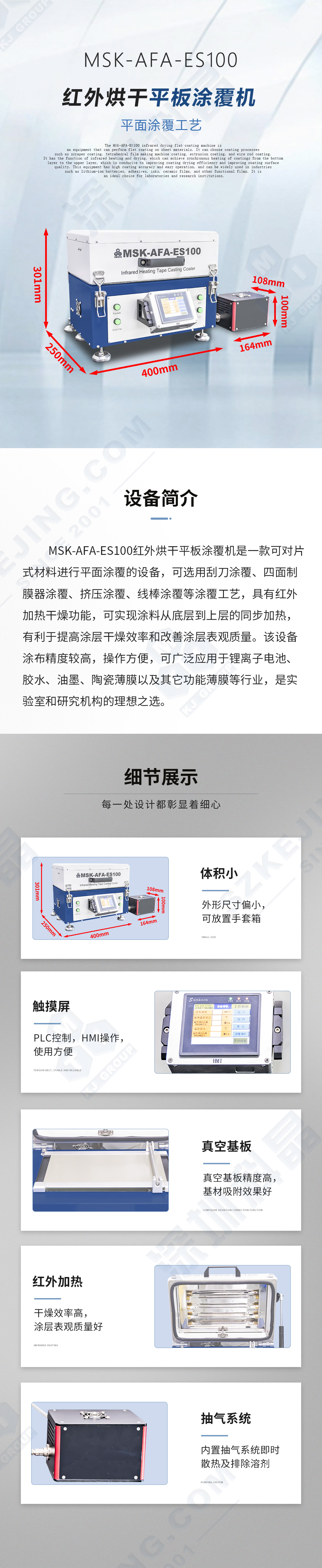

MSK-AFA-ES100红外烘干平板涂覆机是一款可对片式材料进行平面涂覆的设备，可选用刮刀涂覆、四面制膜器涂覆、挤压涂覆、线棒涂覆等涂覆工艺，具有红外加热干燥功能，可实现涂料从底层到上层的同步加热，有利于提高涂层干燥效率和改善涂层表观质量。该设备涂布精度较高，操作方便，可广泛应用于锂离子电池、胶水、油墨、陶瓷薄膜以及其它功能薄膜等行业，是实验室和研究机构的理想之选。

功能特点

电机驱动，涂布速度稳定可调；
真空基板精度高，基材吸附效果好；
内置抽气系统即时散热及排除溶剂；
NMP溶剂处理，有效消除异味；
红外加热，干燥效率高，涂层表观质量好；
干燥温度、干燥时间可设定；
PLC控制，HMI操作，使用方便；
外形尺寸偏小，可放置手套箱；
选配KTQ-PD80挤压刮刀复合制膜器(挤压涂覆需配供料装置)
1、兼容刮刀涂覆和挤压涂覆两种工艺要求，功能切换方便快捷
2、微分头调节刀口高度，简单方便
3、挤压涂覆时涂料密闭，受环境影响小
4、涂料适用范围大，涂覆精度高
选配四面制膜器
1、单个制膜器四种涂覆厚度
2、多种型号可选
3、可定制
选配KTQ-WB100线棒涂覆
1、不锈钢材质，轻便耐腐蚀
2、安装、清洗方便
3、多种线棒参数可选

技术参数
电源			单相AC220V±10%，频率50/60Hz，功率1.5KW
适配涂覆器			KTQ-80F、KTQ-PD80、四面制膜器、KTQ-WB100
机械速度			速度10-48mm/s，可调
涂覆板尺寸			L255mm*W130mm
吸附尺寸			L200mm*W100mm
干燥温度			Max. 120℃
设备尺寸			设备尺寸H:301 W:250 L:400/真空组件H:100 W:108 L:164
重量			设备尺寸:25KG/真空组件：5KG
KTQ-80F刮刀涂覆器(标配)
涂覆方式			刮刀涂覆
涂覆宽度			Max.80mm(与涂料量相关)
涂覆精度			±3μm，带千分表（浆料黏度2200mpa·s ，固含量45％）。参考值，与浆料参数相关
刀口高度			0～6mm，可调
调节精度			微分头分辨率：5μm
刀口直线度			≤4μm
涂覆器（以下可选）
KTQ-PD80挤压刮刀复合制膜器（若使用挤压涂覆需同时选配MSK-151柱塞泵供料装置）
涂覆方式			挤压涂覆、刮刀涂覆
挤压涂覆	适配模头		MSK-PDLF-CP80、MSK-PDLF-C80（客户指定型号，标配1套模头）
	刀口高度		0～4mm，可调
	调节精度		a.数显千分尺：1um b.微分头： 10um （客户指定选配数显千分尺或微分头）
	涂覆精度		±3μm(参考值与浆料特性相关)
	MSK-PDLF-CP80	材质	SUS630
		精度	唇口直线度≤2μm
		模腔容积	2ml
		垫片宽度	开口宽度Max.80mm 默认C型开口，宽度80mm，具体尺寸可客户指定
	MSK-PDLF-C80	材质	SUS304
		精度	唇口直线度≤4μm
		模腔容积	2ml
		垫片宽度	开口宽度Max.80mm 默认C型开口，宽度80mm，具体尺寸可客户指定
	垫片		厚度0.1mm、0.2mm、0.3mm、0.4mm、0.5mm各1片
刮刀涂覆	调节高度		0～6mm，可调
	调节精度		a.数显千分尺：1um b.微分头：10um （客户指定选配数显千分尺或微分头）
	涂覆精度		±3μm，数显千分尺（浆料黏度2200mpa·s，固含量45％）参考值，与浆料参数相关
	涂覆宽度		Max.100mm
	精度		刀口直线度≤4μm
四面制膜器
材质			高级不锈钢耐磨材质
涂覆精度			±3μm，数显千分尺（浆料黏度2200mpa·s，固含量45％）参考值，与浆料参数相关
KTQ-WB100线棒涂覆器
涂覆方式			线棒涂覆
涂覆宽度			Max.100mm
涂覆精度			±5μm(参考值与浆料特性相关)
材质			不锈钢
线棒直径			10mm
线棒规格参数			6μm、8μm、10μm、12μm、15μm、20μm、25μm、30μm、40μm、50μm、60μm、70μm、80μm、100μm、120μm、150μm、200μm以上为湿膜厚度参数，与涂料参数相关，仅供参考
