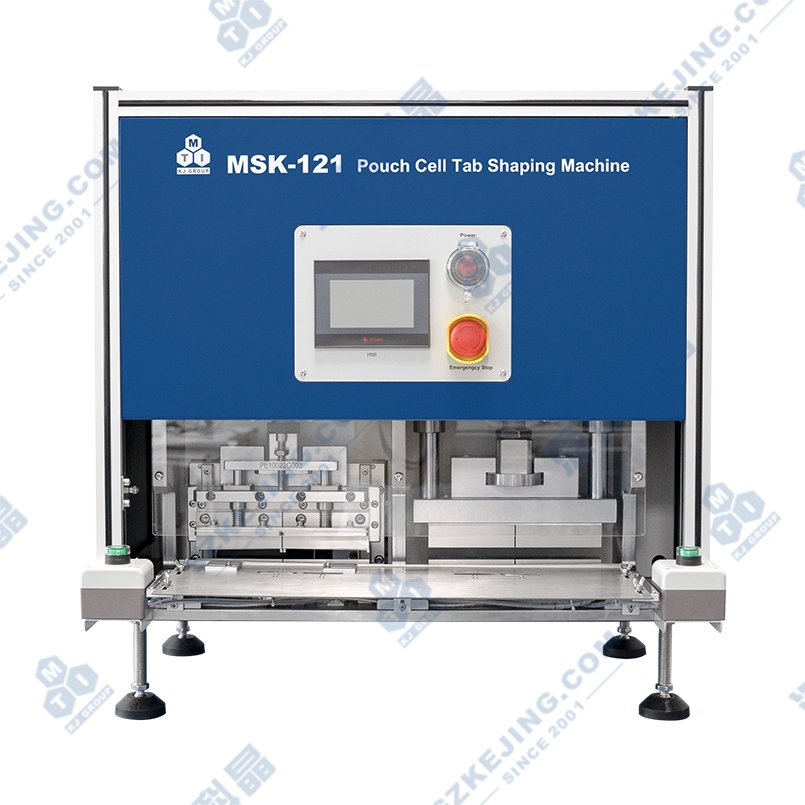

MSK-121 极耳裁切整形机

应用范围：MSK-121型多功能整形机，兼容电芯焊接前极耳裁切及焊接后极耳整形功能，双切刀及双压块绝缘处理，单个切刀有效长度100mm，单个压块长度106mm，裁切及压平压力Max.10000N，最大适用于L380* W210（极耳边）mm的电芯，标配064660电芯夹具，可选配其他规格夹具。

产品型号：MSK-121

设备尺寸：L750*W500*H750mm

重量：约140Kg

上架时间：2022-08-10

版本号：V1.1

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-121型多功能整形机，兼容电芯焊接前极耳裁切及焊接后极耳整形功能，双切刀及双压块绝缘处理，单个切刀有效长度100mm，单个压块长度106mm，裁切及压平压力Max.10000N，最大适用于L380* W210（极耳边）mm的电芯，标配064660电芯夹具，可选配其他规格夹具。

功能特点

兼容电芯焊接前极耳裁切及焊接后极耳整形功能；
切刀及压块绝缘处理，可防止静电击穿电芯隔膜造成短路；
人工夹具上、下料，定位和使用方便；
此电芯夹具可以和本公司的焊接机夹具搭配使用，在不更换夹具的情况下实现电芯的极耳预焊、裁切、极耳焊接、整形四个工艺；
裁切及下压行程、速度、压力可调，适用于不同厚度样品；
上、下精密模具采用高强度模具钢，保证裁切及整形效果；
电芯检测功能及双按钮启动，保证操作者人身安全；
设备体积小巧，适用于台面式操作；
PLC控制，HMI操作，使用维护方便。

技术参数
电源	单相AC110-220V±10%，频率50/60Hz，功率100W
气源	0.5-0.8MPa（推荐0.6MPa）
适用电芯	Max.L380*W210（极耳边）mm，详见电池尺寸图
切刀规格	双切刀，单个切刀有效长度100mm，刀口厚度3mm，裁切行程25mm可调
压块规格	双压块，单个压块长度106mm，宽度25mm，下压行程25mm可调
电芯夹具	标配064660，可选配其他规格夹具
裁切压力	Max.10000N
压平压力	Max.10000N
设备尺寸	L750W500H750mm
重量	约140Kg
