分切机

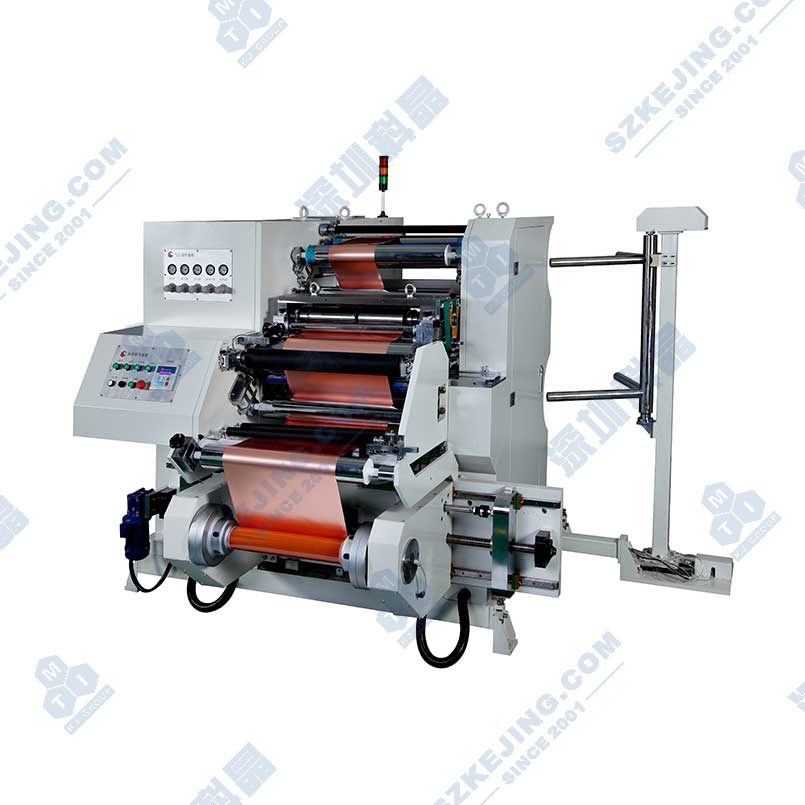

MSK-DSC-B750 分切机

应用范围： MSK-DSC-B750 型分切机可应用于锂离子电池正、负极卷料极片的分切工序。该设备根据锂离子电池对分切的特殊要求，采用双立板框架设计，全闭环张力控制，分切精度高，毛刺与波浪可有效控制，无荷叶边、压痕等缺陷。

产品型号：MSK-DSC-B750

设备尺寸：L2600*W2200*H2100mm

重量：约3.5t

上架时间：2022-01-05

版本号：V3.1

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-DSC-B750 型分切机可应用于锂离子电池正、负极卷料极片的分切工序。该设备根据锂离子电池对分切的特殊要求，采用双立板框架设计，全闭环张力控制，分切精度高，毛刺与波浪可有效控制，无荷叶边、压痕等缺陷。

功能特点

整体式去应力底架，双立板结构，稳定可靠；
上、下圆刀方式分切，独立式刀付，配拆卸小车；
调整分切宽度可通过更换不同宽度的隔套实现；
精密刀付保证高分切精度，可有效控制毛刺和波浪，无荷叶边、压痕；
全闭环张力控制，专业纠偏系统，提供稳定的放收卷走带；
配置除静电、除尘、除铁装置，其中专利除尘设计可彻底去除极片粉尘；
独特的边料收卷设计，保证两片边部卷料的正常分切；
收卷精密气胀滑差轴设计，可配套卸卷装置使用；
放收卷张力、刀速比、分切速度等参数均可数字设定；
PLC控制，HMI操作，方便易用。

技术参数
电源	三相五线制 AC380V±10%，频率 50Hz，功率 10KW
使用环境	建议环境温度25±3℃，湿度30~90RH，无振动和电磁干扰
气源	0.5-0.8MPa压缩空气
分切方式	连续式滚切
切刀类型	上下圆刀对切
导辊幅宽	750mm
切刀直径	Ф100mm
切刀材料	超微粒合金钨钢
宽度调节	更换隔套和刀片调整
可切厚度	5μm-250μm
毛刺水平	水平毛刺≤16μm，垂直毛刺≤8μm
材料幅宽	Max.620mm
吃刀量	0.2-0.4mm可调
机械速度	Max.50m/min
操作速度	Max.40m/min
放卷卷径	Max.500mm
收卷卷径	Max.450mm
放卷方式	3寸、6寸通用气胀轴头
收卷方式	3寸通用滑差轴
张力控制	0-200N，精度±2N
设备尺寸	L2600mm×W2200mm×H2100mm
重量	约3.5t
