OTF-1200X-HPR-III 可摇摆三温区高温高压管式炉

产品型号:OTF-1200X-HPR-III

上架时间 :2019-07-31

安装尺寸:炉体摇摆系统:长**=1535*1050*1340mm

温度压力流量控制系统:长**=700*550*1100mm

重量:约200kg

产品简述 产品详情 产品视频 留言咨询
 性能指标和基本配置
炉体结构 ● 炉体设计为开启式,3个温区(每个温区独立控制)
● 采用高纯氧化铝纤维作为炉膛材料,并且表面涂有氧化铝涂层
● 加热区长度:每个加热区长度200mm,总加热区长度600mm
● 恒温区:900℃,300mm(+/- 3℃)
● 电源:208 - 240VAC 50/60Hz,最大功率:4 KW(需32A的空气开关)
工作温度 ● 最高加热温度:1100°C < 1hr
● 连续工作温度:1000°C
● 推荐升温加热速率:≤10℃/min
温控系统 ● 每个通道采用PID方式调节温度,可设置30段升降温程序,并带有超温和断偶保护。另外为了有效监控炉管内温度出现异常波动,对炉管内温度设置温度正负偏差报警,当炉管内温度超过设定的正负偏差报警值时,仪表将发出报警信号,并切断加热电源。

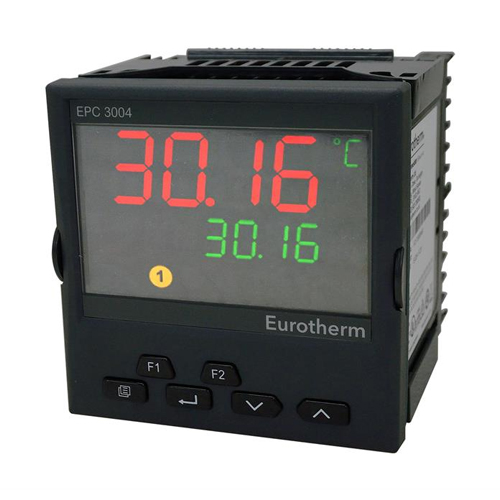

● 温控仪表选用欧陆仪表,控温精度:+/- 1 ºC
1

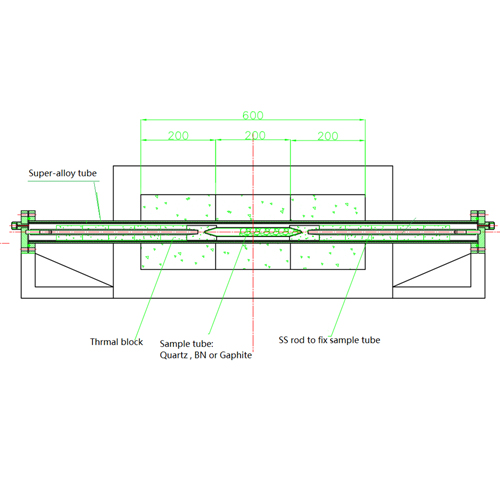

炉管 ● 炉管采用高温镍基合金钢制作
● 炉管尺寸:OD 60 x ID 52 x L1200 (mm)
● 镍基合金钢管内部放置一根316L薄壁不锈钢管,不锈钢管尺寸如下:
OD 51 x ID48 x L1200 (mm) ,不锈钢管内部装有不锈钢支撑杆+氧化铝异形管堵,以便固定石英封管样品。
1

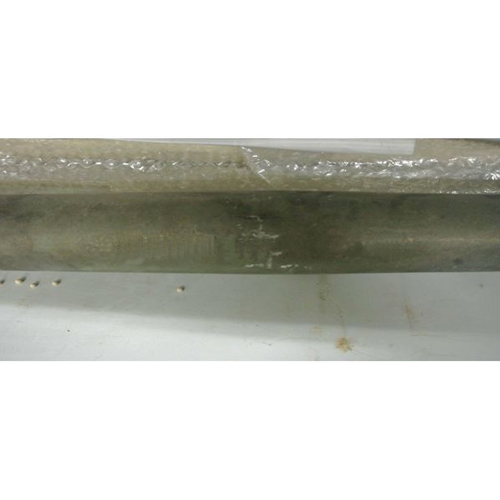

● 本公司的高温高压炉管都是采用镍基高温合金钢制作,不仅可耐温1100℃,而且延展性非常好。当实验时误操作使得镍基合金管内的气压超过最大可承受值时(超过合金管的长期强度),合金管会发生蠕变,而不是脆性破坏,然后炉管上会慢慢出现一裂缝将气体放出。这就意味着,即使在高温环境下炉管内部压力过大,也不会产生爆炸现象,而是先鼓起一个包,再产生裂缝,将气体泻出。所以用本公司高温高压炉进行高温高压实验,是绝对安全的。下图为本公司对镍基合金管所做破坏试验后的图样:
1
工作气体 ● 惰性气体
● 不建议通入氢气和其它可燃性气体
工作压力和工作温度 ● 炉管采用镍基合金钢管
4 MPa        温度 ≤800°C
2.5MPa      温度≤900°C
1.2MPa      温度≤1000°C
0.8 MPa      温度≤1100°C
法兰和接口 ● 炉管法兰根据固定样品不同有两种固定方式:

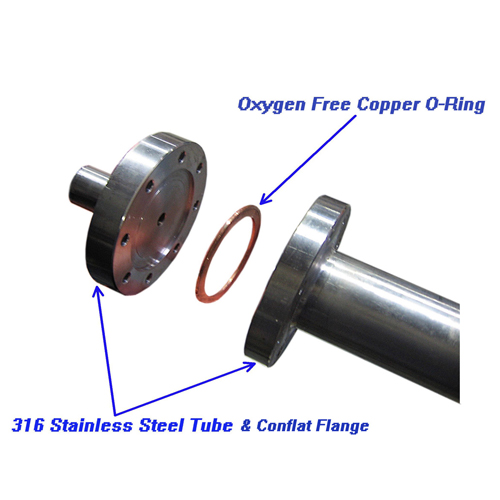

1、高压固定方式,炉管两端有两个CF法兰,法兰上面安装有1/4"NPT接口,可与高压软管相连接
    仪器中包含2个O型氟橡胶密封圈
    仪器中包含一个1/4"的高压金属软管,用于连接气瓶和炉管
1

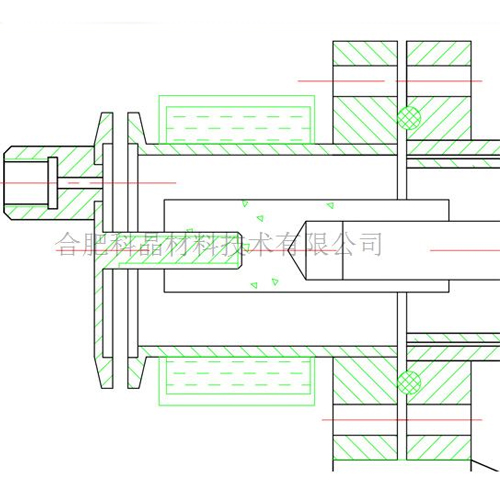

2、常压固定方式,炉管左端采用CF转KF变径固定,并在变径外部装上冷却环,右端依然采用CF法兰固定,最终拿取样品只需要拆装左端的KF法兰即可。
1

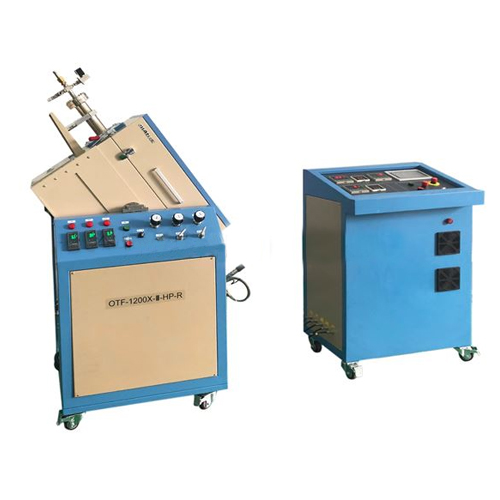

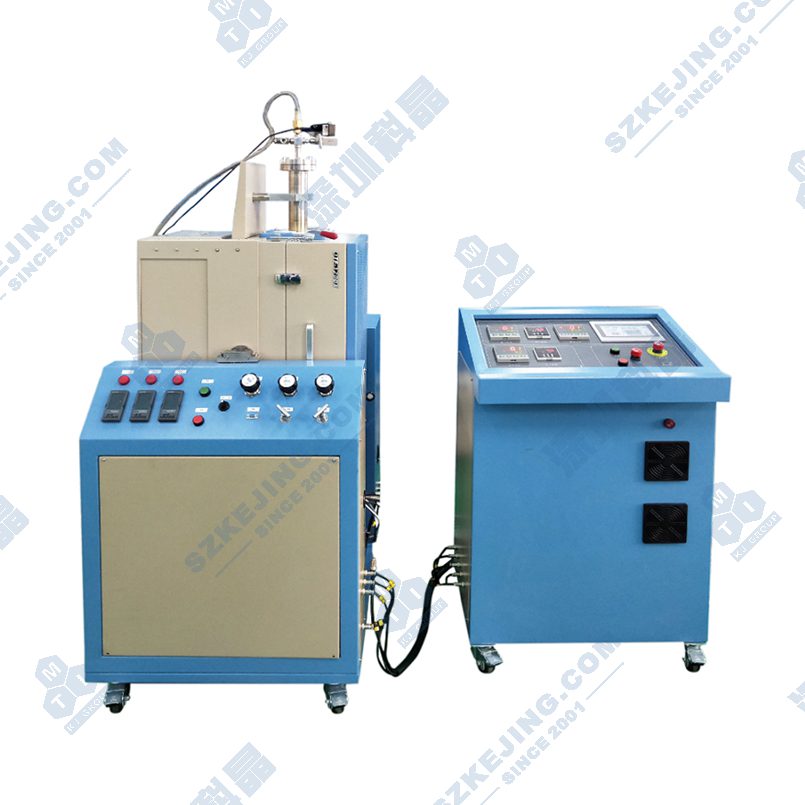

炉体摇摆系统 ● 炉体采用滚动轴承支架支撑,并通过齿轮传动机构,实现炉体从-30度到+90度的摇摆运动。摇摆频率为0.1-1次/min(可调)。
1    1
气体流量控制系统及压力稳定系统 ● 气体控制元件都集成在控制系统的框架中,进气压力先通过增压泵上的机械减压阀控制,使进气压力保持稳定,然后通过质量流量控制器,使进气流量按照设定流量进入炉管内。
● 出气流量也是通过质量流量控制器,同时通过电脑PID调节出气流量的大小,从而保持炉管内压力的稳定。压力稳定控制精度在±0.05Mpa以内
● 质量流量控制器型号:D07
● 进气流量量程:0-500sccm
● 出气流量量程:0-5000sccm(初步选择量程范围为此,可以根据客户需要进行另外选择)
● 工作温度:5~45ºC
● 耐压: 10 Mpa
● 准确度: ±1.5% FS
● 线性: ±1 %F.S.
● 重复精度: ±0.2%F.S.

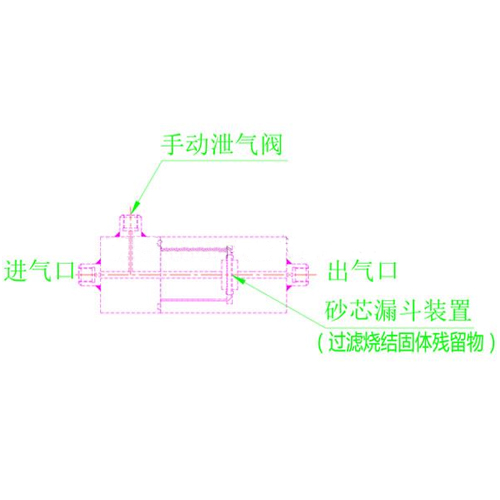

气体过滤和冷阱装置 ● 气体从炉管流出后,在出气口调压阀后端处安装一个漏斗砂芯过滤装置(如图片所示)
1

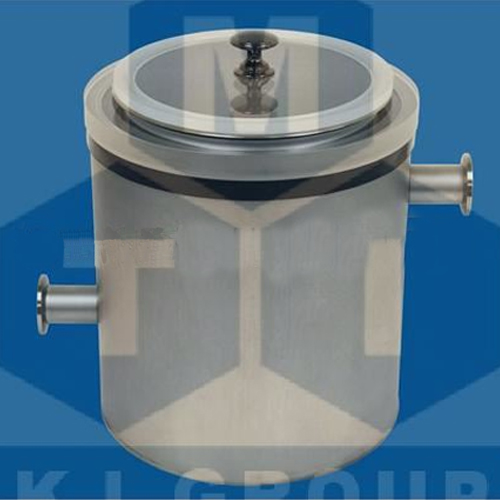

● 在漏斗砂芯装置后端再装配一个冷阱装置(如图片所示),用于冷凝收集固态沉积物,以保护后端的出气质量流量控制系统。
1
气体冷却装置 ● 气体冷却装置通过大流量的减压阀控制器实现,在进入炉管气路的管道中分为两路,一路为正常烧结用(如上所示参数),另外一路为大流量气体冷却用,通过大流量的冷却气体进入,实现物料的快速冷却。最快冷却速度可以达到50℃/min。
电路控制系统 ● 电路控制系统和炉子摇摆加热系统为分体式,以便客户根据实际要求安装和摆放电路控制系统的位置。整个系统的温度、压力和流量操作全部在触摸屏上面实现,通过预先设置和输入控温程序,压力稳定值、气体流量等参数,实现整个工作过程的一体化操作。
1

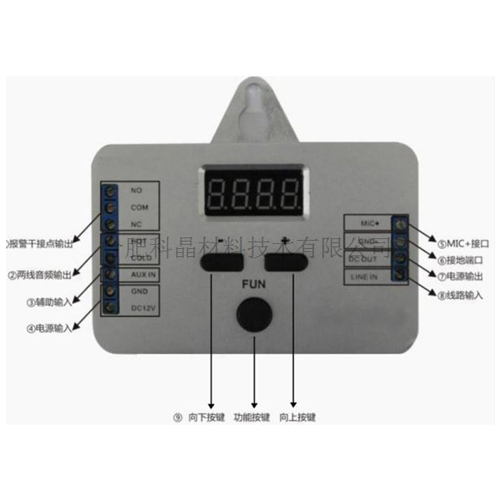

● 同时为了有效监测炉管内石英管样品的工作状态,在系统中配备了一套声强探测处理器(如图片所示)技术参数如下:
1
● 继电器触点容量:500mA@30VDC
● 系统频率响应:50Hz~14KHz(-3dB)
● 探测声强范围:40dB-120dB
● 音频信号输出:最大传输距离2000m
● 传输线缆:双绞线
● 外置MIC:离探测器的距离可达50m
● 工作环境温度:-25℃~55℃
● 工作电压:DC +12V ±10%,耗电量40mA,纹波≤30mVpp
● 当石英管内样品万一爆炸而发出异响时,声强探测处理器将产生信号,提示有异响产生并峰鸣报警。当声强探测处理器、温度和压力三个条件同时报警时,系统将停止正在运行的程序,同时发出峰鸣报警,提醒工作人员处理报警信息。

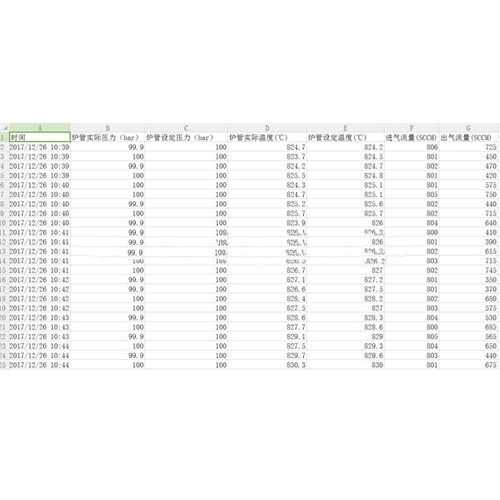

● 电脑监控软件,实时记录:炉子温度、压力、进气和出气流量等试验数据。(如图片所示)
1
● 整个系统在加热升温之前,将设置一个气体保压检测步骤,将炉管内充入一定压力的气体,保压一段时间,在确保系统不漏气的情况下,开始进行炉子的加热升温。如果发现保压漏气,将不进行加热,并提示系统漏气。

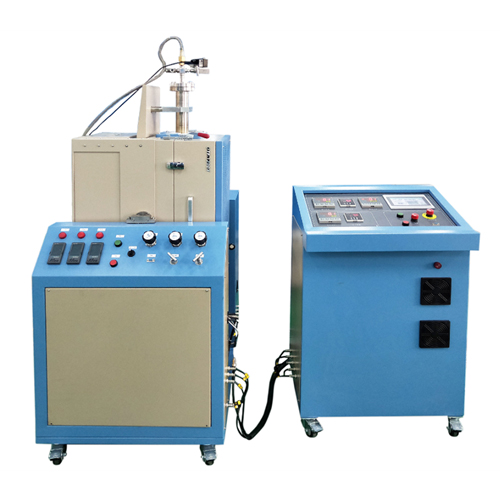

设备总功率 ● 5 KW

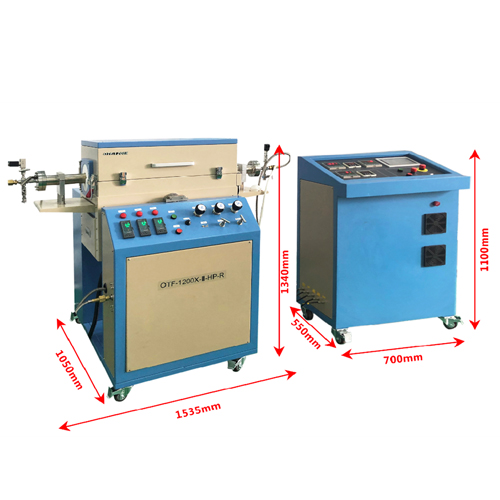

设备外形尺寸 ● 炉体摇摆系统:长*宽*高=1535*1050*1340mm
● 温度压力流量控制系统:长*宽*高=700*550*1100mm
1
设备重量 ● 约200kg
质保期 ● 一年质保,终身维护(不包含炉管、加热元件,密封圈等配件
认证 ● CE认证
● 所有电器元件(>24V)可以选择通过UL/MET/CSA认证
● 若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证
1
