OTF-1100X-15-III 1100℃电动开启式三温区管式炉

应用范围：OTF-1100X-15-III是一款通过CE认证的三温区管式炉，采用15英寸石英炉管及不锈钢密封法兰（安装有不锈钢截止阀和机械压力表）。炉体设计为电动开启式。三个温区独立控制，可设置30段升降温曲线，带有超温和短偶保护，控温精度为+/-0.5 ºC。此款设备广泛应用于各种材料在真空或气氛保护环境下的热处理。

产品型号：OTF-1100X-15-III

上架时间：2019-07-30

安装尺寸：2300L x 1500W x 1400 H mm

重量：300kg

A^-A⁺

产品简述产品详情产品视频留言咨询

OTF-1100X-15-III是一款通过CE认证的三温区管式炉，采用15英寸石英炉管及不锈钢密封法兰（安装有不锈钢截止阀和机械压力表）。炉体设计为电动开启式。三个温区独立控制，可设置30段升降温曲线，带有超温和短偶保护，控温精度为+/-0.5 ºC。此款设备广泛应用于各种材料在真空或气氛保护环境下的热处理。

性能指标和基本配置
型号	OTF-1100X-15-III

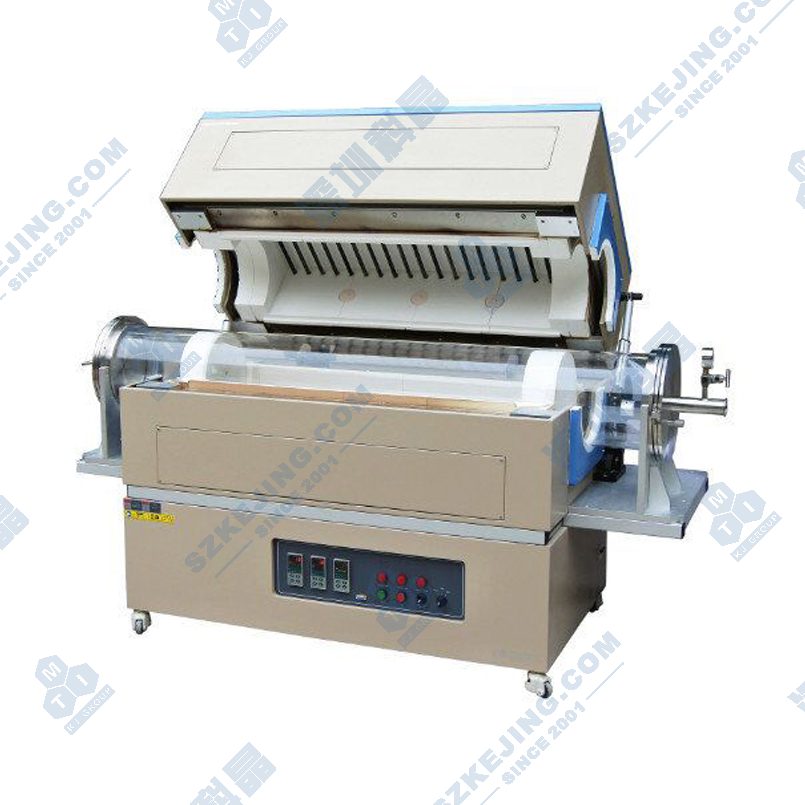

炉体结构	● 双层壳体结构，并带有风冷系统，壳体表面温度< 70°C. ● 采用氧化铝纤维作为炉膛材料 ● 加热元件：SiC棒 ● 设备中配有2个氧化铝管堵，以保证炉膛内部温度均匀性（炉体加热前，管堵必须塞入到炉管内部） ● 此管式炉可作为退火或扩散管式炉（6英寸或8英寸晶片可用特殊石英支架装载） ● 电动开启式设计，使得用户操作更加简便 ● 结构图氧化铝管堵晶片装载电动开启
加热区	● 总加热区长度1000mm ● 三个加热区: 330 mm + 330 mm + 330mm (12" per zone)
工作温度	● 最高工作温度1100℃ ● 最高加热速率：10℃/min ● 加热元件：SiC棒（36根）
温控系统	控温精度为+/-0.5℃

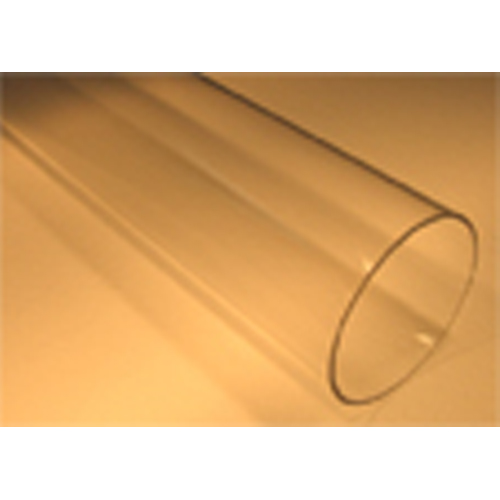

炉管	● 15英寸高纯石英炉管：尺寸：400mm OD. x 388mm ID. x 1860mm L ● 注意：石英炉管易碎，操作需谨慎
真空密封&法兰	● 一对不锈钢真空密封法兰（铰链式），4个硅胶密封圈，可使炉管内真空度达到10^-3torr（采用机械泵抽真空） ● 左端法兰：安装有不锈钢针阀，Φ6.35的进气口 ● 右端法兰：KF40真空泵接口Φ6.35铠装接口（用于热偶插入到炉管内，测量炉管内温度和进行温度校准）

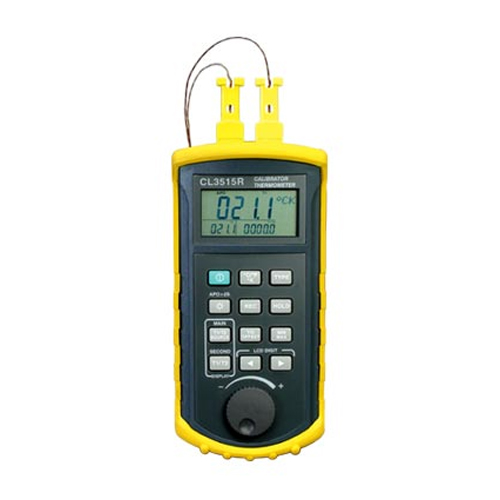

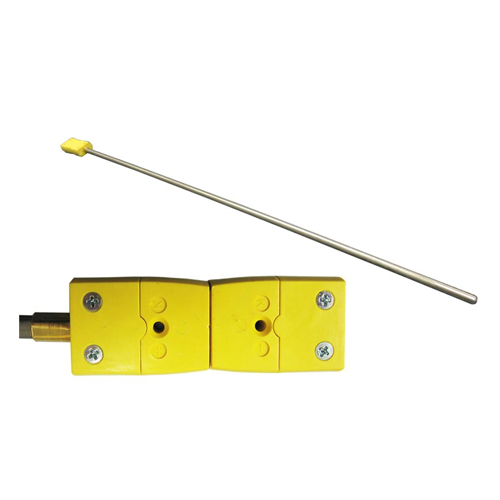

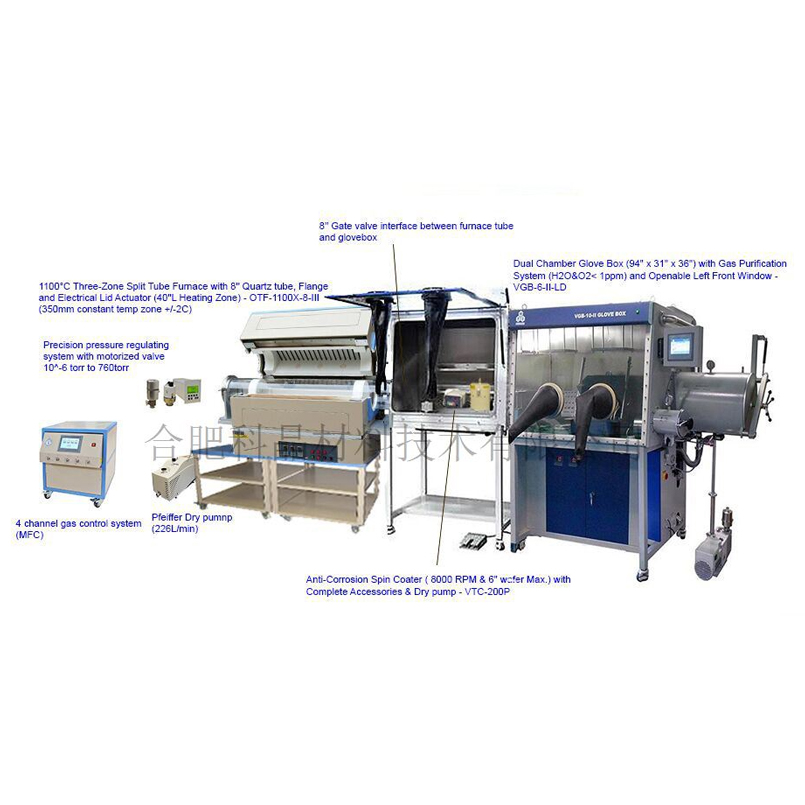

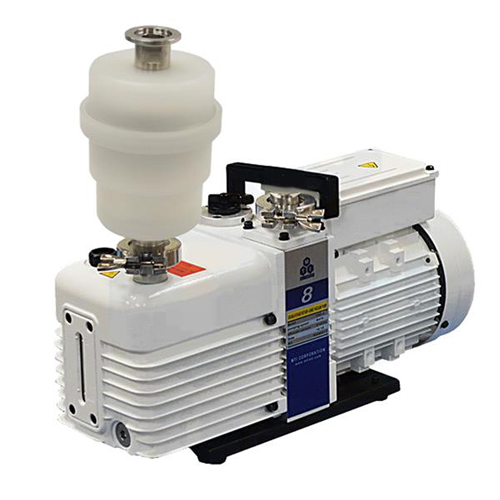

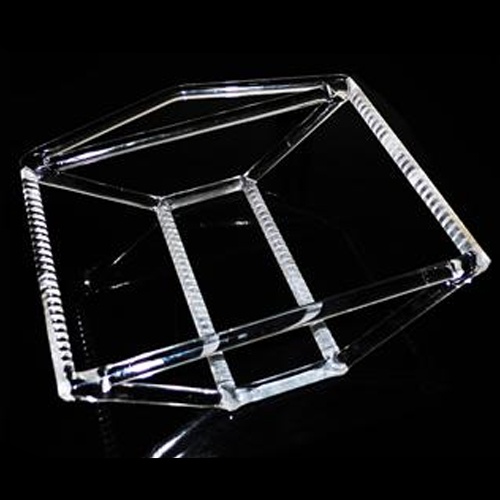

可选	● 此管式炉需定期校准，以保证温度的准确性和均匀性，我们可提供简单的校准工具： 1根1200mm的K型铠装热偶 1个Omega温度校准仪表此型号管式炉只可选用机械泵，且最低真空度只能够抽到-0.05MPa，否则可能造成炉管损伤 4'' ~ 8'' 晶片石英支架 ● 可与手套箱系统联用，实现氧敏感性材料的烧结制备
电压	三相380V，50/60 Hz
额定功率	20KW
产品尺寸	2300L x 1500W x 1400 H mm
净重	300kg
质保期	一年质保期，终身维护（不包含炉管，加热元件和密封圈）
质量认证	● CE认证 ● 所有电器元件（输入电源大于24V）都通过了UL/MET/CSA
免责声明	● 本站产品介绍内容（包括产品图片、产品描述、技术参数等）仅供参考。可能由于更新不及时和网站不可预知的BUG造成数据与实物的偏差。如果您对参数有异议，或者想了解产品详细信息，请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺，科晶公司会不定期完善和修改网站任何信息，恕不另行通知，请您见谅。
