实验设备

● 工作电压：380VAC，50/60Hz,三相
● 工作电流: 3~28 A (需100A的空气开关)
● 最大输入功率: 15 KW
● 输出频率: 20 - 100 kHz（不可调）
● 负载持续率：100%
● 感应线圈: 176mm(OD) x 160mm(ID) x 80mm(H)

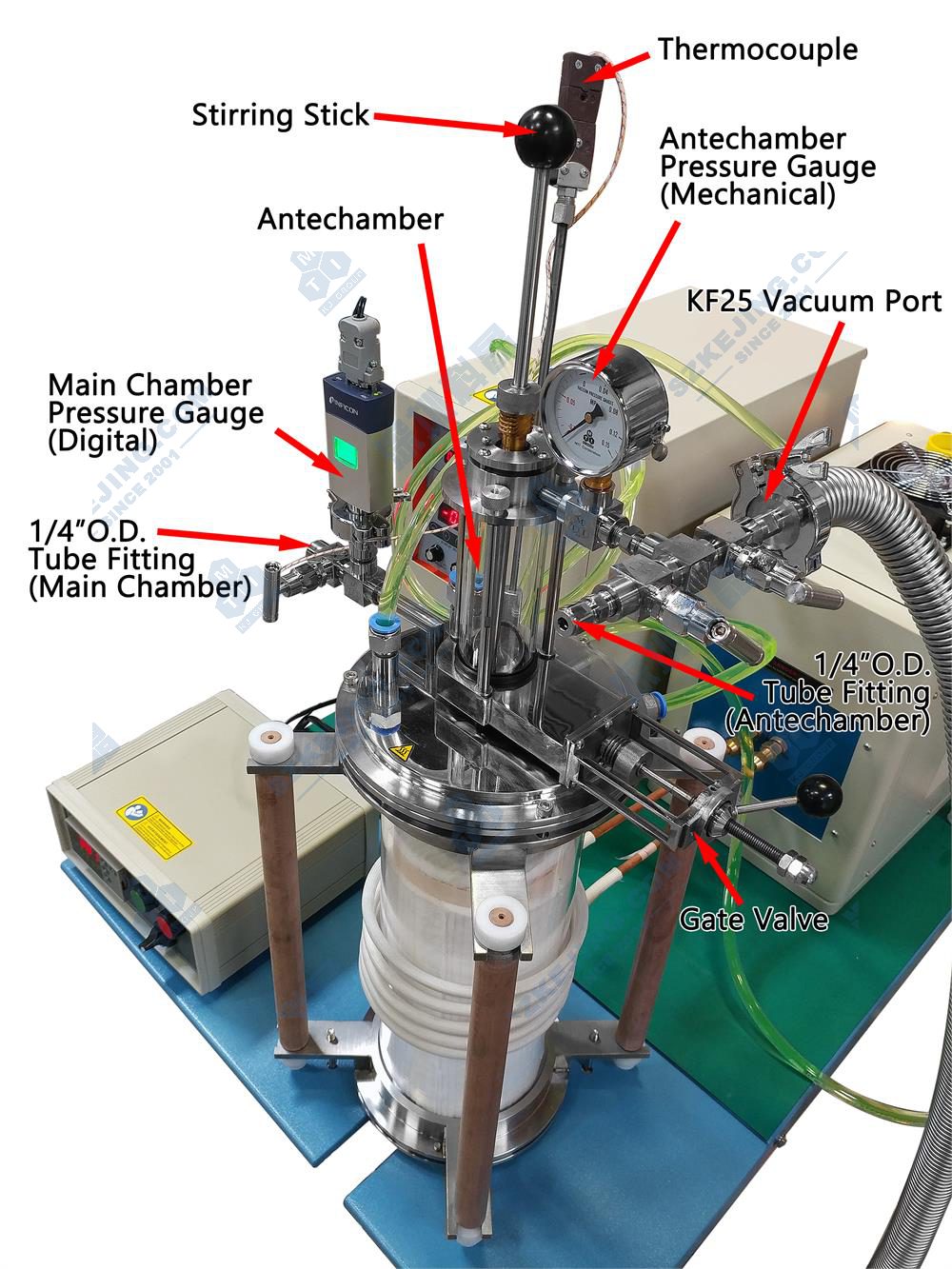

● 一个Φ50×120H mm前级室安装在主腔体顶部，用于在熔炼过程中添加物料，而且不会破坏主腔体的真空环境或气氛环境。如此特殊装置，可用于制备各组分熔点相差较大的合金
● 一个不锈钢搅拌杆，可将金属导入到石墨坩埚内（可选用氧化铝搅拌杆）
● 一个插板阀用于隔离前级室和主腔室

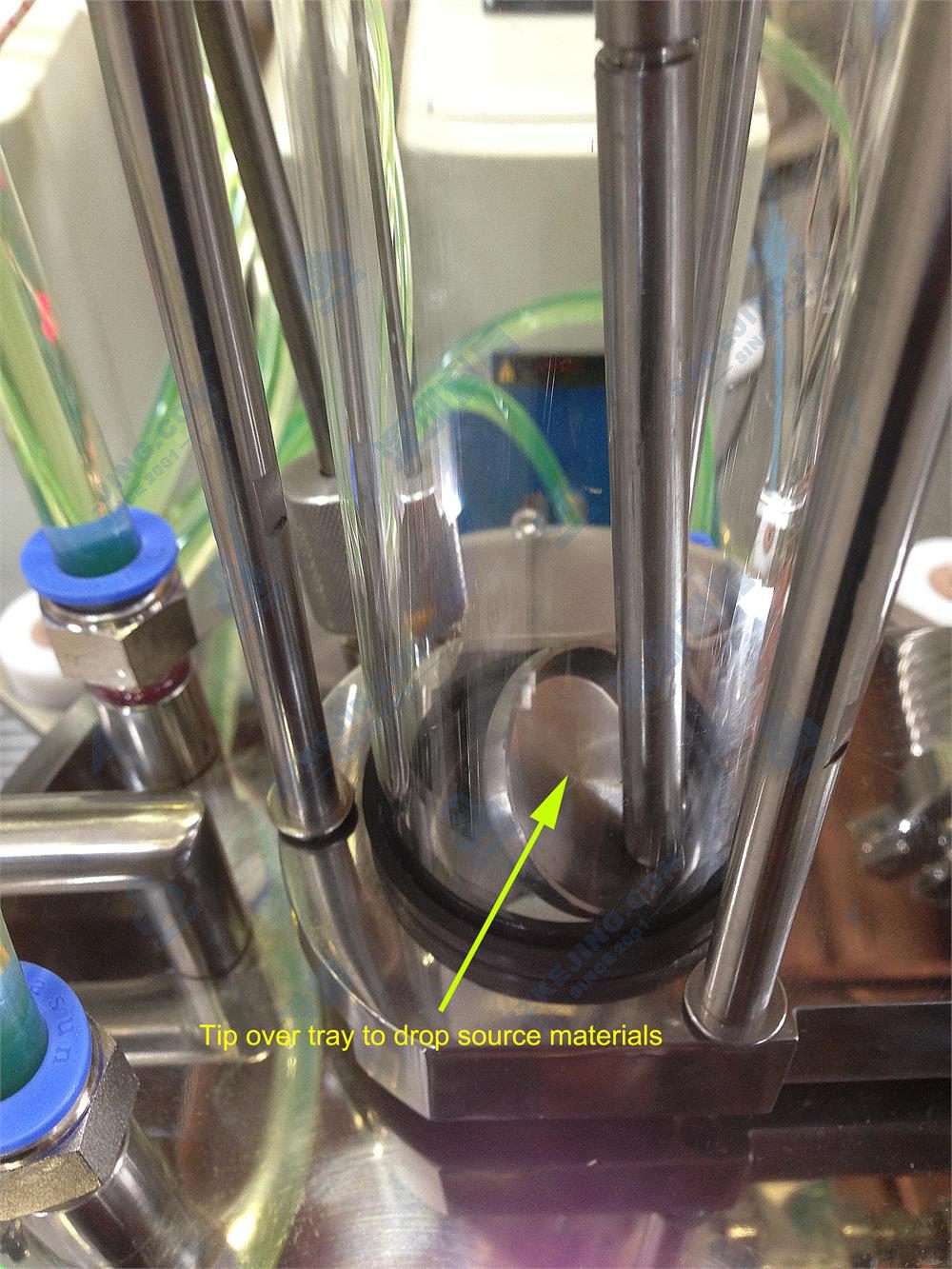

● 材料的进料口和反转盘直径为Φ30mm

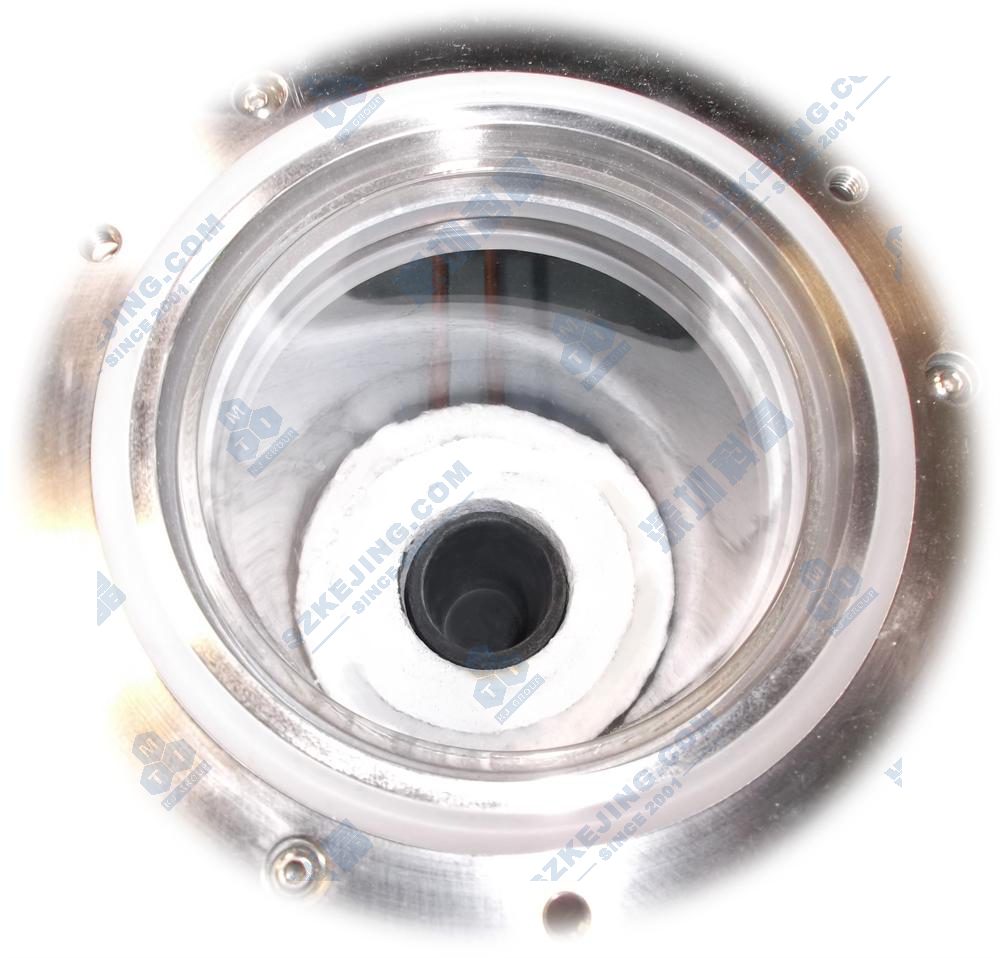

● 一个高纯石墨坩埚73 O.D × 63 I.D × 140 Hmm,用于加热和熔炼金属，最大使用容积：260ml

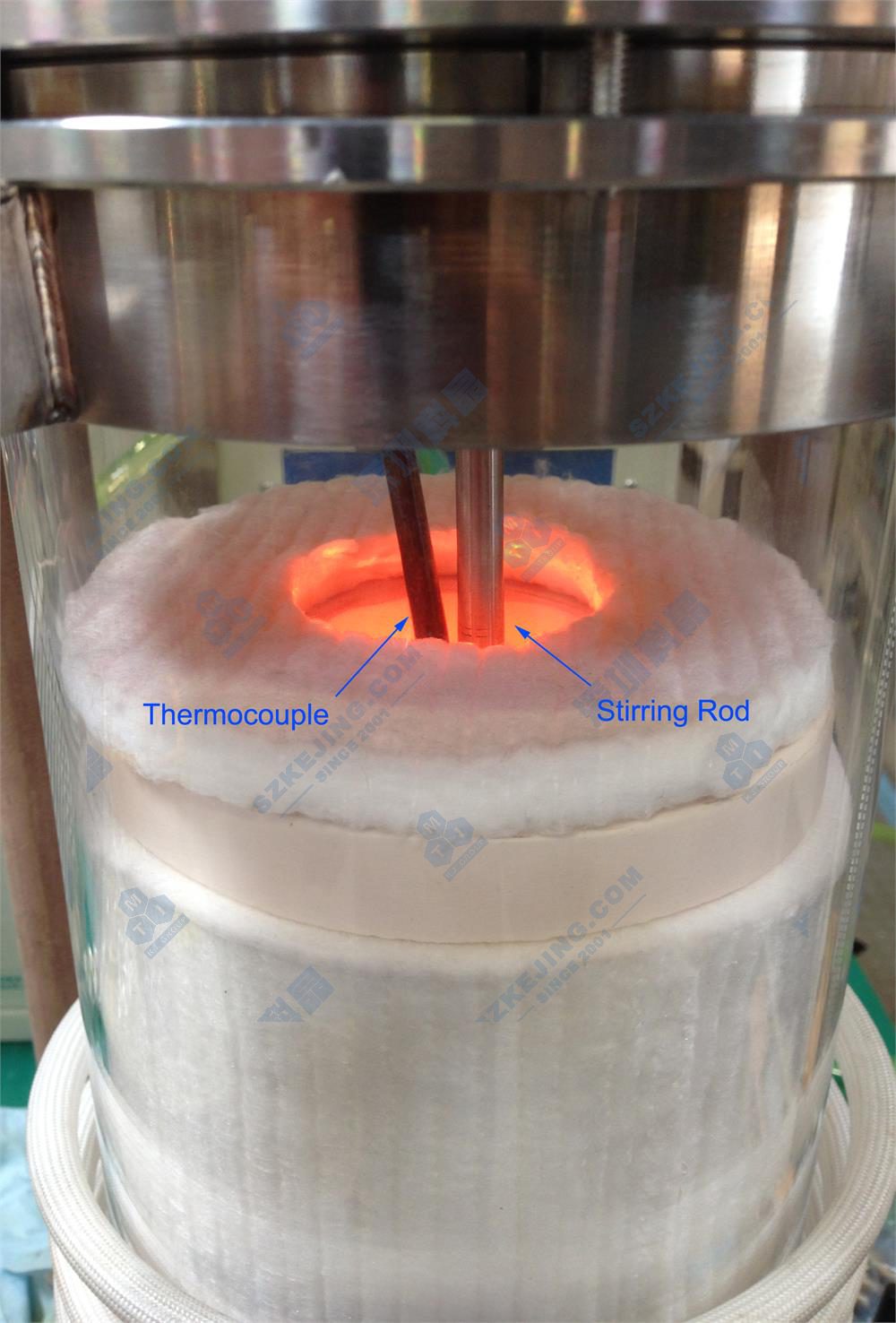

● 采用氧化铝作为耐火绝热材料，石墨坩埚的底部，顶部和周围都包覆这耐火材料。

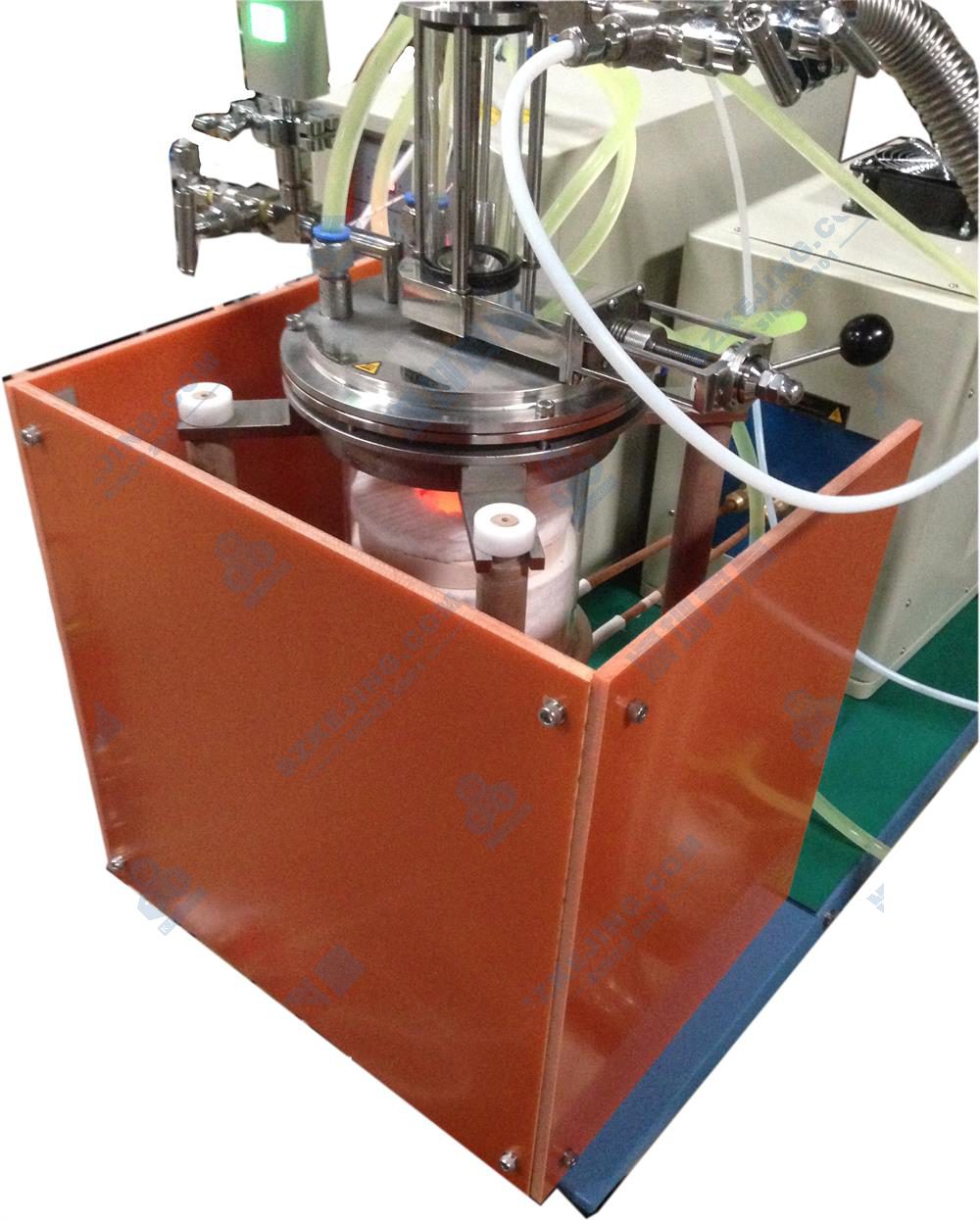

● PVC板作为保护罩

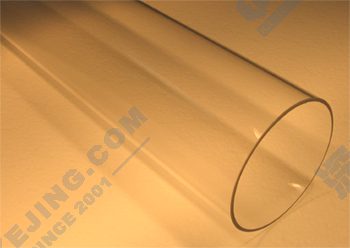

● 石英管尺寸：150mm(OD) x 142mm(ID) x 400mm(L)

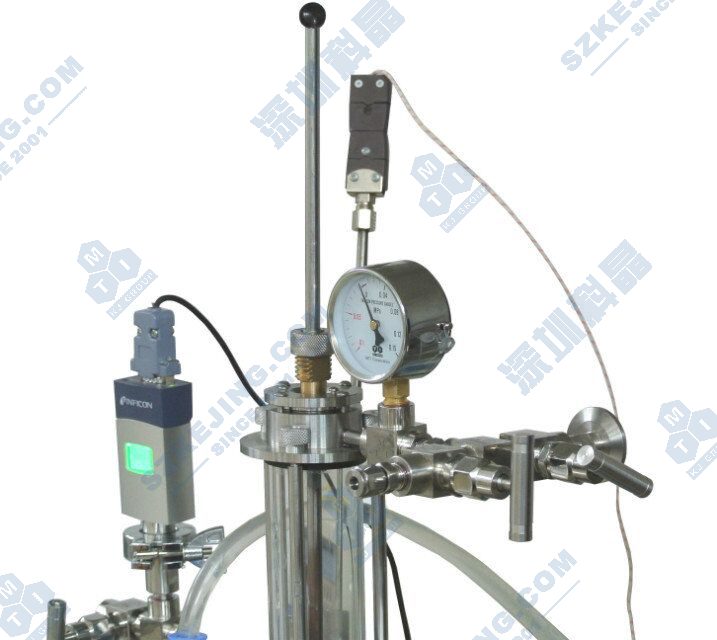

● 顶部法兰：6英寸不锈钢水冷法兰，带有1/4英寸热偶铠装孔，前级室，针阀，插板阀
● 底部法兰：6英寸的不锈钢法兰，带有一个压力安全阀，一个针阀和KF25真空接口
● KF25角阀&卡箍和1200mm波纹管，用于连接真空泵

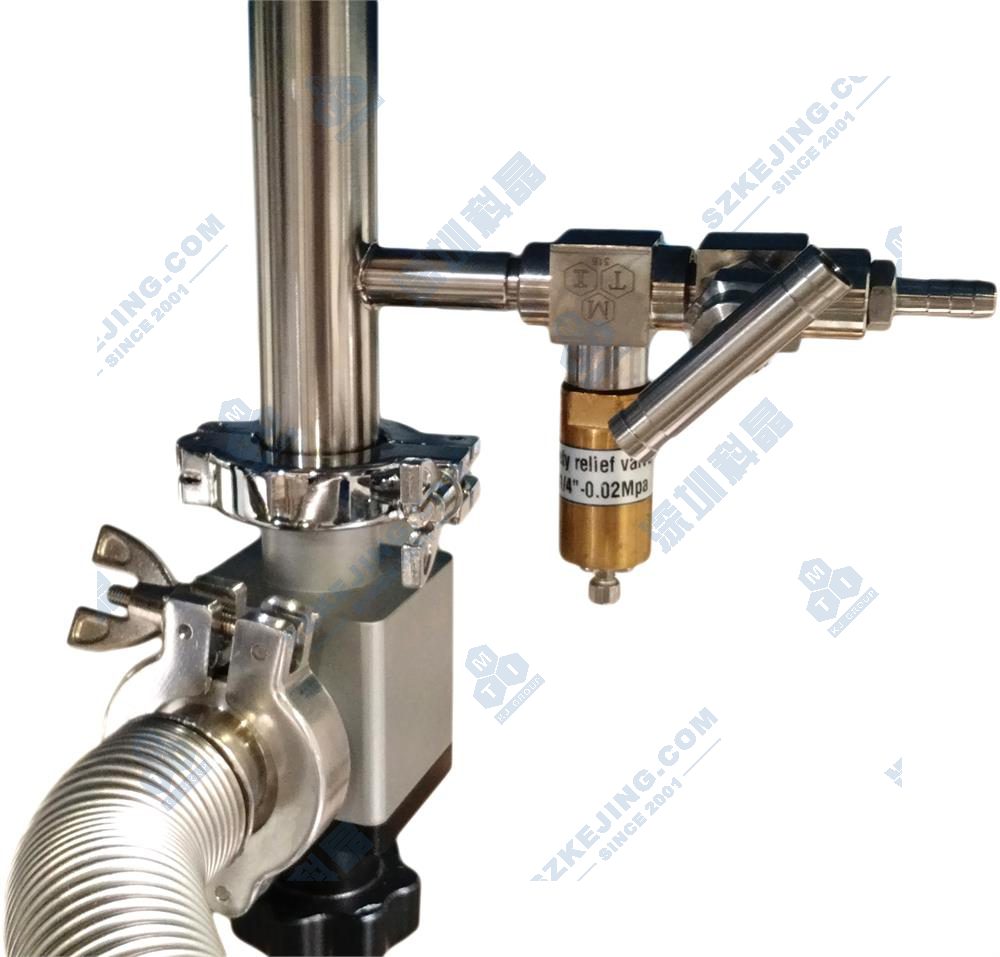

● 安装有压力安全阀，腔体内正压达到0.02MPa时，安全阀自动打开泄压

● 精密数显温控系统，采用PID调节方式
● 可设置28段升降温冲虚
● 带有过热和断偶保护
● 控温精度：±3 ºC
● 热电偶: C 型热电偶  (Φ6.35x400mmL )
● 连续工作温度.: 800ºC~1500ºC（1500ºC<4小时）
● 最高温度：1700ºC（<30min）
● 升温速率:
   室温-1000ºC 1度/秒；
   1000ºC-1500ºC 1度/2秒
   1500ºC-1700ºC 1度/4秒
 （1000ºC以下温度会有所波动，请在1000ºC恒温10min）

● 型号：KJ-5300AI
● 温度范围: 5 - 30°C
● 制冷量：1.84W
● 水流速: 16L/min
● 水压: 0.2MPa
● 建议使用专用冷却液

● 包含一台抽气速率为156L/min的双极旋片真空泵
● 功率：400W
● 电压：AC 208 -240V 50/60Hz，单相

● 感应电源主机尺寸： 570mm x 320mm x 710mm
● 感应电源分机尺寸： 400mm x 260mm x 370mm
● 水冷机: 590mm x 380mm x 740mm
● 移动架：1000mm(L) x 700mm(W) x 800mm（H）
● 整体机器外形尺寸：1300L×1000W×1200Hmm

● 实验时，石英管内必须通入惰性气体保护气氛，以保护石墨坩埚和C型热电偶。进气流量需<200sccm(200ml/min)
● 石英管内部气压必须<0.02MPa(相对气压）
● 所用气瓶上必须安装减压阀（可在本公司购买）
