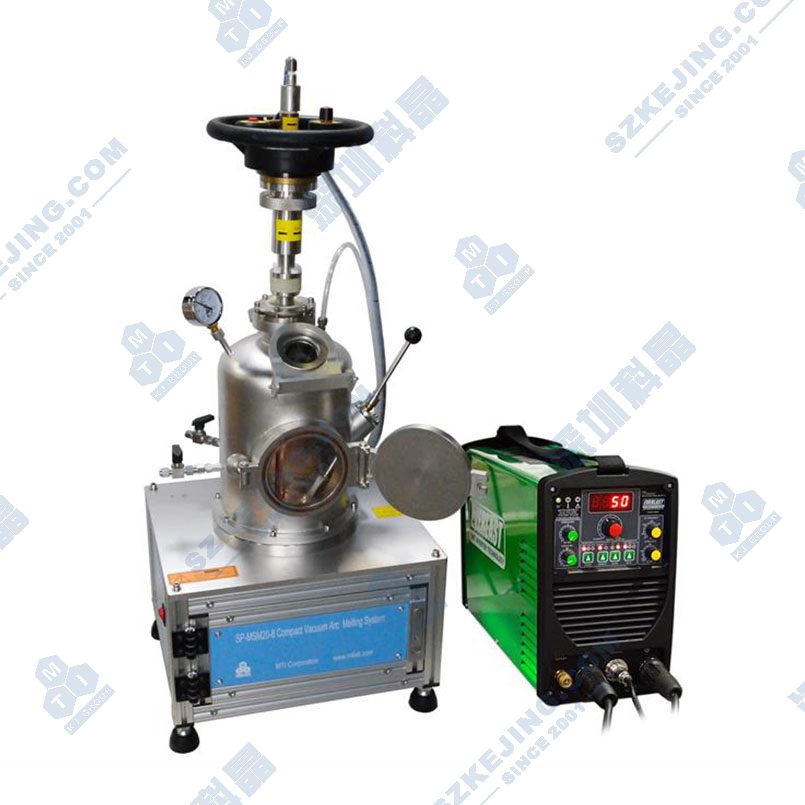

SP-MSM208 小型电弧熔炼炉

应用范围:SP-MSM208是一款小型电弧熔炼炉,带有吸铸系统,可以铸造出直径为6mm的金属棒。通过真空吸附将熔融态的金属迅速吸入到铜模中,得到缩孔较少的金属棒。设备上安装有样品反转杆,可在不破坏真空的环境下,对样品进行翻转。SS304不锈钢腔体保证了一个洁净的熔炼环境,可满足各种严苛的实验要求。

产品型号 :SP-MSM208

上架时间 :2019-07-26

安装尺寸:540 mm W × 540 mm D × 920 mm H (不包含起弧电源)

电源尺寸: 320 mm L x 185 mm W x 485 mm

重量:50kg

产品简述 产品详情 产品视频 留言咨询

       SP-MSM208是一款小型电弧熔炼炉,带有吸铸系统,可以铸造出直径为6mm的金属棒。通过真空吸附将熔融态的金属迅速吸入到铜模中,得到缩孔较少的金属棒。设备上安装有样品反转杆,可在不破坏真空的环境下,对样品进行翻转。SS304不锈钢腔体保证了一个洁净的熔炼环境,可满足各种严苛的实验要求。

 性能指标和基本配置
产品特点

● 通过真空吸铸将熔融状态下的样品吸入到铜模中,铸造成直径为6mm的金属棒(最多可处理样品量为30g)
● 设计每个工位熔炼样品量< 10 g,温度可达3000℃
● 真空腔体,电弧枪和铜坩埚都可以通入冷却水
● 电弧枪与熔炼样品的角度和距离可以手动调节
● 手动样品杆,可在不破坏真空的环境下,对样品进行翻转
● 真空腔体上安装有观察窗口,采用偏光镜,可熔炼过程中观察样品状态
1 1 1

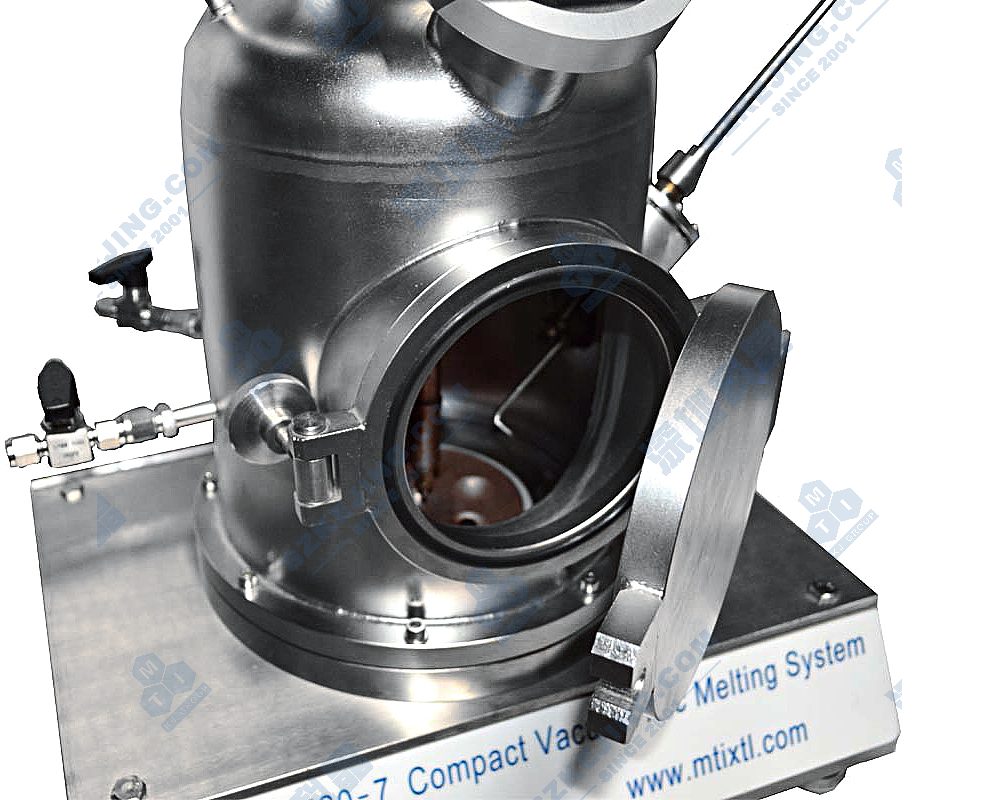

                               吸铸装置                    腔体门
1 1 1
       前观察窗                     后观察窗                  样品翻转杆

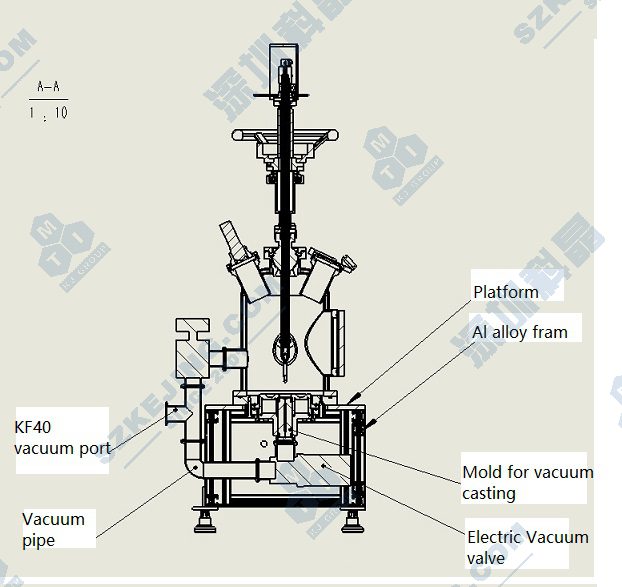

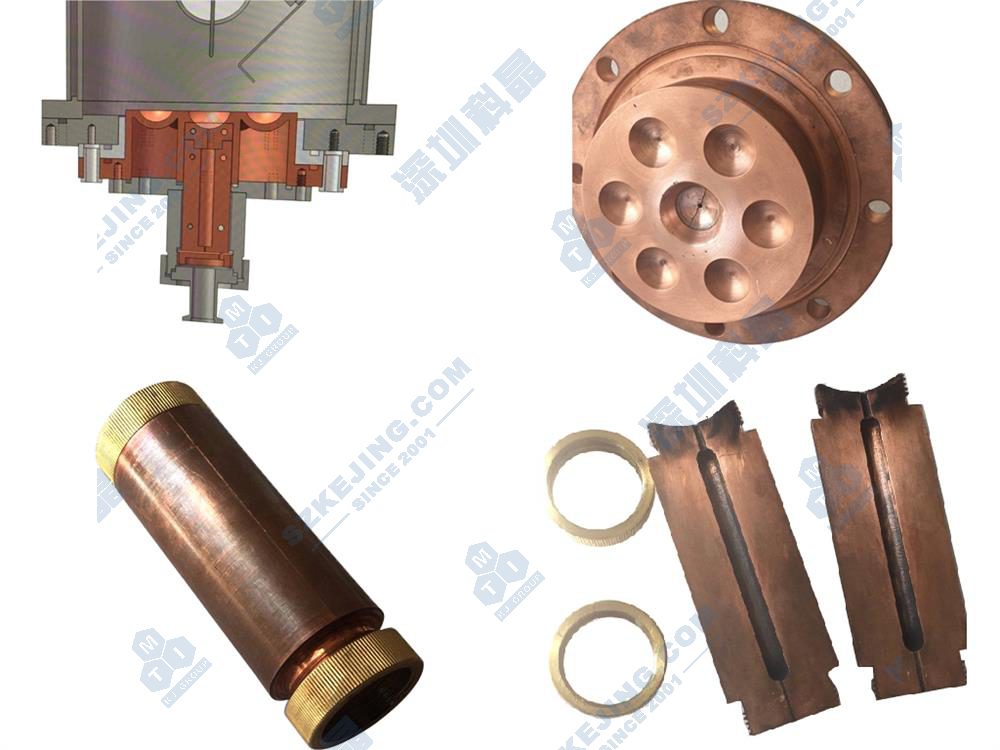

真空吸注装置 & 铜坩埚

● 真空吸注装置,可铸造出直径为6mm的圆棒,最大吸铸样品量为30g
● 通过对铜模抽气,使熔融态的金属迅速进入到铜模中,可得到缩孔较小的金属棒
● 水冷铜坩埚有7个工位
● 中间工位尺寸为Φ35*10mm,底部安装有吸铸装置
● 其他6个工位的尺寸为Φ25*8mm,最大可熔样品量为10g
1 1

真空计

一个机械压力表安装在真空腔体上,实时监测腔体内的气压
1

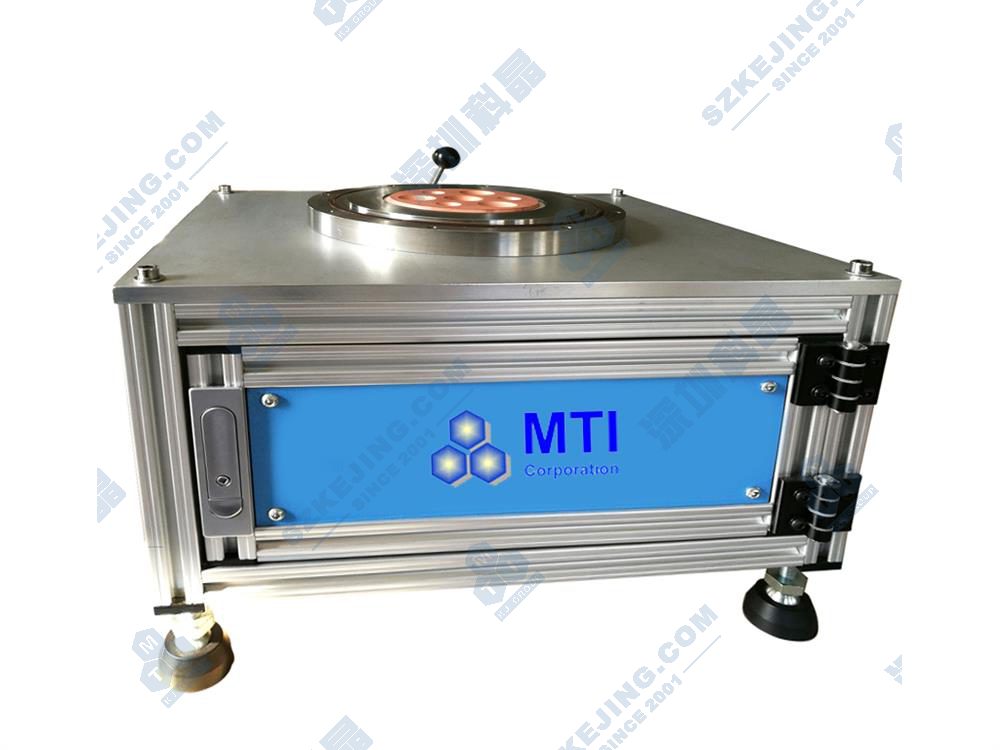

起弧电源

● 输入电压: 380V,三相,50Hz
● 最大功率:7.5KW(需要60A的空气开关)
● 最大输出电流:185A

电极

● 直径为4mm的钨电极(电弧枪可通水冷却),非自耗式钨电弧针
● 电极与样品的角度和距离可调节(最大调节距离为30mm)
● 每个工位可熔炼样品量< 10 g,最高温度可达3000℃

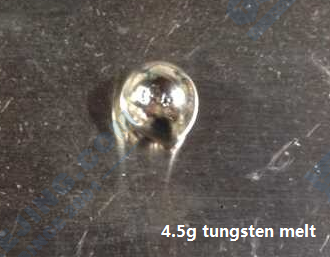

● 图A是熔炼4.5g钨金属块

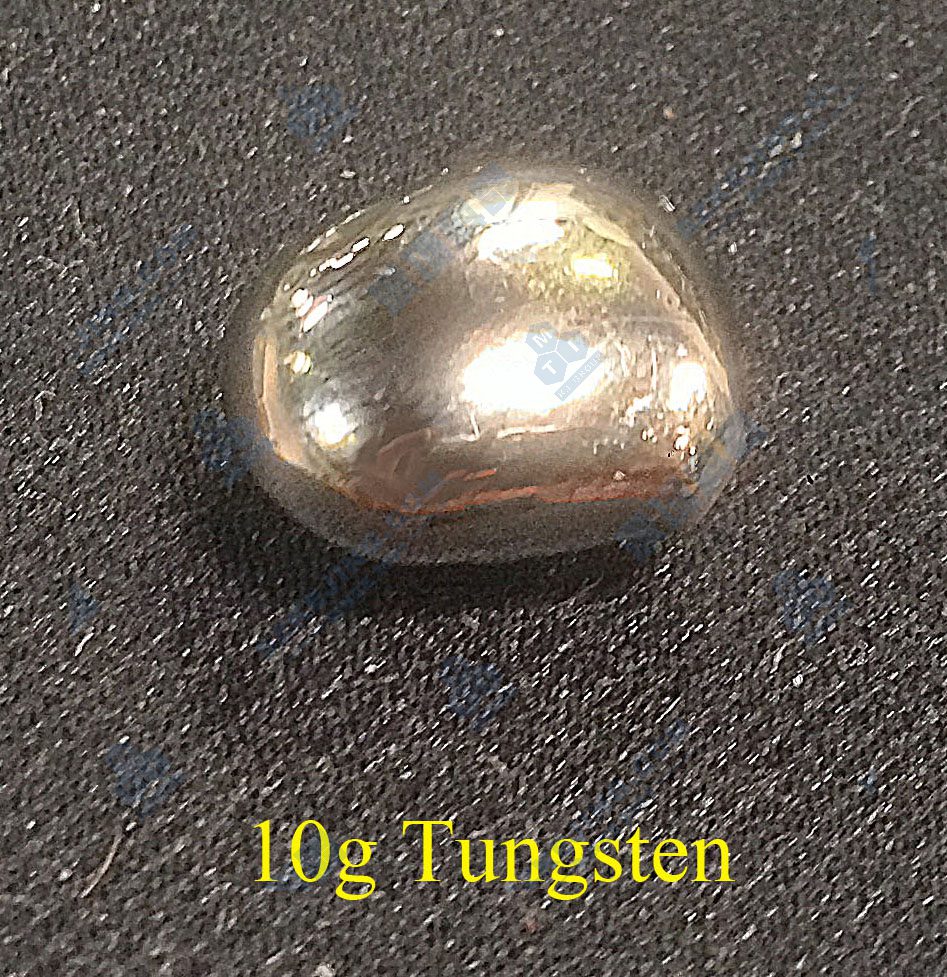

● 图B是熔炼10g的钨金属块
1 1
             图A                           图B

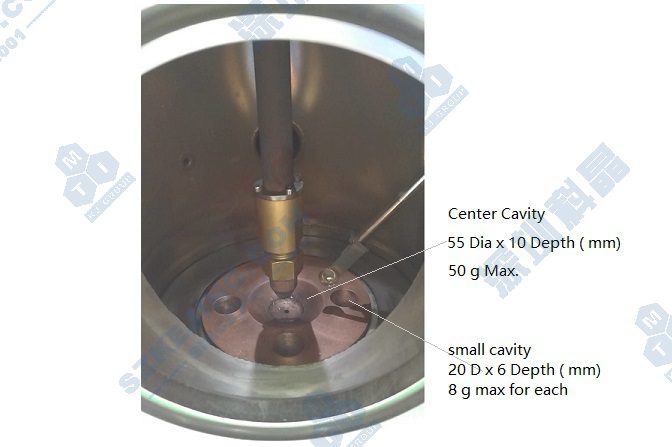

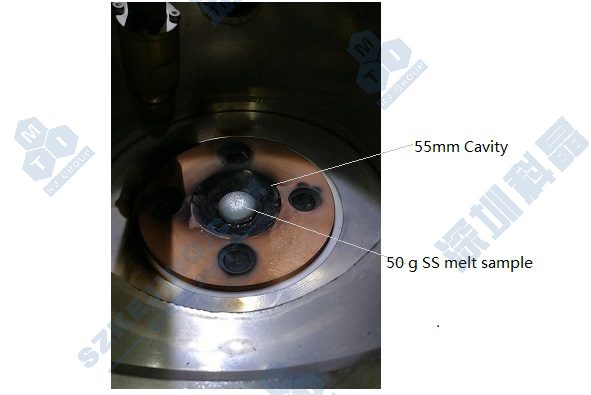

可选50g熔炼铸造模块

可选择更大尺寸铜坩埚(D50mm*10mm深),更换熔炼电源(可更换为最大电流300A型)以及钨电极,实现50g样品的熔炼量(如下图所示,样品为SS304不锈钢)
1 1 1

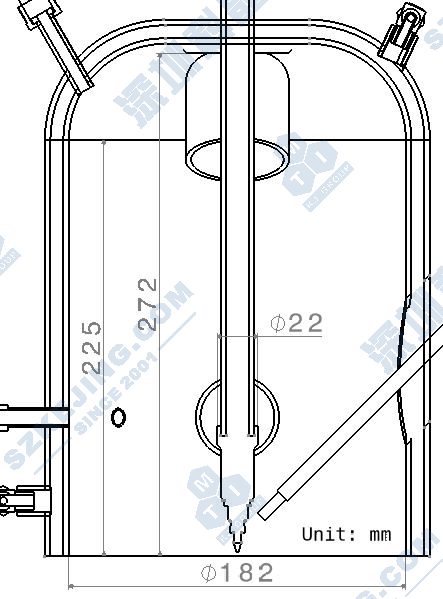

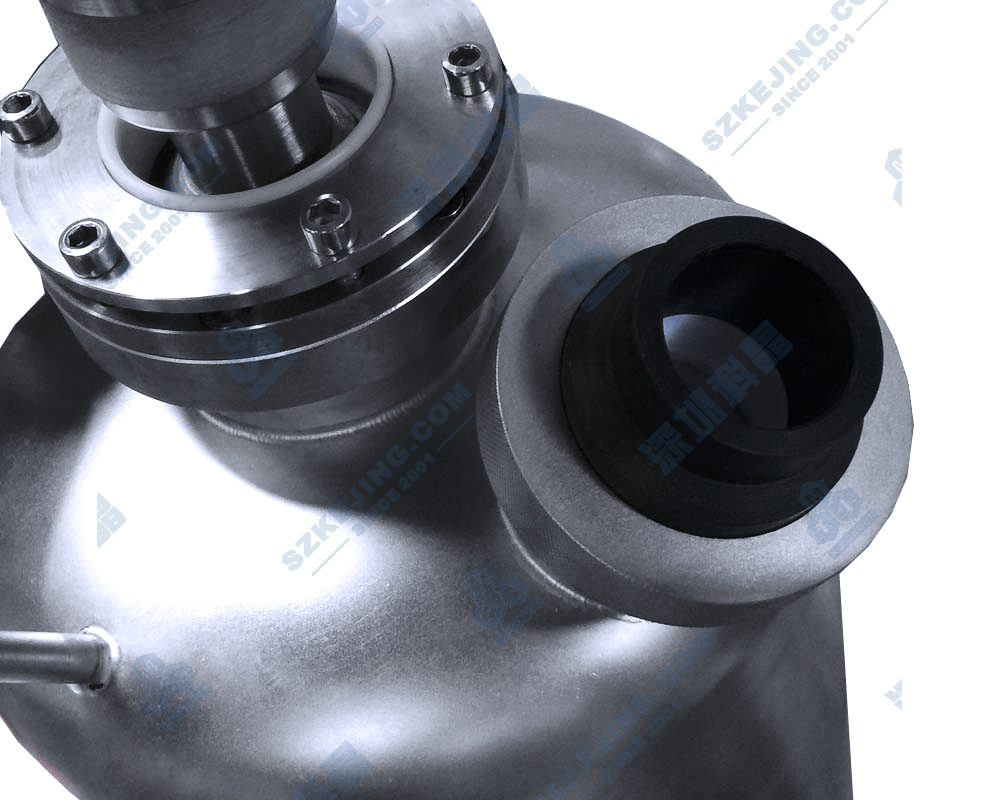

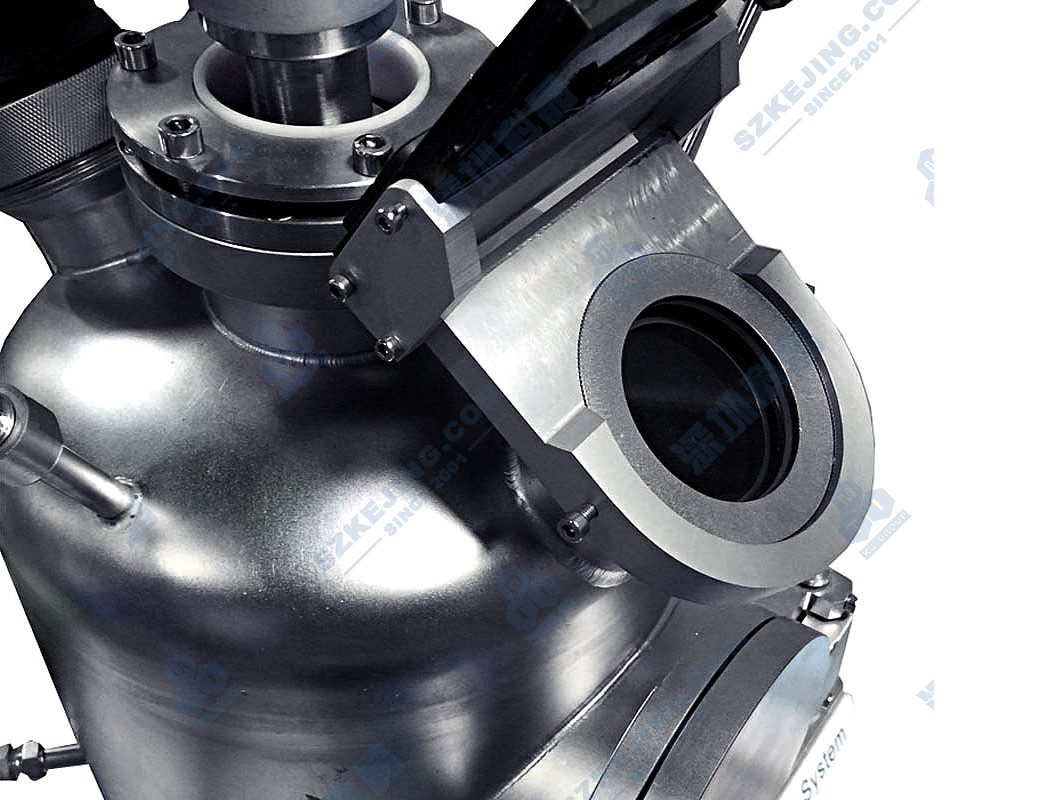

真空腔体

● 水冷却真空腔体,其尺寸为Φ 182 mm × 225 mm H
● 腔体门,直径为Φ120mm
● 手动样品杆,可在不破坏真空的环境下,对样品进行翻转
● 真空腔体上安装有观察窗口,采用偏光镜,可熔炼过程中观察样品状态

真空泵

● 配用本司分子泵可到1E-5mbar,旋片机械泵泵可达1E-2mbar
● 建议采用分子泵来进行试验

循环水冷机 &工作气体

● 可选购循环水冷机KJ-5000,对真空腔体,电弧枪和铜坩埚进行水冷却
● 所需水冷管尺寸为:12mm (外径) x 8mm (内径)
● 需要高纯Ar气,纯度大于5N(99.999%)(设备中不包含),可采用5% H2 + 95% Ar,以达到更好地防止氧化效果

炉体尺寸

● 540 mm W × 540 mm D × 920 mm H (不包含起弧电源)
● 电源尺寸: 320 mm L x 185 mm W x 485 mm

腔体尺寸

Φ182 mm × 225 mm
1

净重

50kg

质量认证

CE认证

保修期 一年保修,终身技术支持。
特别提示:
1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
