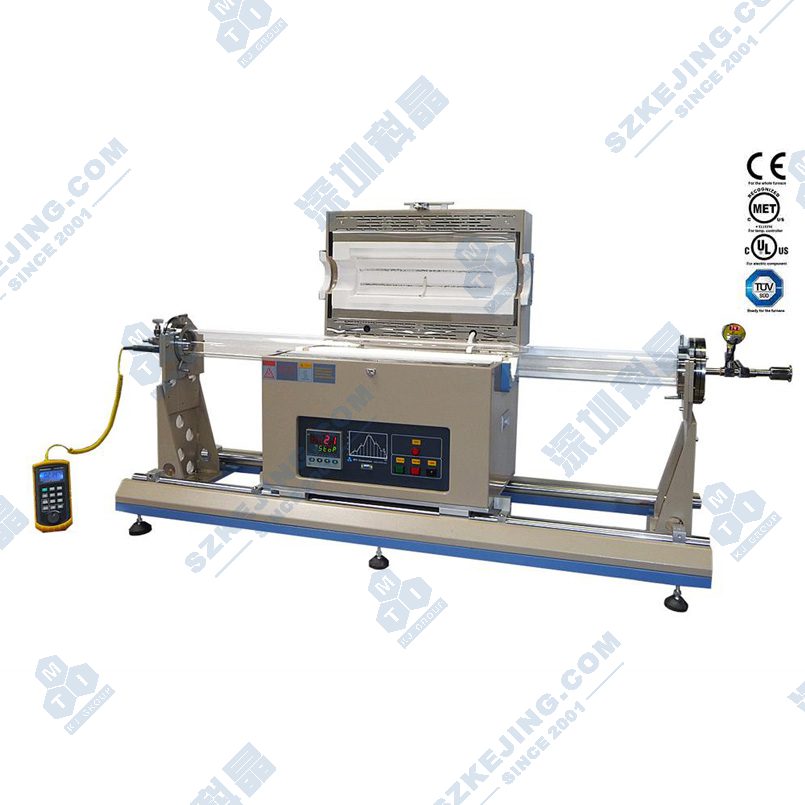

OTF-1200X-80-SL 单管滑动快速加热冷却炉

应用范围:单管滑动快速加热冷却炉OTF-1200X-80SL是一款CE认证的可滑动管式炉,配置dia3”x55” 石英管,工作温度最高达1200°C。炉底安装一对滑轨,可用手动滑动。加热和冷却速率最大可达100°C/m。为取得最快加热,可以预先加热炉子到设定的温度,然后移动炉子到样品位置。为获得最快冷却,可在样品加热后移动炉子到另一端。加热和冷却速率在真空或者惰性气体环境下可以达到10°C/s,是低成本快速热处理的理想炉子。

产品型号 :OTF-1200X-80-SL

上架时间 :2019-07-08

安装尺寸:550 x 380 x 520 mm (炉子)

                 1500 x 380 x 620 mm (炉子+滑动部分)

重量:300Kg

产品简述 产品详情 产品视频 留言咨询

       单管滑动快速加热冷却炉OTF-1200X-80-SL是一款CE认证的可滑动管式炉,配置dia3”x55” 石英管,工作温度最高达1200°C。炉底安装一对滑轨,可用手动滑动。加热和冷却速率最大可达100°C/m。为取得最快加热,可以预先加热炉子到设定的温度,然后移动炉子到样品位置。为获得最快冷却,可在样品加热后移动炉子到另一端。加热和冷却速率在真空或者惰性气体环境下可以达到10°C/s,是低成本快速热处理的理想炉子。

 性能指标和基本配置
炉体结构

● 采用双层壳体结构,并带有风冷系统,使得炉体表面温度小于60℃
● 炉膛表面涂有美国进口的高温氧化铝涂层可以提高设备的加热效率,同时也可以延长仪器的使用寿命
● 炉底安装一对滑轨,可用手动滑动
● 管子两端安装真空法兰,真空度用分子泵可以到10-5Torr,机械泵可到10-3Torr。
● 法兰一端可插入一根直径1/4”热偶用来监测管内实际温度

功率

2.5KW

电压

AC 208-240V单相,50/60 Hz

最高温度

1200 °C(<1 小时)

连续工作温度

1100 °C

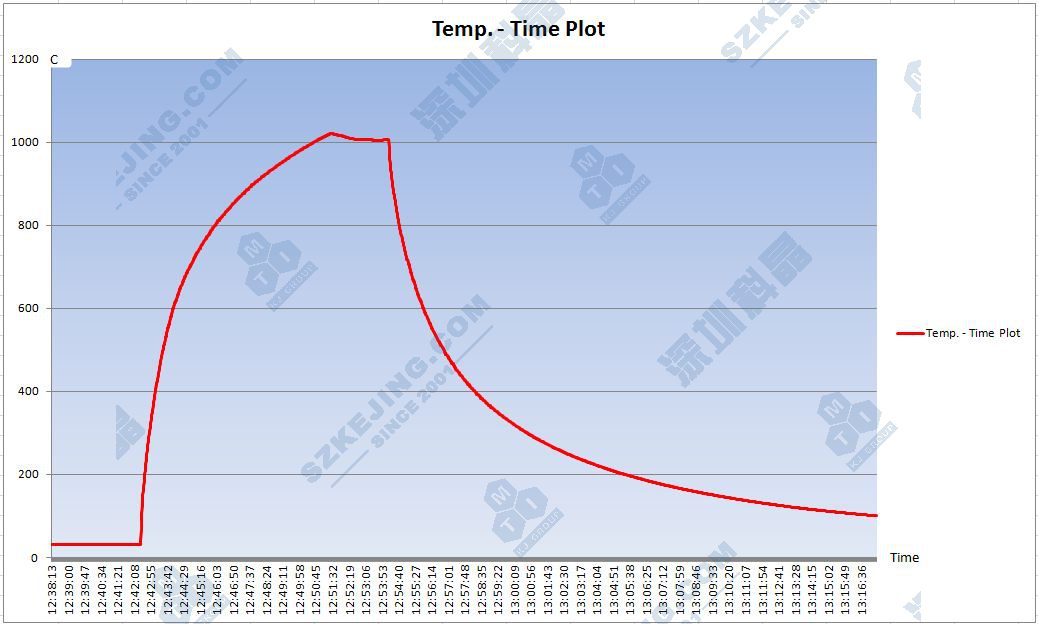

加热和冷却速率

Heating Rate:                                                    Cooling Rate:
15°C/sec (RT - 150°C);                                      15°C/sec (1000 - 950°C);
10°C/sec (150°C - 250°C);                                 10°C/sec (950°C - 900°C);
7°C/sec (250°C - 350°C);                                    7°C/sec (900°C - 850°C);
4°C/sec (350°C - 500°C);                                    4°C/sec (850°C - 750°C);
3°C/sec (350°C - 550°C);                                    2°C/sec (750°C - 600°C);
2°C/sec (550°C - 650°C);                                    1.5°C/sec (600°C - 500°C);
1°C/sec (650°C - 800°C);                                    1°C/sec (500°C - 400°C);
0.5°C/sec (800°C - 1000°C);                                0.5°C/sec (400°C - 300°C);
1

管径

高纯石英管OD: 3.2" x  ID: 3.0" x Length: 55"

加热区长度

40mm(单温区)
注:由于测量手段及外部环境的影响,测量结果可能会有偏差,此参数仅供参考不作为该设备的技术指标。您购买产品需要准确的恒温区数据,请与我公司销售人员联系

温度控制器和表

通过PMW固态继电器30段PID自动控制,带过热保护

温度精度

+/ - 1℃

真空密封法兰

两个不锈钢法兰,带数字真空计和阀
1 1 1

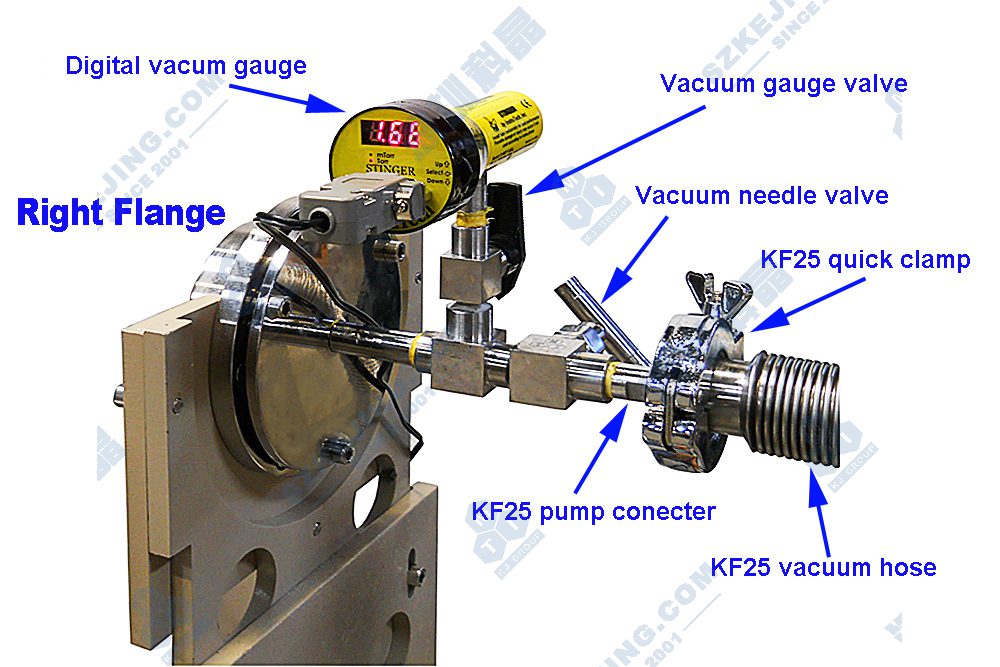

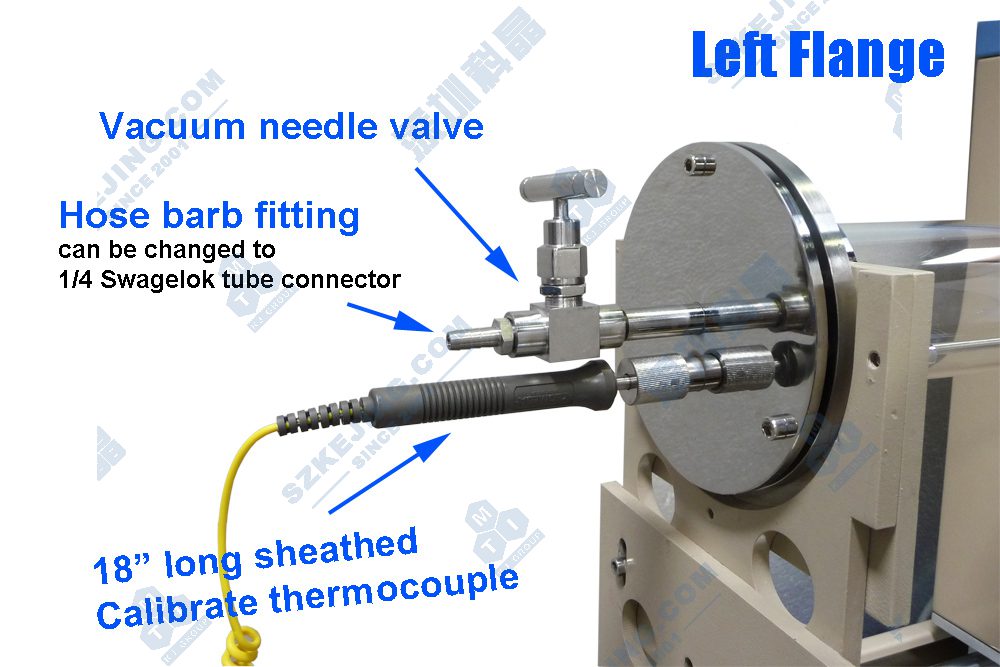

            右端法兰                     左端法兰            机械压力表

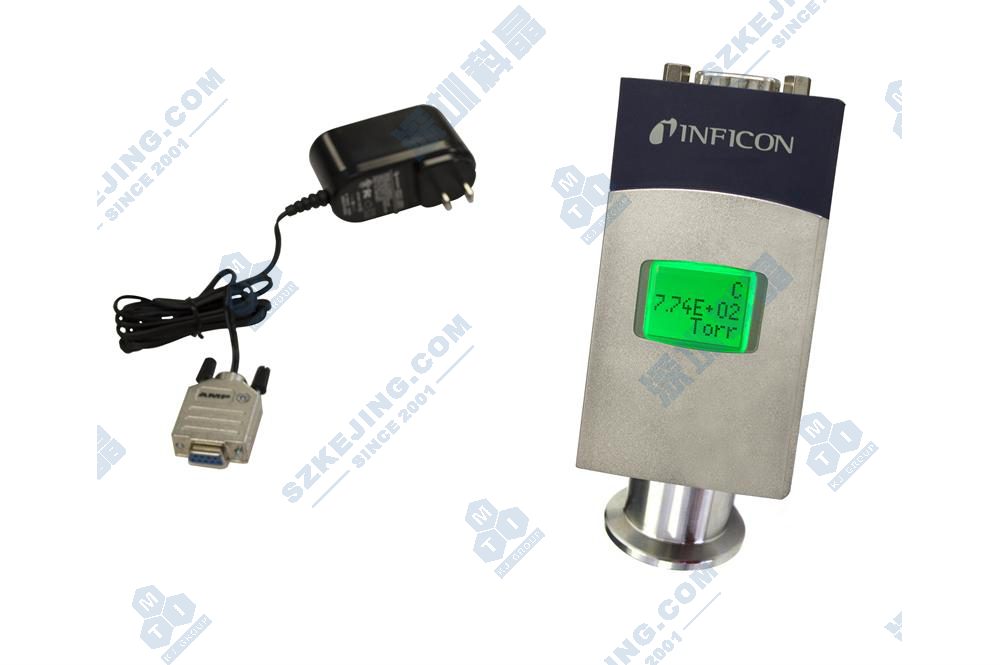

可选:本公司进口的防腐型数字式真空显示计,其测量范围为3.8x10-5 至 1125 Torr. 不需因测量气体种类不同而需要系数转换。
1

真空度

决定于真空泵(分子泵可到10-5Torr)

真空计

● 防腐型复合真空计(皮拉尼和隔膜规)
● 测量范围:3.8E-5 ~ 1125 torr

滑轨

● 镀Cr厚钢板做的双向滑轨
● 滑动长度:12000mm

尺寸

● 550 x 380 x 520  mm (炉子)
● 1500 x 380 x 620 mm (炉子+滑动部分)

净重

大约80Kg

运输包装尺寸

45x45x35cm

重量

300Kg

可选

为了获得精确的炉管内温度,建议您校正温场分布

国家专利

专利名称:一种快速高温退火炉
专利编号:ZL-2011-2-0077168.4
尊重创新、鄙视抄袭、侵权必究

应用注意事项 ●炉管内气压不可高于0.02MPa
●由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全
●当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当,保持在常压状态
●进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击
●石英管的长时间使用温度<1100℃
●对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等)
质量认证

CE认证

保修期 一年保修,终身技术支持。
特别提示:
1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
点击查看售后服务承诺书。
