GSL-1100X-III-D11 大面积双管石墨烯生长炉

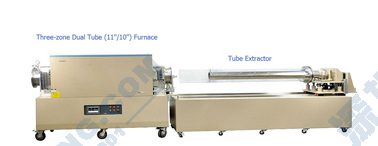

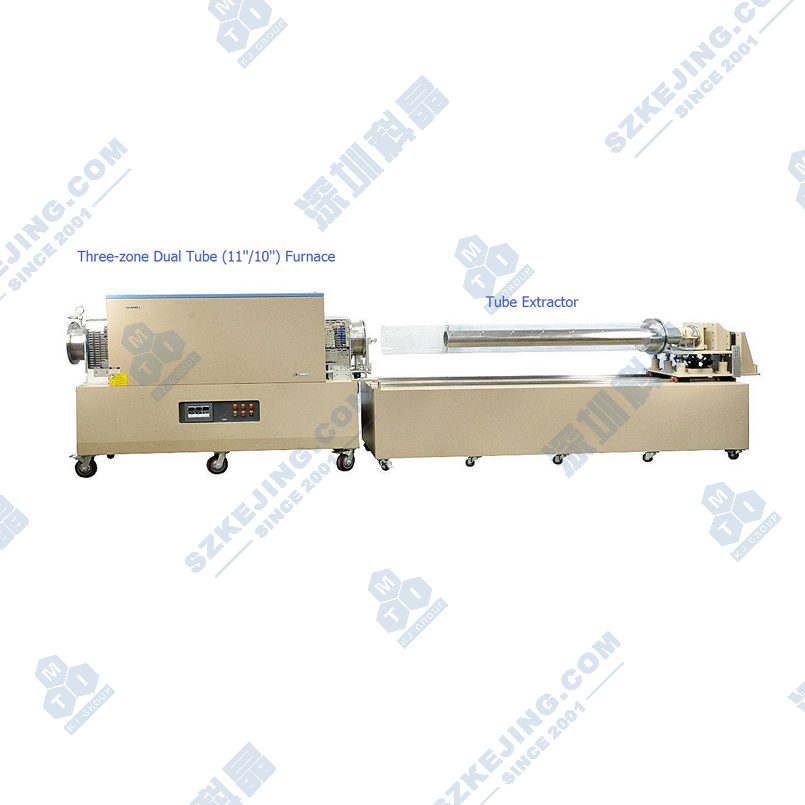

应用范围：GSL-1100X-III-D11是一款三温区的大型双管炉，其最高温度可以达到1100℃。特殊的双管设计，是为了通过CVD方法在箔材上大面积生长材料（面积：~7000 cm^2，箔材缠绕在内管的外壁上）。一个送管装置可以将内管轻易送入外管内部和从外管中取出。此款设备特别适合大面积生长石墨烯和柔性电极材料。

产品型号：GSL-1100X-III-D11

上架时间：2019-07-08

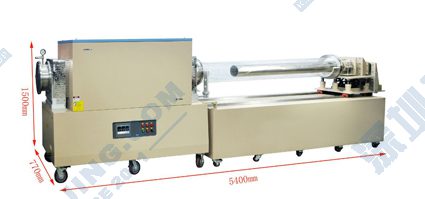

安装尺寸：5400L x 770W x 1500H mm（包含送管器）

重量：600 kg

A^-A⁺

产品简述产品详情产品视频留言咨询

GSL-1100X-III-D11是一款三温区的大型双管炉，其最高温度可以达到1100℃。特殊的双管设计，是为了通过CVD方法在箔材上大面积生长材料（面积：~7000 cm^2，箔材缠绕在内管的外壁上）。一个送管装置可以将内管轻易送入外管内部和从外管中取出。此款设备特别适合大面积生长石墨烯和柔性电极材料。

性能指标和基本配置
特点	● 双管设计：外管直径Φ280mm，内管直径Φ254mm，箔材可以缠绕在内管外壁上，然后进行CVD生长 ● 手动操作送管器，可以轻松的将内管送入和移除外管 ● 900mm长的恒温区可提供7000cm^2的管状生长区域
加热区&温度控制	● 三个加热区：（总加热区长度：1230mm） ● 温区1: 410mm (16") ● 温区2: 410mm (16") ● 温区3: 410 mm (16") ● 三个温区都采用PID方式控制温度，可设置30段升降温程序，控温精度为+/- 1℃ ● 热电偶：Omega K型铠装热电偶
工作温度	● 最高工作温度：1100℃（小于1小时） ● 连续工作温度：1000℃
最高升温速率	● 10℃/min (RT~800℃) ● 5℃/min (800~1100℃)
输入电源	● AC 380VAC三相, 50/60 Hz ● 最高功率24 KW

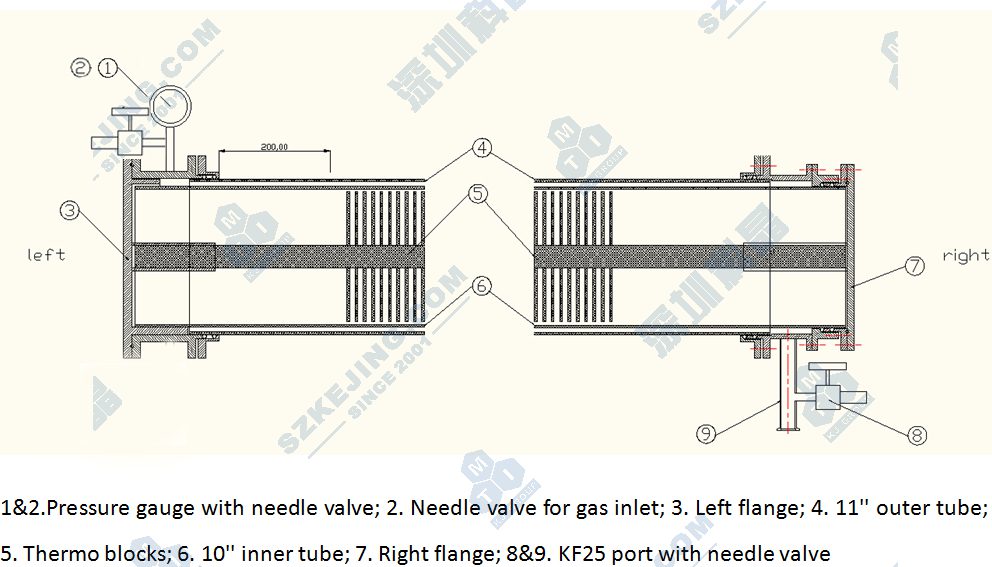

炉管	两根高纯石英管 ● 外管尺寸： 280mm O.D. x 270 mm I.D. x 2070 mm L ● 内管尺寸：254mm O.D. x 244 mm I.D. x 2310 mm L
真空密封法兰	● 配有一套304不锈钢密封法兰，采用硅胶密封圈密封 ● 右端法兰采用KF25接口用于连接真空泵 ● 左端法兰采用1/4英寸的卡套接头，用于通入反应气体 ● 一个机械压力表安装在左端法兰上 ● 两端法兰上都安装有石英管堵，可保证管式炉的恒温区 ● 真空度: 10^-2 torr（采用机械泵）; 10^-4 torr （采用分子泵）

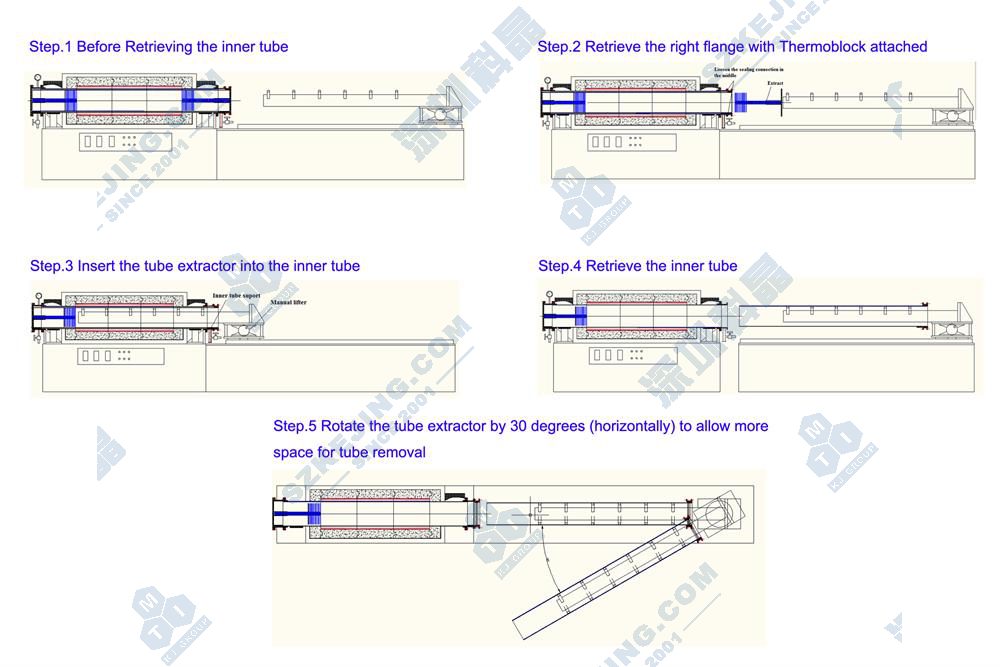

送管器	手动操作送管器，可以轻松的将内管送入和移除外管
仪器尺寸	5400L x 770W x 1500H mm（包含送管器）
重量	600 kg
可选配件	● 可在本公司购买生长石墨烯的铜箔（150m m L x 150mm w x 25um t） ● 可在本公司选购辊压机，对石墨烯进行干法转移 ● 可选购小型气液混合器，进行CVD生长
应用注意事项	●炉管为高纯石英炉管，设计只能在真空或常压环境下使用，所以炉管内部气压需＜0.02MPa ●若要向炉管内通入气体，所用气瓶上必须安装减压阀，可在本公司购买减压阀。 ●当设备使用温度高于1000℃时，炉管内部不可处于真空状态。 ●如要大量通入可燃性气体，如H2或CH4，请与本公司联系，为保证安全建议在通风柜中操作，房间内安装H2和CH4探测器。
质量认证	所有电器元件通过 UL / MET / CSA认证/ CE认证，如您另外付费，我们可以保证单台仪器的TUV(UL61010)或CSA 认证
保修期	一年保修，终身技术支持。特别提示： 1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。点击查看售后服务承诺书。
