MSK-MTM-15HP 空气压缩系统

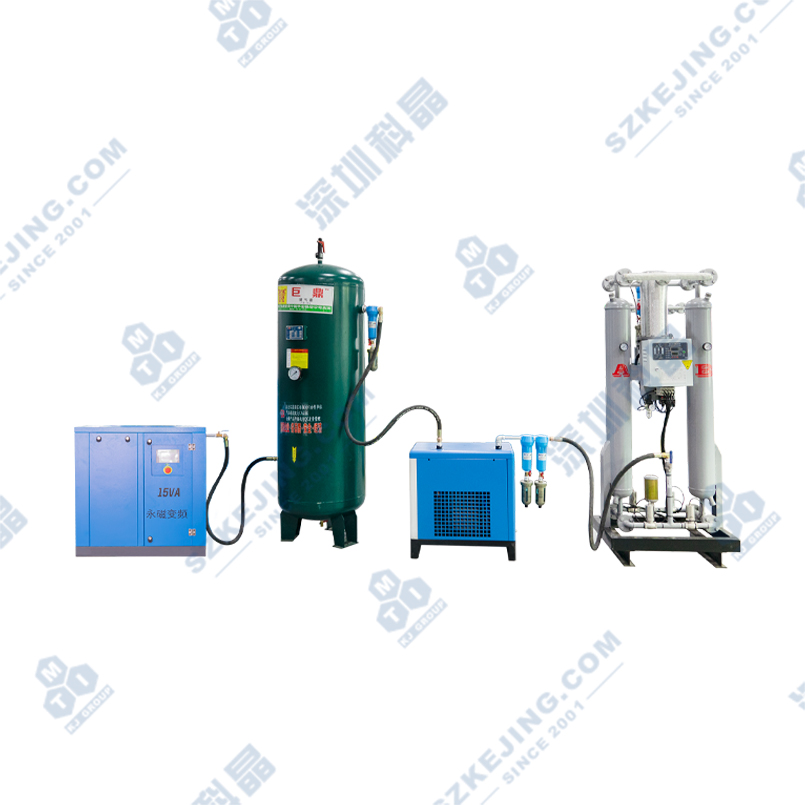

应用范围：MSK-MTM-15HP空气压缩系统主要由空气压缩机主机、储气罐、干燥机、过滤器、输气管道组成，压缩空气系统主要作用是为生产提供动力源，系统提供的压缩气露点可达-40℃。

产品型号：MSK-MTM-15HP

上架时间：2019-05-14

版本号：V1.6

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-MTM-15HP空气压缩系统主要由空气压缩机主机、储气罐、干燥机、过滤器、输气管道组成，压缩空气系统主要作用是为生产提供动力源，系统提供的压缩气露点可达-40℃。

空气压缩机主机结构特点

螺杆式压缩机采用大转子、大轴承、低转速的思路，采用不带齿轮箱直联，在低转速的同时，减少了故障源，改善了主机的受力状况；
螺杆主机采用整体式机壳，后轴承座与压缩腔一体加工，确保同轴度、平行度和垂直度等形位公差继而确保了各运动副的合理间隙；
螺杆主机采用SKF重载轴承和SEALTECH轴封；
螺杆主机进气关闭，排气打开时机，喷油口、回油口位置等均按最新研究成果设计，内压比合理，油气热交换充分；
设备结构简单合理，成熟可靠，故障率低，易于装配和维护；
友好的人机界面智能控制系统操控，自由选择运行方式；
设备运行噪声低，效率高，且节能省电。

冷冻式干燥机结构特点

采用优质铜管列管换热器，效率高、体积小；
采用自动控制系统，自动调节制冷量及自动控制排水。采用温度控制器控制风扇的启停和高低压断电保护，根据工况不同，自动控制制冷量及机器运行，自动排水，自动化程度高，有效节能；
冷冻能力强，配备高性能大马力冷媒压缩机，经充分预冷再制冷，比同类产品处理风量大30％，露点温度稳定，能使99％水气形成水雾滴；
除水卓越，超强设计气液分离器离心式和集流式双重分离，效率高于99％。

微热再生吸附式干燥机结构特点

微热吸附式压缩空气干燥机是吸收了有热吸附式和无热吸附式压缩空气干燥器的优点研制而成的一种吸附式干燥器。它避免了无热吸附式压缩空气干燥器切换时间短，再生空气损耗量大的缺点，同时也克服了有热吸附式压缩空气干燥器消耗电能大的弊端。该干燥器切换时间合理，再生气耗量少，是目前行业内比较经济和节能的吸附式干燥器；
提供的压缩气露点可达-40℃。

过滤器结构特点

此空气压缩系统采用三级过滤，分段净化处理，充分去除压缩空气系统中的污染物，如灰尘、铁屑和积垢等腐蚀性固态颗粒，压缩机润滑剂，凝结水珠和酸冷性冷凝液以及油类和碳氢化合物雾汽等，为用气设备提供符合应用需求的高质量干燥压缩空气。

技术参数
皮带螺杆式空气压缩机（风冷型）（15HP）
型号	MTM SAL15-8.0（15HP）
电源	三相四线制AC380V，频率50Hz，功率约11KW
功率	11KW
容积最高流量	1.7m³/min
最高排气压力	0.8MPa
控制方式	PLC中文显示
外形尺寸	约L1190mmW680mmH980mm（含凸出部分，以实物为准）
重量	约175kg（以实物为准）
储气罐(含合格证)
容积	0.6m³
最高使用压力	0.84MPa
外形尺寸	约外径870mm*高2200mm（含凸出部分，以实物为准）
重量	约91kg（以实物为准）
冷冻式干燥机
型号	MTM-15AC
电源	单相AC220V，频率50HZ，功率约0.65KW
处理量	2.1m³/min
出气露点	+2～+10℃
冷却方式	气冷
控制方式	电控自动切换
排污方式	自动（亦可手动）
外形尺寸	约L710mmW430mmH800mm（含凸出部分，以实物为准）
重量	约55kg（以实物为准）
微热再生吸附式干燥机
型号	MTM-30XFW
电源	三相四线制AC380V，频率50HZ/60Hz，功率约1.5KW
处理量	3.8m³/min
压力露点	-20～-40℃
冷却方式	气冷
空气接口	DN40
额定工作压力	1.0Mpa
外形尺寸	约L820mmW830mm1940mm（含凸出部分，以实物为准）
重量	约205kg（以实物为准）
精密过滤器（粗过滤）
型号	MTM-024AQ
处理量	2.43m³/min
最大压力	16kg/cm²
管径	1½寸
粒径	0.5um
残油量	5ppm
精密过滤器（精过滤）
型号	MTM-024AP
处理量	2.43m³/min
最大压力	16kg/cm²
管径	1½寸
粒径	0.1um
残油量	1ppm
精密过滤器（精过滤）
型号	MTM-024AS
处理量	2.43m³/min
最大压力	16kg/cm²
管径	1½寸
粒径	0.01um
残油量	0.01ppm
