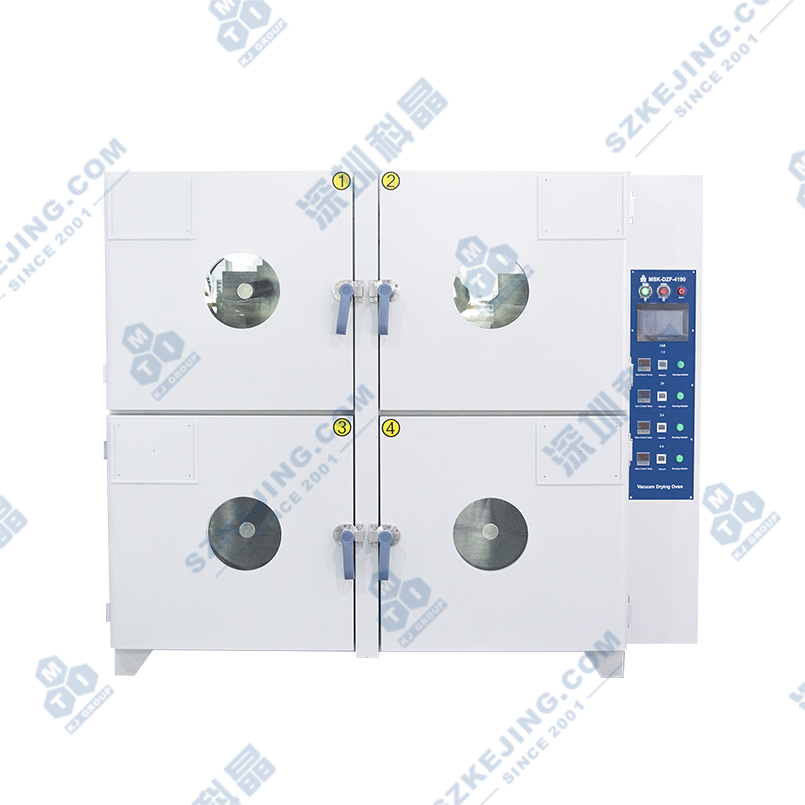

MSK-DZF-4190 四门极卷真空烘箱

应用范围：MSK-DZF-4190四门极卷真空烘箱是一款四桶结构独立控温式真空干燥箱。该设备内层采用优质不锈钢材料，夹层采用高性能隔热材料，加热部分采用电加热方式在热风腔进行再次分配。具有真空度保持好，四桶独立控温精度高，物料桶温度均匀性好的特点。可应用于锂离子电池生产与研发工艺，进行极片和电池的真空烘烤。

产品型号：MSK-DZF-4190

内胆尺寸：Φ600 *D700mm*4个

外形尺寸：约L2230mm*W1220mm*H1900mm（不含凸出部分）

重量：约1150kg

上架时间：2023-03-09

版本号：V1.6

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-DZF-4190四门极卷真空烘箱是一款四桶结构独立控温式真空干燥箱。该设备内层采用优质不锈钢材料，夹层采用高性能隔热材料，加热部分采用电加热方式在热风腔进行再次分配。具有真空度保持好，四桶独立控温精度高，物料桶温度均匀性好的特点。可应用于锂离子电池生产与研发工艺，进行极片和电池的真空烘烤。

功能特点

采用全封闭加热通道，采用呼吸加热工艺，高效节能,温度精准度高；
高真空气动挡板阀，隔离式四腔体单独控制；
全系标配六重高性能安保装置；
全系标配铝合金门，弹性单层玻璃门，储热和防爆性能优良，三层压力检测，有过压保护作用；
全系标配 7 寸彩色大屏幕人机操作系统，美观大气；
触摸屏显示，自动循环自动控制，完成最后一步回到真空保压；数显安全温度；
设有多位式超温保护温度控制装置，可有效防止温度失控等温度控制安全问题，提高了超温保护的精准性；
控制屏采用触摸屏集中操作，操作方便，控制可靠。程序控制器采用PLC控制，工作稳定可靠；
四桶烤箱单独控制，可以分别设定总烘烤时间，周期时间，抽真空时间，干燥时间，参数设定后，可以按下自动按键进入自动烘烤程序，当时间到达烘烤时间后自动关机，如果温度超过安全温度值，会自动发出报警并且红色指示灯亮，并自动停止加热，且在显示屏上显示报警信息；
正常工作中，故障提示报警及故障原因可描述于屏上,实时反馈设备信息。

技术参数
电源	三相五线制AC380V：频率 50HZ：功率：约27KW
气源	干燥氮气0.1-0.2Mpa/真空-0.098～-0.1Mpa/干燥压缩空气0.4-0.6Mpa
物料装载方式	悬挂于内胆中间￠63的挂轴上,悬挂轴承重≤200Kg
箱体结构	四门单开门（4 门）
保温层结构	采用高密度硅酸铝保温棉，双层隔热式保温，外温低于45度（玻璃门除外）
加热方式	电加热控制、外环绕式热风循环
加热结构	采用O型外循环风，左边出风，右边吸风，达到温度一致性
加热原理	外循环热风加热
温度	室温至150℃
真空度	抽到-0.1～-0.098Mpa间时，数显24H常温常压下保压≥95%
显示误差	设定值和稳定后表显值≤±0.1℃（测试温度100)
保温性能	外壁温度不超过45℃玻璃门除外（测试温度100)
温度均一性	离壁50MM内腔各点：真空时≤±4.5℃，常压时≤±5℃
串温性	≤20℃（邻层升温100度内，只比室温高20度内）
响应速度	室温至85℃≤30分钟内表显达到设定值，空载芯部温度稳定时间60-90分钟
接口	接口位置在设备后部；抽真空接口为DN20，充干燥气接口为￠12mm气管接口
腔体	采用3.0mm（304不锈钢），加强筋为方通材料加工
机架	采用1.5mm、2.0mm优质冷轧板制成，由两层保温组成，棉为硅酸铝、铝箔棉、隔音棉三种分层制作
内胆尺寸	约直径600mm深700mm4个
外形尺寸	约L2230mmW1220mmH1900mm（不含凸出部分）
重量	约1150kg
