双分散轴真空行星搅拌机

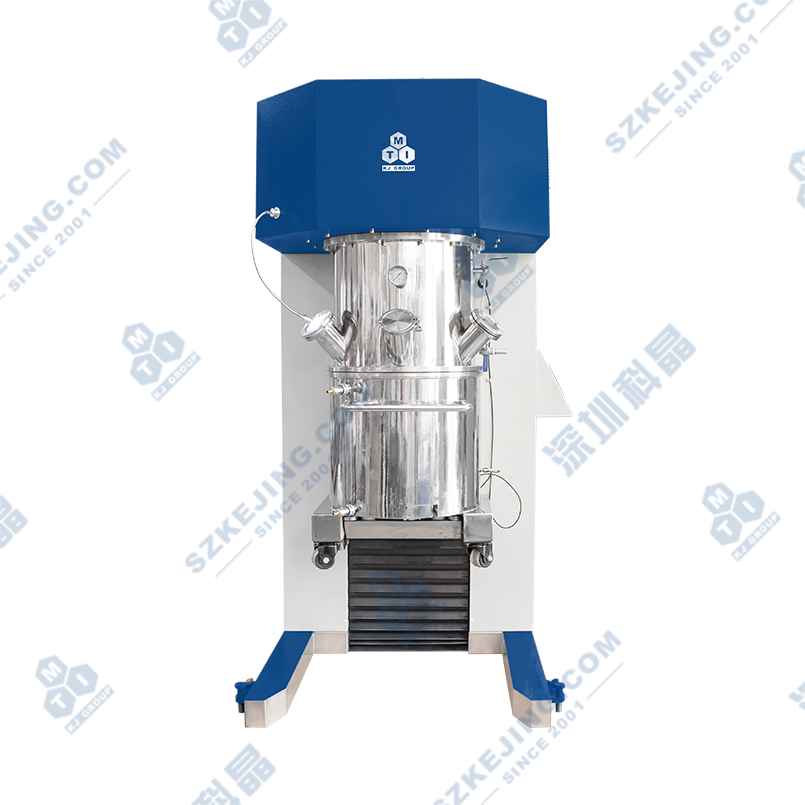

MSK-SFM-9-100L-2 双分散轴真空行星搅拌机

应用范围：MSK-SFM-9-100L-2双分散轴真空行星搅拌机是集真空低速混合、高速分散为一体的高效搅拌设备，结合公转和自转运动，实现物料的充分混合。可应用于各种溶剂与粉料的混料工艺，如锂离子电池、胶带、太阳能、化工等原材料的配料工艺。该设备一体化设计，搅拌均匀性好，方便易用。

产品型号：MSK-SFM-9-100L-2

设备尺寸：约L2000*W1250*H2220mm（以实际尺寸为准）

重量：约 2 吨

上架时间：2023-05-13

版本号：V1.4

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-SFM-9-100L-2双分散轴真空行星搅拌机是集真空低速混合、高速分散为一体的高效搅拌设备，结合公转和自转运动，实现物料的充分混合。可应用于各种溶剂与粉料的混料工艺，如锂离子电池、胶带、太阳能、化工等原材料的配料工艺。该设备一体化设计，搅拌均匀性好，方便易用。

功能特点

四桨双轴行星式搅拌，麻花框式搅拌桨配高速分散盘和刮壁，无搅拌死角；
低速搅拌通过公、自转实现宏观混合，高速分散盘通过剪切力实现微观混合；
真空环境，有效消除搅拌过程产生的气泡，真空保持效果好；
搅拌料罐有效容积100L，采用优质SUS304不锈钢精制，耐酸碱腐蚀；
可进行多段速操作，可设定每段的搅拌转速和时间；
浆料桶电动升降设计，配置射灯，方便操作，确保真空搅拌过程中的安全；
PLC控制，HMI操作，电机过载保护等各种电气安全设计；
夹套式搅拌罐设计，可通冷却水，适用于多种工艺要求。

技术参数
电源	三相五线制AC380V±10%，频率50Hz，功率30KW
机架结构	立柱式
搅拌方式	公转+自转，双搅拌轴+双分散轴（共4分散盘）+1刮壁刀(铁氟龙)
控制方式	变频调速、温控、射灯、升降、运转/急停等功能显示及操作均在电柜控制面板上操作。设备可实现分时段自动变转速运行。
真空系统	带真空缓冲罐和开关；选配真空泵，建议AC380V,VRD-30
真空度	-0.098Mpa
升降系统	电动升降
定位系统	带定位调节装置。桶体桶盖通过定位止口精确配合，位置准确，保证真空密封性
保温层	冷却水降温，不需保温
适用浆料	粘度：1 千～10 万 MPa.s，固含量 30%-80%
设备尺寸	约L2000W1250H2220mm（以实际尺寸为准）
重量	约 2 吨
上桶部件
上桶材质	SUS304
粉体加料口	DN80 卡箍式
射灯口	DN80
视窗口	DN80
抽真空口	DN20
排气口	G1/2"，球阀
下桶部件
设计总容积	149L
有效容积	100L
容器内径	650mm
容器内深度	450mm
容器材质	与物料接触部分 304
调温夹套形式	桶壁单层夹套，用于冷却或加热；桶底单层夹套，用于冷却或加热
调温夹套接口	G1/2"，配快开式活接头，夹套耐压≤0.4Mpa，进水口/出水口，各一个
出料形式	桶底一个DN32 球阀控制放料口
设计环境温度	0～+55C
搅拌部件
搅拌桨	二组麻花框式搅拌桨，SUS304 材质，精密加工制作
传动方式	二级传动，一级链条传动；二级齿轮传动
搅拌桨材质	SUS304
搅拌桨数量	2 个
桨与桨距离	4～8mm
桨与桶壁距离	3～8mm
桨与桶底距离	2～4mm
分散部件
分散轴	二组分散轴，每根轴上装 2 个分散盘，SUS304 材质
分散盘样式	锯齿形
分散盘材质	SUS304
分散盘数量	4个
分散轴数量	2 根
刮壁部件
刮壁支架材质	SUS304
刮壁板材质	聚四氟乙烯
刮壁转速	与行星箱转速一致
是否可拆卸	可拆卸式设计（高粘稠工艺时刮壁须取下）
安全保护
安全保护	1.设备带急停开关，按下后设备立即停止； 2.上下桶体闭合到位后搅拌头才能开始工作； 3.搅拌工作中上下桶体不能开启； 4. 未排真空时罐体不能开启； 5.升降过程中有保护开关； 6.电机电流过载时，自停保护； 7.温度超过设定值，自停保护； 8.搅拌主机、电控箱可靠接地线。
