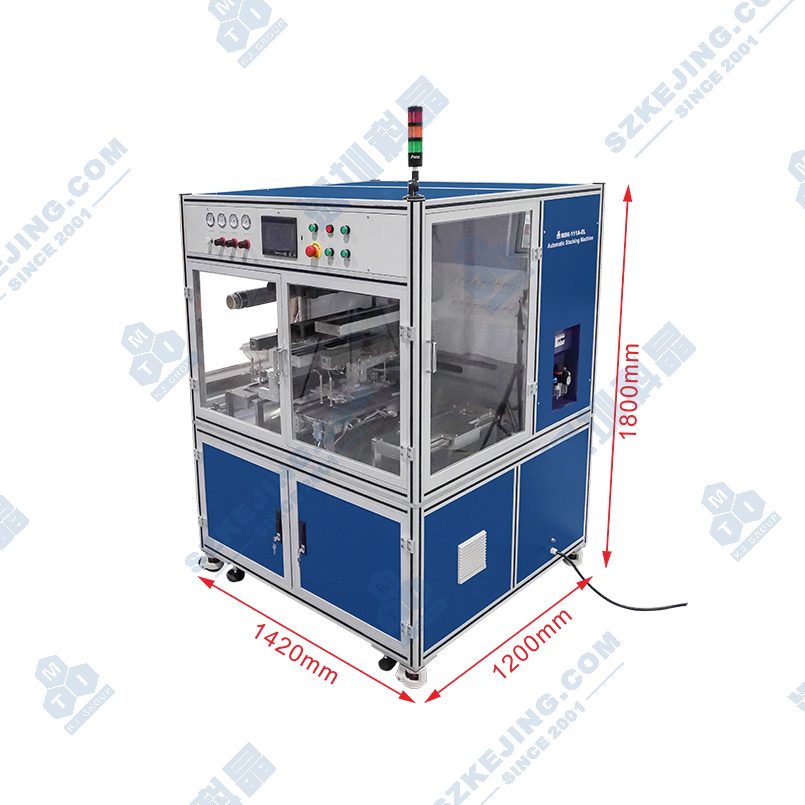

MSK-111A-EL 自动叠片机

应用范围:本设备应用于锂离子软包电池Z字形叠片工艺,采用手工上料、自动定位堆叠,手动夹具下料方式工作。通过更换定位模具实现尺寸范围内的极片叠片,适合实验室用于产品的工艺摸索。

产品型号:MSK-111A-EL

设备尺寸:L1420*W1200*H1800mm

重量:约860Kg

上架时间:2022-08-11

版本号:V1.1

产品简述 产品详情 产品视频 留言咨询
       本设备应用于锂离子软包电池Z字形叠片工艺,采用手工上料、自动定位堆叠,手动夹具下料方式工作。通过更换定位模具实现尺寸范围内的极片叠片,适合实验室用于产品的工艺摸索。
  功能特点
  • 叠片自动定位,位置精度高;
  • 可更换定制模具,兼容多种电芯尺寸;
  • 叠片层数(奇数层)可设定;
  • Z字形叠片,隔膜低张力控制;
  • 隔膜自动热切,切口平整;
  • 吸盘吸片范围大小可调整,可兼容一定尺寸范围内的极片;
  • 内置真空泵,不需外接真空泵。
  • PLC控制,HMI操作,方便易用。
  技术参数
电源 单相AC220V±10%(可定制AC110V),频率50Hz/60Hz,功率2KW
气源 0.5-0.8MPa压缩空气
真空源 压力好于-60Kpa(内置真空泵)不需外接
叠片类型 Z字叠片
导辊幅宽 440mm
基材幅宽 Max.400mm
隔膜张力 ≥5N可调
隔膜卷芯 3英寸
隔膜卷径 Max.250mm
切刀 长410mm,加热温度 Max.220℃
叠片速度 5片/min(典型值)
整形台 盛料厚度Max.8mm
叠片尺寸 长200~380mm,宽100~200mm,厚 Max.15mm(负极极片尺寸,不含极耳)

可根据客户提供尺寸定制夹具

参考电芯 正极:L324mm x W113mm,负极: L328mm x W116mm(不含极耳)

此尺寸为标配模具,其他尺寸需定制

叠片精度 ≤±0.5mm(极片间相对位置尺寸,叠片层数21)
设备尺寸 L1420*W1200*H1800mm
重量 约860Kg
  • MSK-111A-EL 自动叠片机 宣传视频
  • MSK-111A-EL 自动叠片机 操作前期准备工作
  • MSK-111A-EL 自动叠片机 操作视频
