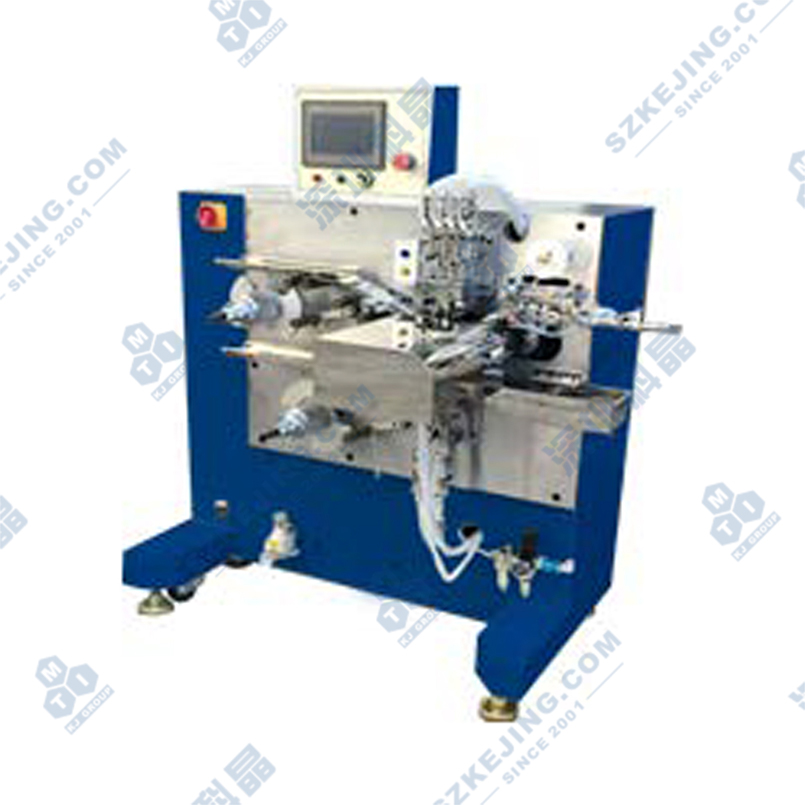

MSK-112A-RS 自动贴胶方形卷绕机

应用范围:本设备主要用于方型锂离子电池电芯的精密卷绕。(仅适用于单面陶瓷隔膜,非陶瓷隔膜,如使用隔膜为双面陶瓷涂覆隔膜,请另行咨询。)
产品型号:MSK-112A-RS
上架时间:2022-12-15
设备尺寸:L1500 *D1300*H1500mm(不包含极片料槽伸出长度)
重量:约 600Kg
版本号:V1.1

产品简述 产品详情 产品视频 留言咨询
       本设备主要用于方型锂离子电池电芯的精密卷绕。(仅适用于单面陶瓷隔膜,非陶瓷隔膜,如使用隔膜为双面陶瓷涂覆隔膜,请另行咨询。)
  功能特点
  • 采用双卷针结构,卷针宽度可以连续调整;
  • 具有极片粉尘清除装置;
  • 具有卷绕中断功能;
  • 可实现极片外包收尾或隔膜外包收尾;
  • 卷出的电芯无破损、抽芯及极片错位现象;
  • 具有产出统计功能;
  • 整机运行稳定,控制可靠,操作方便;
  • 人工导入极片、自动卷绕、自动换针、自动贴终止胶带及自动下料;
  • 贴胶带采用竖贴方式,贴胶平整,贴胶位置可精准控制且不会将电芯拉紧;贴胶稳定可靠;
  • 卷针卷绕采用最新独创的变角速度旋转技术,使隔膜与极片供料的线速度相对恒定,即达到卷绕过程中的恒张力目的,保证电芯卷绕整齐一致;
  • 两卷隔膜主动放卷,通过连接在张力摆臂轴上的编码器实时检测隔膜张力信号, 由 PLC 处理后控制隔膜放卷步进电机主动跟随张力变化而变速放料,以达到隔膜张力恒定的目的;
 技术参数
电 源 单相AC220V±5%V,频率:50Hz
功 率 1KW
气 源 5~7 kgf/cm²,100 l/min
卷针组合宽度 16~60mm
卷针组合宽度 17~60mm
隔膜宽度 20~75 mm
极片宽度 18~73 mm
极片长度 300~1200 mm
终止胶带宽度 8~15 mm
设备的生产能力 6-10PCS/min
卷绕精度

隔膜与负极、负极与正极片对齐误差均小于±0.5 mm

来料要求:

A、极片的宽度误差小于 0.1mm

B、极片的“S”弯曲误差小于 0.5mm/1000mm,且不可有翘边现象

C、隔膜料卷塔形误差小于±0.2mm,且不可有翘边现象

设备能力 5~10 PPM (与极片长度及人工上料速度有关)
鼓壳率 电芯厚度≤6mm, 鼓壳率<2%;电芯厚度>6mm, 鼓壳率<3%
设备尺寸 L1500 *D1300*H1500mm(不包含极片料槽伸出长度)
重量 约600Kg
