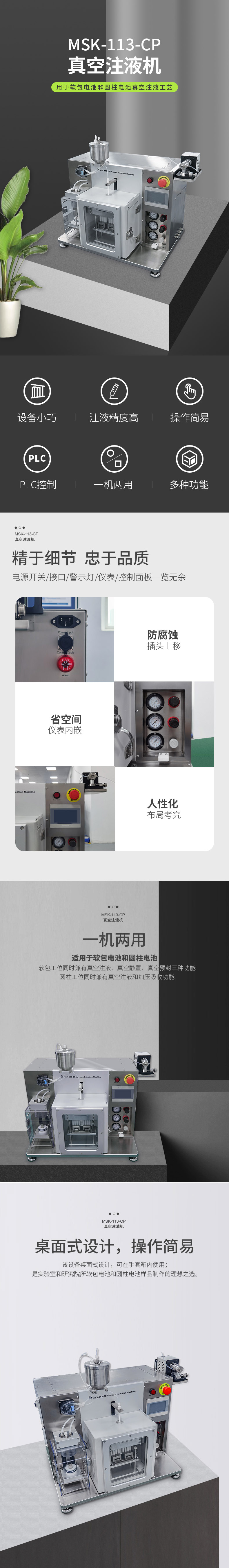

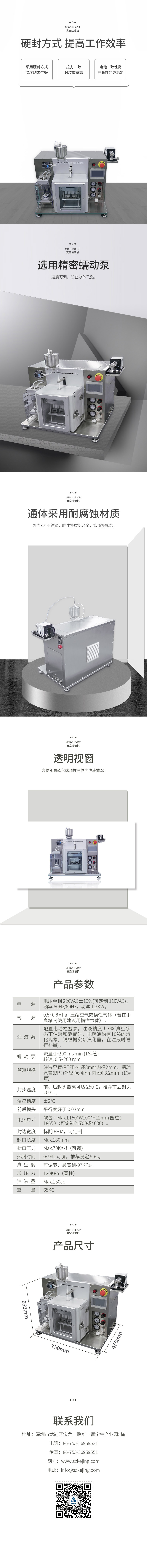

MSK-113-CP 真空注液机

应用范围:MSK-113-CP真空注液机为软包和圆柱双工位结构,软包工位可应用于软包装电池真空注液、真空静置和真空预封口工艺;圆柱工位可应用于圆柱电池的真空注液、真空静置和加压浸润工艺。该设备桌面式设计,可在手套箱内使用,是实验室和研究院所软包电池和圆柱电池样品制作的理想之选。

产品型号:MSK-113-CP

上架时间:2020-09-10

设备尺寸:L670*W480*H650mm

重量:约76.5Kg

版本号:V1.6



产品简述 产品详情 产品视频 留言咨询
       MSK-113-CP真空注液机为软包和圆柱双工位结构,软包工位可应用于软包装电池真空注液、真空静置和真空预封口工艺;圆柱工位可应用于圆柱电池的真空注液、真空静置和加压浸润工艺。该设备桌面式设计,可在手套箱内使用,是实验室和研究院所软包电池和圆柱电池样品制作的理想之选。
  功能特点
  • 高真空度条件下进行真空注液,可实现电解液对极片的充分浸润,缩短静置时间;
  • 一机两用,同时适用于软包电池和圆柱电池;
  • 软包工位同时兼有真空注液、真空静置、真空预封三种功能;
  • 圆柱工位同时兼有真空注液和加压浸润功能;
  • 两种工位切换方便,更换管道也非常方便;
  • 注液速度可调,防止注液时电解液飞溅;
  • 高精度注液泵由PLC控制,确保注液精度;
  • 在不同真空度的条件下,可分多次分段进行真空注液、静置,更充分的完成极片的浸润;
  • 缓存罐液位报警功能,防止因罐内液体过多外溢;
  • 设备装有门禁,开门无法动作,保证操作者的安全;
  • 设备桌面式设计,操作简易;
  • 一体式设计,设备小巧,可按传统工艺在手套箱内使用,也可在干燥房内使用。
  技术参数
电 源 单相AC220V±10%,频率50Hz (可定制AC110V/60Hz),功率1.2KW
气 源 0.5~0.8MPa压缩空气或惰性气体(若在手套箱内使用建议用惰性气体)
适用电池 软包:Max.L180*W180*T12mm(包含气袋),详见电池尺寸图

圆柱:标配18650、21700、4680夹具,可定制其他不同规格夹具

封口长度 封头长度190mm,有效封口长度Max.180mm
封边宽度 2~10mm,标配封边宽度6mm
封口厚度 0~0.5mm
封口压力 Max.70Kg·f(0.6MPa)
封头温度 Max. 220℃,可自由设定
热封时间 0~99s可调,建议设定5~6s
真 空 度 可调节,最高到-95KPa(在标准大气压下测得,客户自备真空源)
注 液 泵 配置高精度注液泵,真空注液精度可参考“注液精度表”,注液量和注液速度PLC可设定
注液精度(软包) 注液量 5g 50g 100g
注液精度 ±1.5% ±1% ±0.8%
介质:电解液(N8Y01);注液泵转速为100r/min,转移泵转速为200r/min,注液真空-80KPa
注液精度(圆柱) 注液量 1g 5g 10g
注液精度 ±7% ±3% ±2.5%
介质:电解液(N8Y01);注液泵转速为30r/min,注液真空-20KPa,静置真空-60KPa
注液时间 软包电池 圆柱电池
标定时间:2 min之内

软包电池注液量50g的注液时间3 min之内

(以上注液时间由我司实验室提供,所有时间数据仅供参考,以实际为准)

标定时间:2 min之内

18650标准圆柱电池注液量5g,共分10次注入的注液时间8.7min

(以上注液时间由我司实验室提供,所有时间数据仅供参考,以实际为准)

管道规格 输液管(PTFE)外径Φ3mm内径Φ2mm,注液泵管(BPT)外径Φ5mm内径Φ3mm

转移泵管(BPT)外径Φ6.4mm径Φ3.2mm

加 压 力 Max.120KPa(圆柱)
缓 存 罐 储液Max.150ml

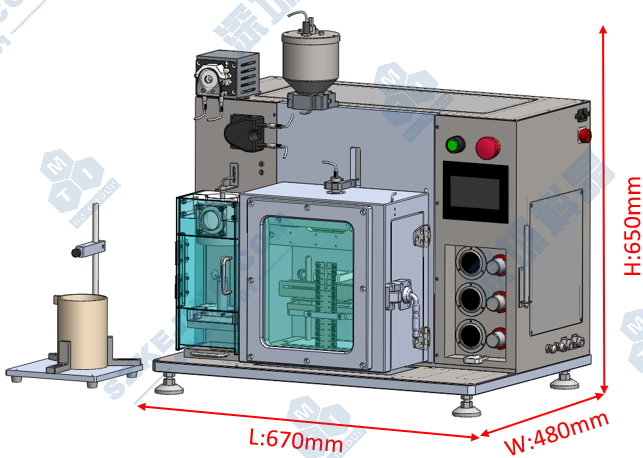

设备尺寸 L670*W480*H650mm
重 量 约76.5Kg


  • MSK-113-CP 真空注液机 宣传视频
  • MSK-113-CP 真空注液机 操作视频
