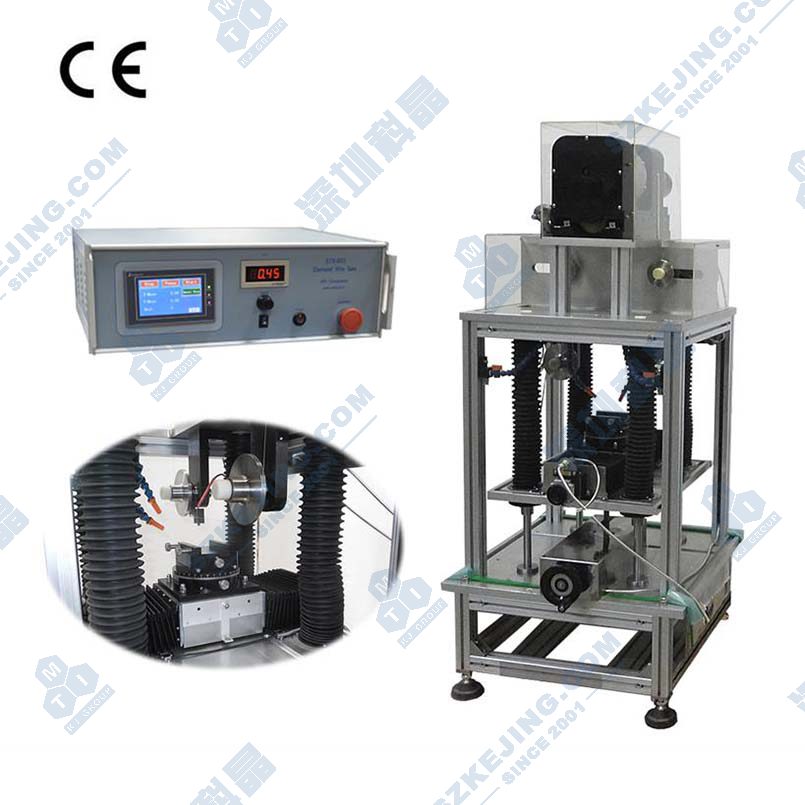

STX-603 精密金刚石线切割机

应用范围：STX-600系列金刚石线切割机是经过CE认证的切割设备。主要用于材料分析样品的精密切割，例如晶体、陶瓷、玻璃、蜂窝陶瓷（汽车尾气处理载体薄壁、易碎）、岩样、矿样、金属、塑料、PCB、耐火材料、建筑材料、高分子材料、生物及仿生复合材料等。本机尤其适合于进行超薄片的精密切割，薄片厚度可以达到0.2mm。STX-600系列金刚石线切割机是连续切割型金刚石线切割机，设置好切割程序后试样连续进给，无需手动调节，切割后的样品尺寸精度高，在±10μm的范围内。STX-600系列金刚石线切割机的切割线采用单根线循环往复的运动模式，可使用的金刚石线的长度为（80m或150m，根据具体设备型号确定），一次上线的使用寿命长，大大提高了切割效率。张紧轮采用气动张紧的模式，气压的大小可根据线径的粗细进行调整，当线径过细时可有效的保护切割线不会因张紧力过大而断裂。当切割机配合电动转台使用时可进行精密切割，切割出的样品表面状态好，呈无线痕的磨砂面。

产品型号：STX-603

上架时间：2019-09-05

A^-A⁺

产品简述产品详情产品视频留言咨询

STX-600系列金刚石线切割机是经过CE认证的切割设备。主要用于材料分析样品的精密切割，例如晶体、陶瓷、玻璃、蜂窝陶瓷（汽车尾气处理载体薄壁、易碎）、岩样、矿样、金属、塑料、PCB、耐火材料、建筑材料、高分子材料、生物及仿生复合材料等。本机尤其适合于进行超薄片的精密切割，薄片厚度可以达到0.2mm。STX-600系列金刚石线切割机是连续切割型金刚石线切割机，设置好切割程序后试样连续进给，无需手动调节，切割后的样品尺寸精度高，在±10μm的范围内。STX-600系列金刚石线切割机的切割线采用单根线循环往复的运动模式，可使用的金刚石线的长度为（80m或150m，根据具体设备型号确定），一次上线的使用寿命长，大大提高了切割效率。张紧轮采用气动张紧的模式，气压的大小可根据线径的粗细进行调整，当线径过细时可有效的保护切割线不会因张紧力过大而断裂。当切割机配合电动转台使用时可进行精密切割，切割出的样品表面状态好，呈无线痕的磨砂面。

性能指标和基本配置
主要特点	● 适用于脆性、容易解理晶体的精密切割。 ● 采用金刚石线进行切割，切割质量优良。 ● 采用铝型材结构，美观轻便。
线速度	0-3m/s 0-5m/s 0-8m/s
绕丝筒电机参数	AC220v 50Hz 250w AC220v 50Hz 300w
切割线总长度	80m 150m
电动角位台角度调节范围	±10°
电动角位台重复定位精度	±8″
电动角位台中心承载重量	5kg
样品重量（max）	10kg 3kg
电动转台旋转角度	0-360°
电动转台重复定位精度	0.02°
手动角位台角度调节范围	±15°
手动角位台角度调节精度	5′
手动转台旋转角度	0-360°
手动转台旋转角度精度	5′
外形尺寸(长x宽x高mm)	617x620x1450 617x620x1500
样品调节机构	手动三维调节台（手动转台、手动角位台）电动二维调节台（电动转台）
Z轴行程	≤160mm
Y轴行程	≤180mm
切割样品直径（max）	Φ150mm
张紧结构	气动张紧
张紧力调节范围	0.1-0.4MPa
金刚石线使用直径	＜0.45mm
机床重量	≈170kg ≈180kg ≈183kg
标准配件	1	聚乙烯（PE）张紧轮	2个
	2	聚乙烯（PE）导向轮	2个
	3	金刚石线	2卷
	4	水泵	1个
	5	树脂陶瓷块	2块
	6	石蜡棒	4根
可选配件	● 金刚石线（Ø0.125mm、Ø0.25mm、Ø0.35mm、Ø0.42mm） ● 循环泵 ● 切割专用油 ● 静音无油空气压缩机 ● DX-100单晶定向仪
保修期	一年保修，终身技术支持。特别提示： 1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。点击查看售后服务承诺书。
