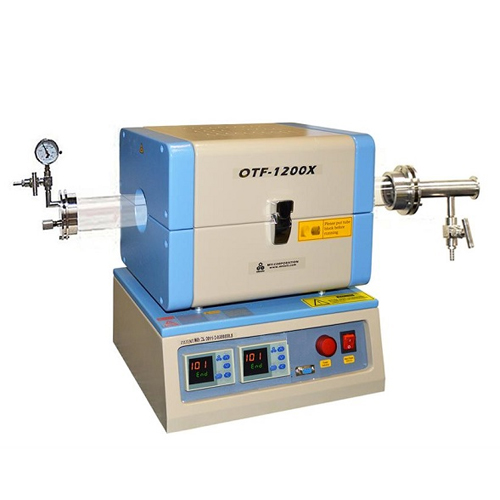

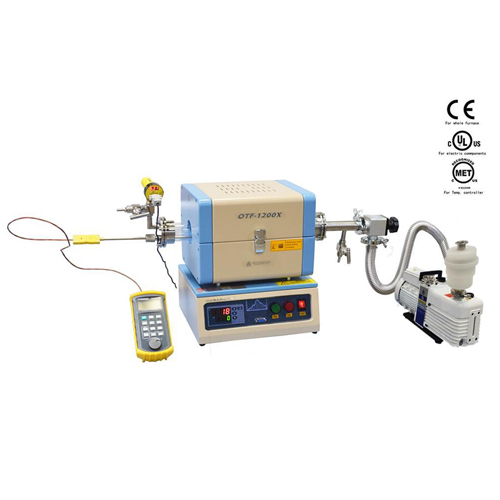

OTF-1200X-S-II 1200℃小型双温区开启式管式炉

应用范围:OTF-1200X-S-II是一款通过CE认证的小型双温区开启式管式炉,其最高工作温度可达1200℃,此款管式炉的炉管为高纯石英管,其直径为25mm50mm。配有一套不锈钢密法兰,可对样品在真空状态或气氛保护状态下进行热处理。管式炉拥有两个加热长度为100mm的加热区,两个温区最大的温度梯度为200℃,若两个温区设置同样的温度程序,可得到100mm恒温区。两个温控系统分别独立控制两个温度,都可设置30段升降温程序,其控温精度为+/-1℃。

产品型号:OTF-1200X-S-II

上架时间 :2019-07-24

安装尺寸:750 L x 300W x 400 H mm

重量:约35Kg

产品简述 产品详情 产品视频 留言咨询

       OTF-1200X-S-II是一款通过CE认证的小型双温区开启式管式炉,其最高工作温度可达1200℃,此款管式炉的炉管为高纯石英管,其直径为25mm或50mm。配有一套不锈钢密法兰,可对样品在真空状态或气氛保护状态下进行热处理。管式炉拥有两个加热长度为100mm的加热区,两个温区最大的温度梯度为200℃,若两个温区设置同样的温度程序,可得到100mm恒温区。两个温控系统分别独立控制两个温度,都可设置30段升降温程序,其控温精度为+/-1℃。

 性能指标和基本配置
名称 1200℃小型双温区开启式管式炉OTF-1200X-II-S
炉体结构 ● 双层壳体结构,可使表面温度低于60℃
● 采用高纯氧化铝纤维做为炉膛材料,并且表面涂有氧化铝涂层(可提高加热效率和延长使用寿命)
● 两个4”长的加热区,可以独立控制温度

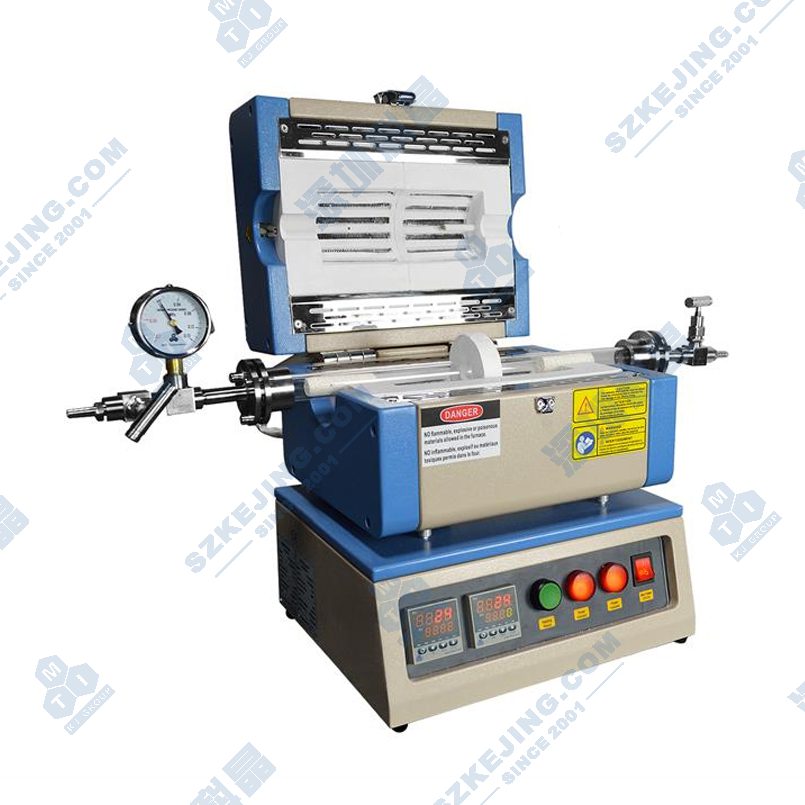

● 设备体积小巧,结构紧凑(图一)

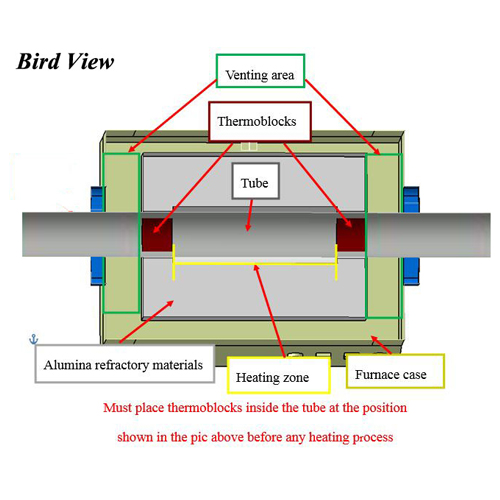

● 双加热区之间设计有氧化铝圆形隔断,可帮助您在管内建立温度梯度
● 所有电子元件(> 24V)均通过UL认证,准备通过TUV,CSA和UL测试

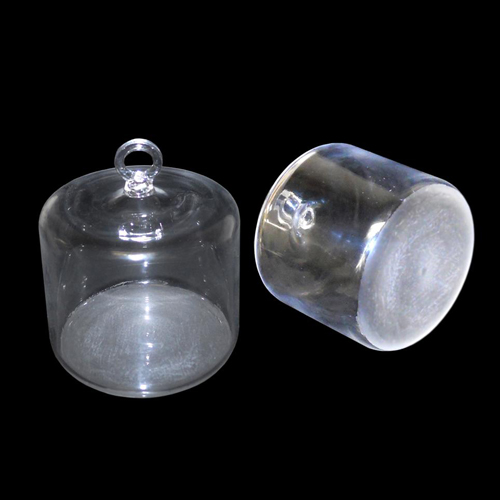

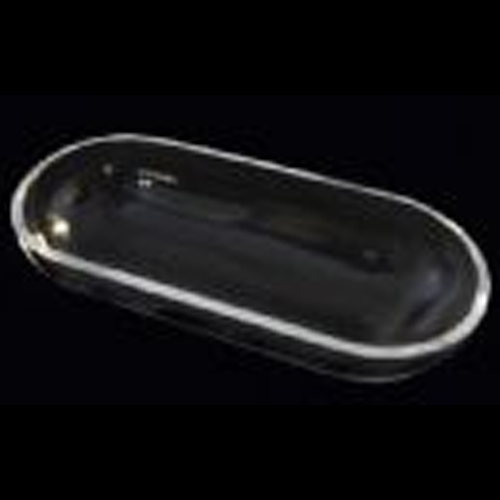

● 可选购石英管堵及石英坩埚,可增加炉管内洁净度及真空度(图三、四)
1    1    1    1
基本参数 ● 热偶:K型热偶
● 建议升温速率:≤10℃/min
● 温度:1100℃ (1200℃<1h)
● 电源:AC220,50Hz
● 最大功率:1.5KW
高纯石英管尺寸 ● 高纯石英管尺寸:
● Φ25 x 610(mm)
● Φ50 x 600(mm)
● Φ60 x 600(mm)
加热区 加热区长度:200mm (双温区:100mm+100mm)
加热元件 掺钼铁铬铝(表面涂有氧化锆涂层,可以极大程度延长使用寿命)

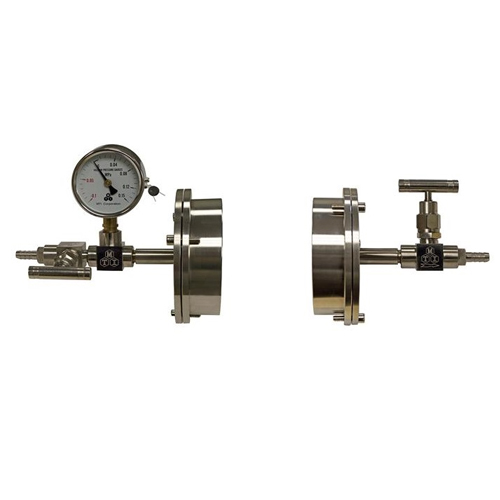

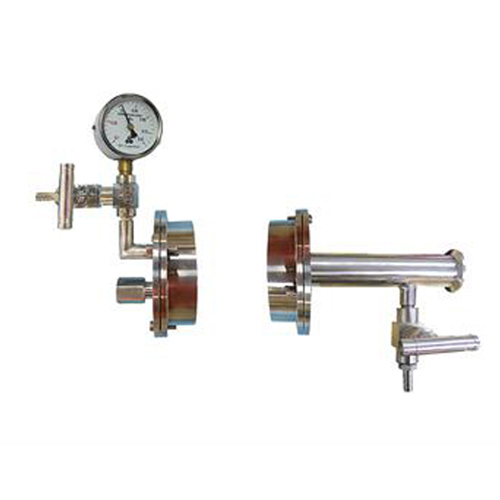

密封法兰 ● 一对SS304不锈钢真空法兰与双高温硅O形环包括在内
● 两个针阀已分别安装在两个法兰上(下图)
● 一个真空压力表安装在一侧法兰(下图)
1

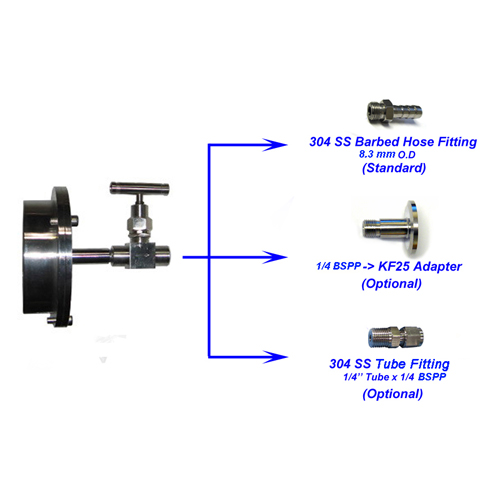

可选 ● 1.法兰上标配安装的是Φ8的宝塔嘴接头
● 2.为了获得较好的抽气速率可以配用KF25的转接头
● 3.为了较好地向炉管中通入气体可以配用1/4"的不锈钢卡套接头
可选:您可以选购kf25真空口法兰(图二)

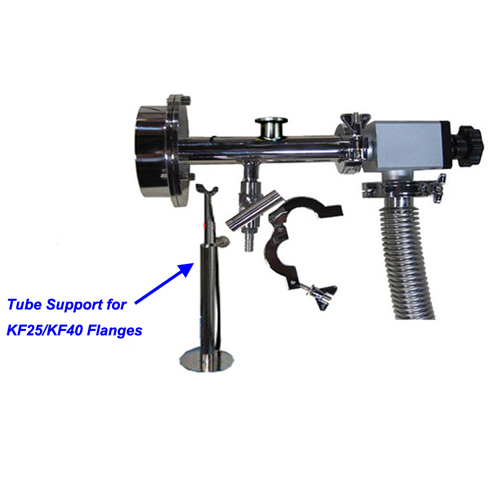

可选:您可以订购法兰支架(图三)
1    1    1

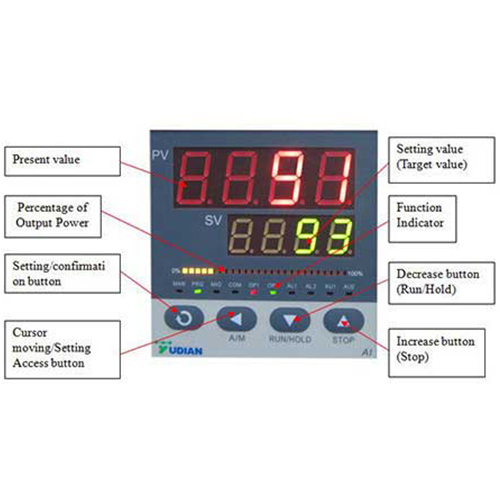

温控系统 ● 包含一款YD518P型温度控制器
● PID自动控温系统
● 智能化30段可编程控制
● 控温精度:±1℃
● 两个温区分别有两个独立的温控系统控制
● 默认DB9 PC通信连接端口
● 通过MET认证
● 可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据
1

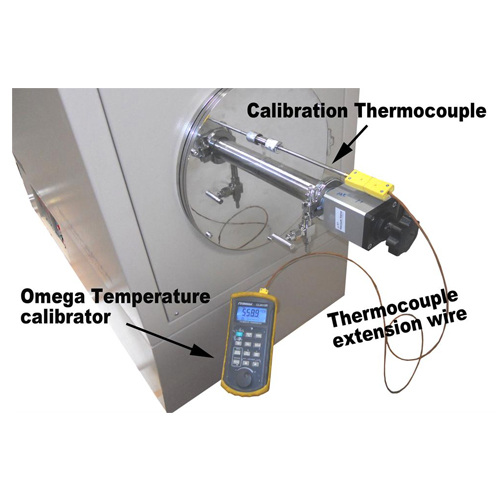

温度校准(可选) ● 定期对管式炉进行温度校准,可保持温度的准确性和均匀性。您可以在我公司选购一个简单的校准工具包,辅助您完成这项工作,完整的校准套件包括

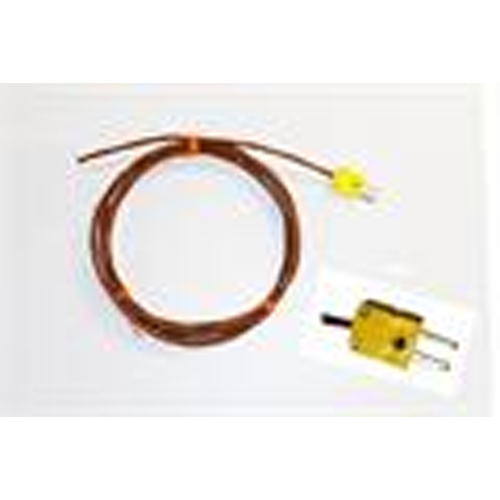

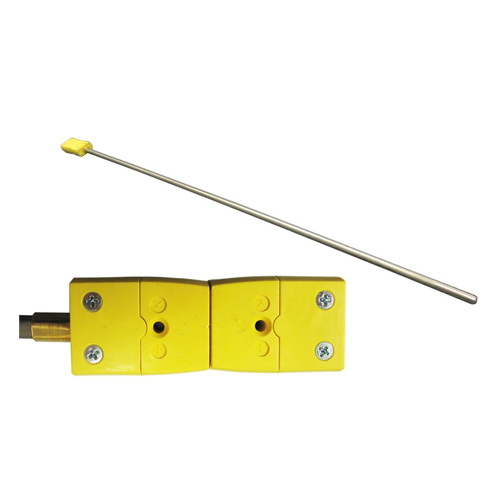

● 48”L(1/4”OD)K型热电偶校准

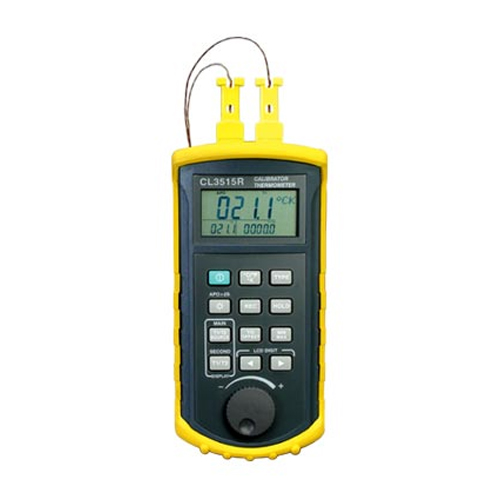

● 一Omega温度校准器
● 热电偶补偿线
1    1    1    1    1

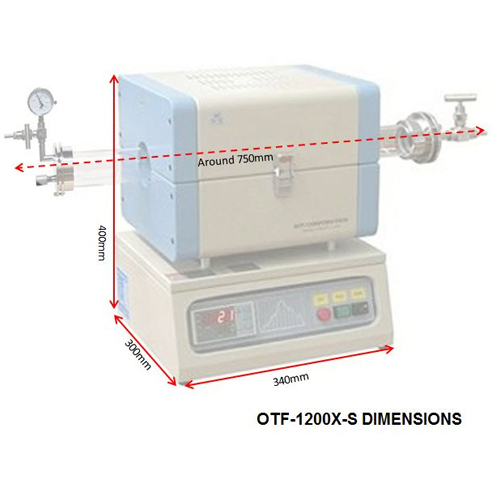

外形尺寸 750 L x 300W x 400 H mm
1
净重 约35Kg
质保期 ● 一年保修,终身技术支持。
● 特别提示:1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
点击查看售后服务承诺书。

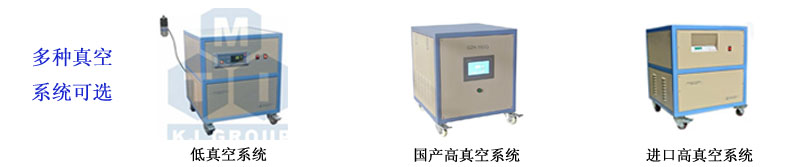

真空系统 ● 通过机械泵可达到50mTorr(参考值,详情请点击)
● 通过分子泵泵可达到10E-5 Torr(参考值,详情请点击)
1

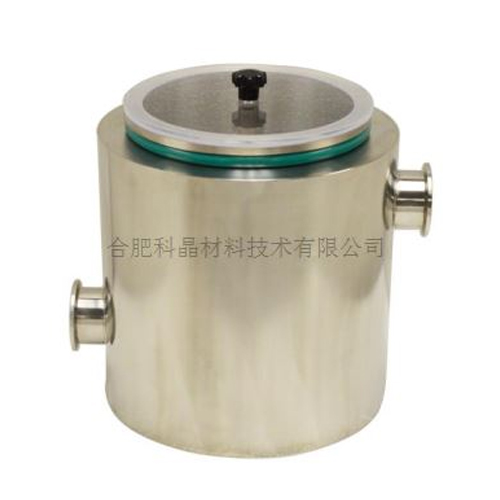

● 可选购一个冷真空阱,以避免真空泵造成污染
1
质量认证 ● 所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。
1
使用注意事项 ● 炉管内气压不可高于0.02MPa

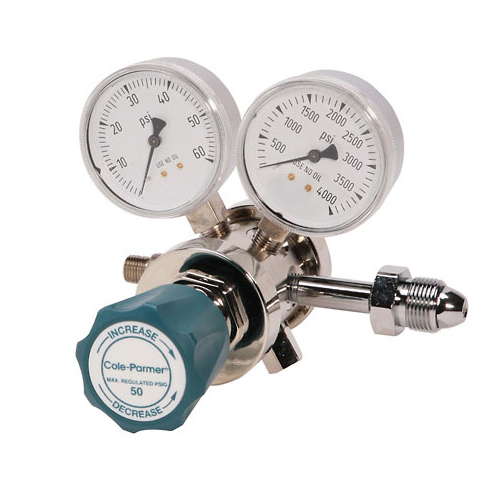

● 由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全(图一)
● 当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当
● 进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击
● 石英管的长时间使用温度<1100℃
● 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉 管破裂,法兰飞出等)

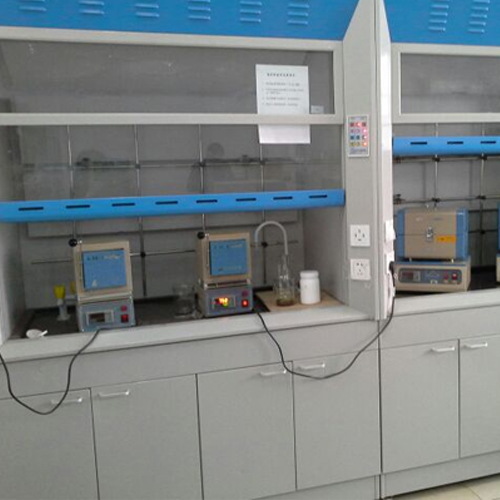

● 为了安全,您可以考虑将小管式炉放在通风柜内(图二图三)
1    1    1
        图1                        图2                    图3
