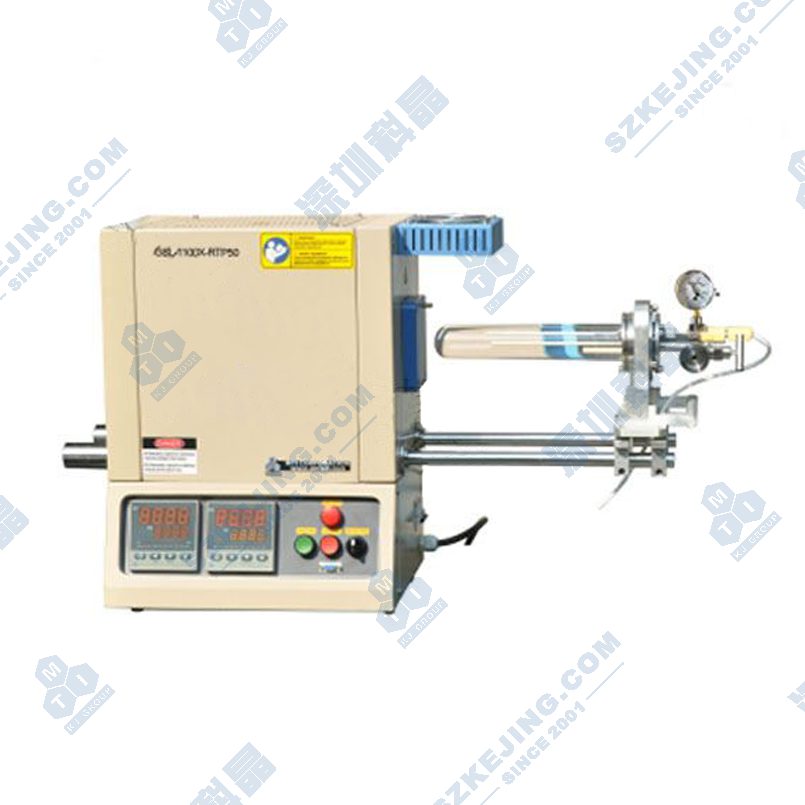

GSL-1100X-RTP50 1100℃快速热处理炉

应用范围:GSL-1100X-RTP50是一款CE认证的快速加热冷却炉,配置50mm OD×44mm ID×304.8mm L的高纯石英管(单端封口),最高工作温度可达1100℃,一滑轨安装在右侧法兰处用于炉管的手动移动,从而实现快速的加热冷却。为取得最快加热,可以预先加热炉子到设定的温度,然后将炉管插入到加热区内;为获得最快冷却,可在样品加热后从加热炉中移出炉管在空气中进行强冷。加热和冷却速率在真空或者惰性气体环境下可以达到10°C/s,是低成本快速热处理的理想炉子。

产品型号 :GSL-1100X-RTP50

上架时间 :2019-07-17

安装尺寸:400mm L×305mm W×530mm H

重量:约45Kg

产品简述 产品详情 产品视频 留言咨询

       GSL-1100X-RTP50是一款CE认证的快速加热冷却炉,配置50mm OD×44mm ID×304.8mm L的高纯石英管(单端封口),最高工作温度可达1100℃,一滑轨安装在右侧法兰处用于炉管的手动移动,从而实现快速的加热冷却。为取得最快加热,可以预先加热炉子到设定的温度,然后将炉管插入到加热区内;为获得最快冷却,可在样品加热后从加热炉中移出炉管在空气中进行强冷。加热和冷却速率在真空或者惰性气体环境下可以达到10°C/s,是低成本快速热处理的理想炉子。

 性能指标和基本配置
结构&特点

● 配置单端封口石英管,一滑轨安装在右侧法兰处用于炉管的手动移动
● 管子一端安装真空法兰,真空度用分子泵可以到10-5Torr,机械泵可到10-3Torr。
● 法兰处可插入一根直径1/4”热偶用来监测管内实际温度

工作电源

● 电压:AC208-240V,50/60Hz
● 功率:2.5KW

最高工作温度

1100℃

温度精度

±1℃

加热区长度

152mm

恒温区

100mm(±1℃)

加热元件

硅碳棒4根

热电偶

2个S型热电偶:1根用于测量和控制炉体温度,1根用于监测炉管内样品的实时温度
1 1

温度控制

● 两个温区分别由两个独立的温控系统控制
● 采用PID方式调节温度,可设置30段升降温程序
● 设置有超温和断偶保护
● 控温精度为±1℃
● 设备面板上带有RS485通讯接口
● 可选购PC控制模块,可采用电脑来设置和显示温度曲线

加热和冷却速率

加热速率:                                     冷却速率:
30°C/sec (RT - 500°C);               16°C/sec (1100°C - 800°C);
12°C/sec (500°C - 800°C);          9°C/sec (800°C - 600°C);
5°C/sec (800°C - 900°C);            5°C/sec (600°C - 500°C);
3.6°C/sec (900°C - 1000°C);       3.6°C/sec (500°C - 400°C);
1°C/sec (1000°C - 1100°C);        2.5°C/sec (400°C - 300°C);

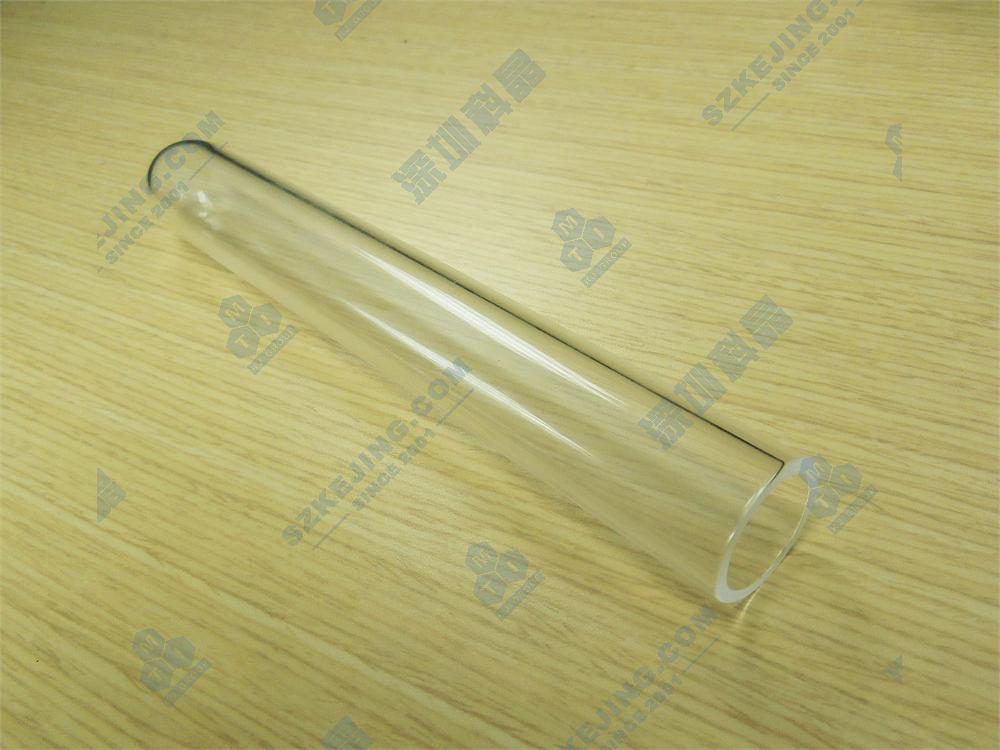

炉管尺寸

● 单端封口高纯石英管
    尺寸:50mm OD×44mm ID×304.8mm L
    最高工作温度:1100℃(常压下)
1
● 可选:CF高真空法兰
   最高温度:1000℃,10-6Torr
  1000℃(真空下)
1

滑轨

● 镀Cr厚钢板做的双向滑轨
● 滑动长度:350mm

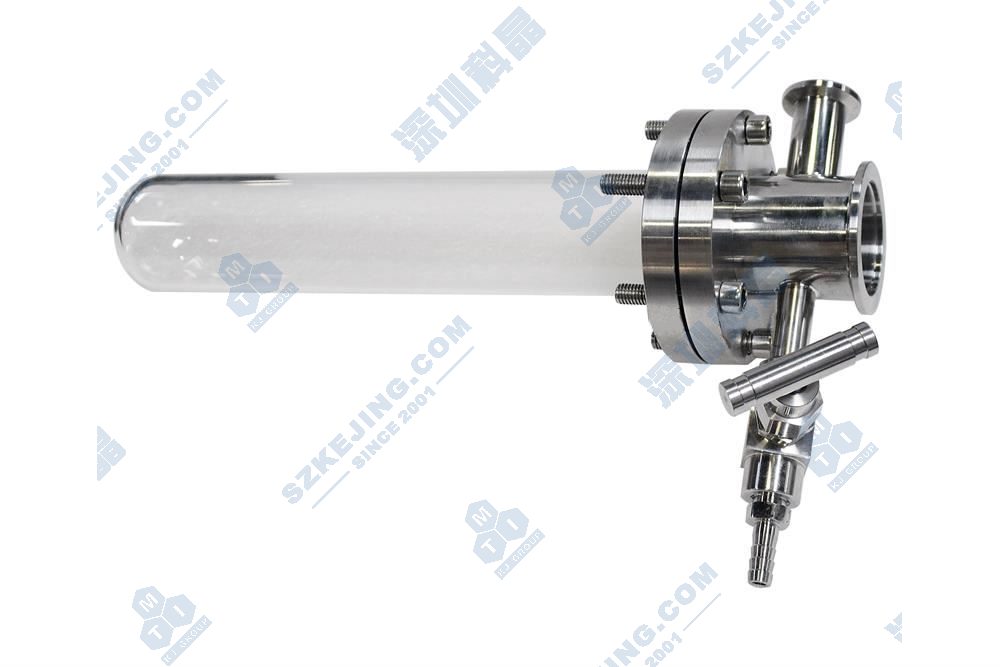

密封法兰

● 管子一端安装真空法兰,标配一机械压力表

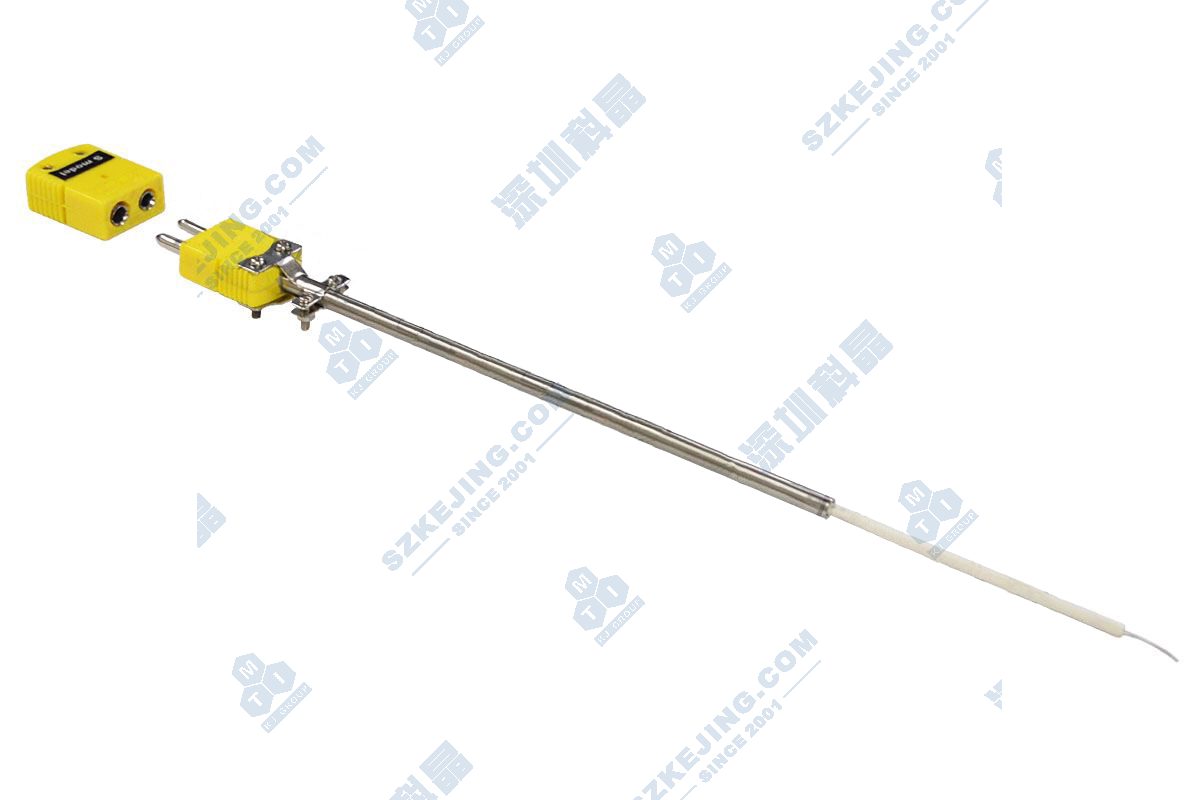

● 法兰处可插入一根直径1/4”热偶用来监测管内实际温度

真空度

● 取决于所选真空泵(真空泵不在标配中)
● 10-5Torr(采用分子泵)
● 10-2Torr(采用机械泵)
1

产品尺寸

400mm L×305mm W×530mm H

产品重量

~45kg

应用注意事项

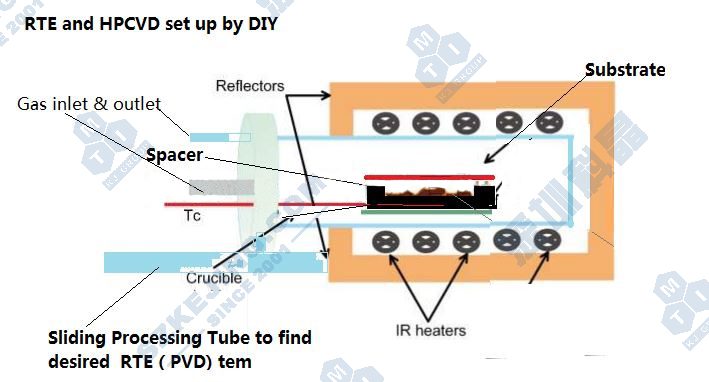

可利用此设备DIY构建快速热蒸发以及物理化学气相沉积工艺,如下图:
1

使用注意事项 ● 炉管内气压不可高于0.02MPa
● 由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全
● 当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当,保持在常压状态
● 进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击
● 石英管的长时间使用温度<1100℃
● 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉管破裂,法兰飞出等)
质量认证

CE认证

保修期 一年保修,终身技术支持。
特别提示:
1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
点击查看售后服务承诺书。
