实验设备

● 炉体设计为开启式
● 采用双层壳体结构，并带有风冷系统，使得壳体表面温度小于60℃
● 炉膛采用高纯氧化铝纤维，最大程度减少能量损失 铝制散热器安装于壳体上，托住炉管，使得法兰温度<80℃
● 内炉膛表面涂有美国进口的高温氧化铝涂层可以提高设备的加热效率，同时也可以延长仪器的使用寿命
● 所有电气部件均为UL认证，并可通过TUV、CSA认证

● 工作温度：随气压而定，具体请参考下表
● 注意：为特殊炉管，温度与压力密切相关，数据仅供参考。请在购买前请与我公司销售人员仔细沟通。
● 建议升温速率：0-600℃ ≦10℃/min
                           600℃ - 900℃ ≦3℃/min
                           900℃ - 1100℃ ≦1℃/min
● 加热长度：330mm
● 最大功率：1.5KW
● 电压：AC 208 - 240V 单相, 50/60 Hz
● 加热元件：掺钼铁铬铝合金（表面涂有氧化锆涂层，可延长使用寿命）

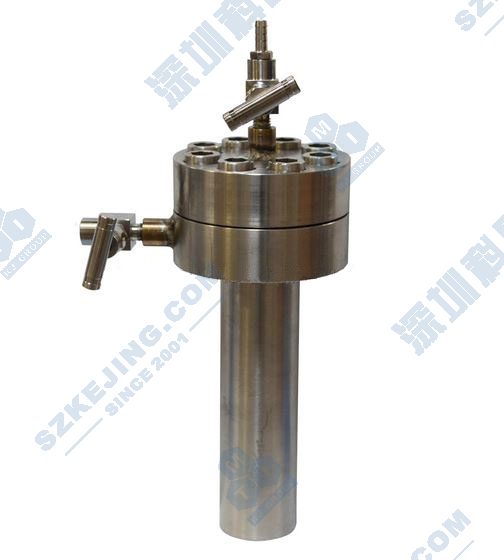

● 特殊镍基合金管
● 尺寸：55mm O.D * 20mm I.D * 210mm L  ；  65mL容量
65mm O.D * 25mm I.D * 210mm L  ；  100mL容量
● 1/4NPS内螺纹接口安装在炉管两边法兰上
注意：
● 请勿将样品直接放入炉管内，可在本公司选购小型样品舟来盛放样品，避免样品与管合金发生反应。
（点击图片查看详细资料）
● 高温高压管属于耗材，不在质保范围内。

● 氧气和惰性气体，如N2、Ar和He。
注意:
●实验时请用石英或氧化铝舟来盛放样品，切勿将样品直接放在没有坩埚的高温高压管内。如果您执意将样品直接放在炉管内，这样将会使高温高压管使用寿命将大大降低。
●为了避免样品污染，最好是用金箔或镍箔将样品包住后放入氧化铝或石英舟中，再放入炉管中进行烧结。

● 采用PID方式调节温度，可设置30段升降温程序
● 温控仪表中带有过热和断偶保护
● 控温: +/-1℃
● 热电偶型号：K型

● 压力容器上安装的精密高压传感器(测量范围可达250条)，使得管内压力值显示在炉体前面板的仪表上，便于读数。
● 一个高压电磁阀安装在炉管的左端法兰上，当炉管内的气压高于所设定的压力值时，电磁阀将自动打开泄气，使炉管内的气压回复到设定值。
● 注意：电磁阀所能承受的最大气压为15Mpa,若实验要求炉管内的气压大于15MPa时，不可使用电磁阀（应将电磁阀下端的针阀关闭）。

● 请在购买炉子前，准备一台电脑。
● 可选购MTS-02 控制软件，可在电脑上显示和设定压力和温度程序，以达到远程控制。
● 请购买带有PC控制的加热炉，如有疑问请联系我们的销售人员。

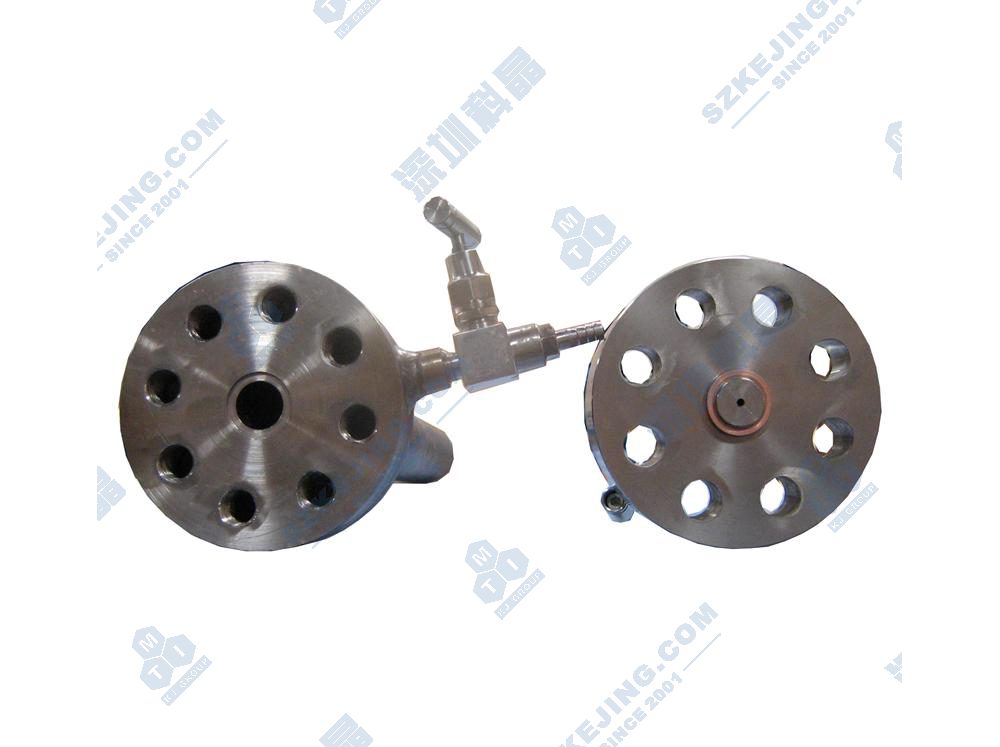

● CF法兰结构图如下(采用紫铜密封圈）
● 1/4NPS内螺纹接口安装在炉管法兰上，并在法兰两端各安装一个高压阀门，右端阀门配有压力表。
● 在两边法兰前端各安装一个铝散热器，使法兰保持在100℃以下。
● 法兰采用无氧铜密封圈密封，你可以点击下图来订购额外的铜垫片。铜垫片尺寸:63mm O.D *2mm厚度。

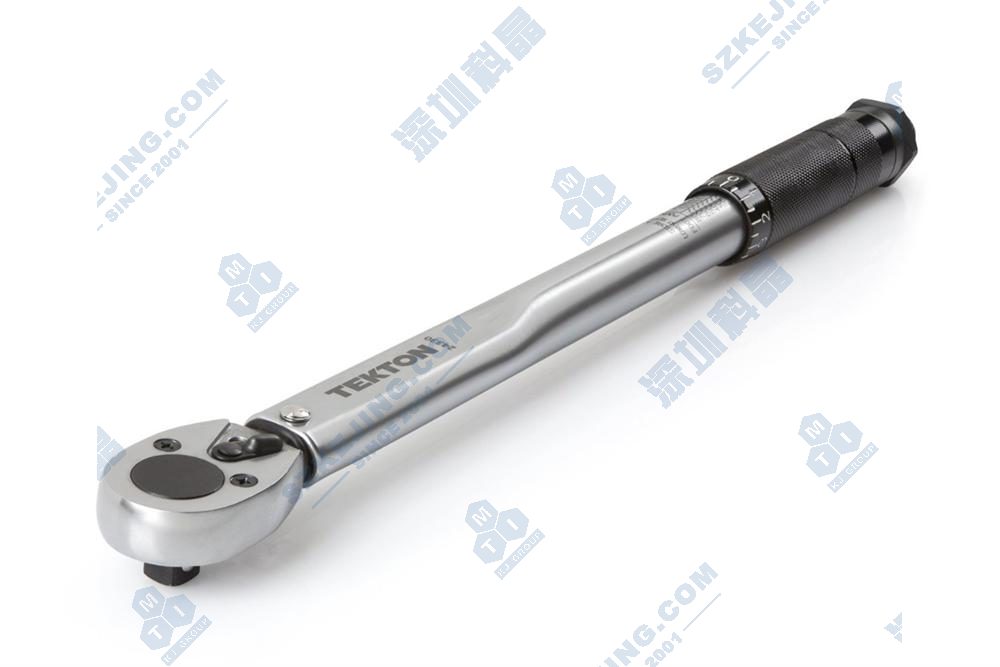

● 可在本公司选购扭矩扳手，以避免过度紧固法兰。

注意：
● 请勿将样品直接放入炉管内，可在本公司选购小型样品舟来盛放样品，避免样品与管合金发生反应。

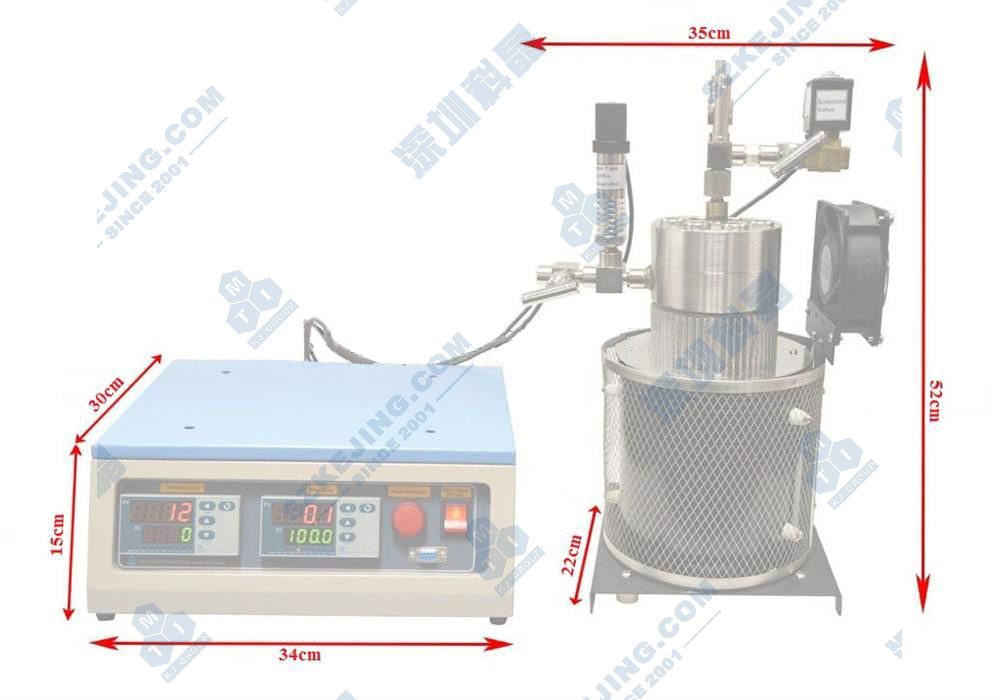

● 控制盒尺寸：340L x 300W x 150H mm
● 加热装置：350L x 220W x 520H mm

30Kg

● 在页岩油的应用中，或称其为Hydroretorting，是一种由IGT开发的过程，可以将页岩油和碳氢化合物的产量提高一倍。请点击下划线查看研究论文。
● 严禁使用使用易燃、有毒或腐蚀性气体。如果您对需要使用的气体有疑问，请务必联系科晶工程师，以便了解所有的先决条件和预防措施。
● 切勿将样品直接放入炉管内，可在本公司选购小型刚玉舟（50*5*5mm)来盛放样品，避免样品与管合金发生反应。
● 不要过度拧紧法兰螺丝，因为这可能会对法兰或螺丝造成永久性损坏。请参阅有关安装CF法兰螺栓的适当扭矩的说明。我们建议您使用扭矩扳手来拧紧与法兰的螺丝。

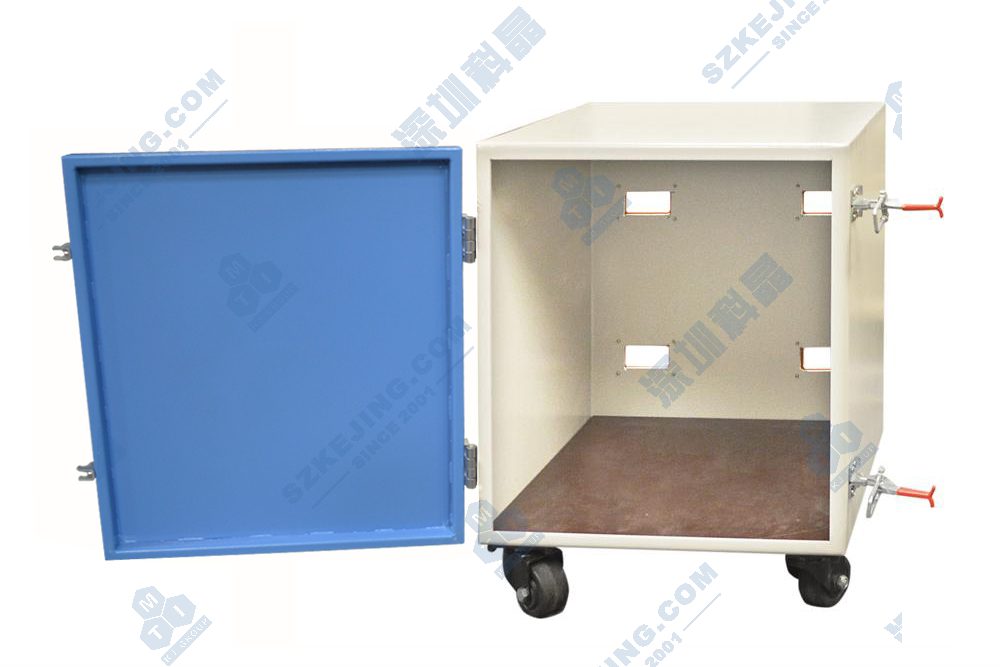

● 注意：为了实验安全，高温高压反应釜必须放入安全防爆箱，实验时人员不可面对着法兰顶部。

专利名称：一种高温高压管式炉
专利编号：ZL-2011-2-0077158.0
