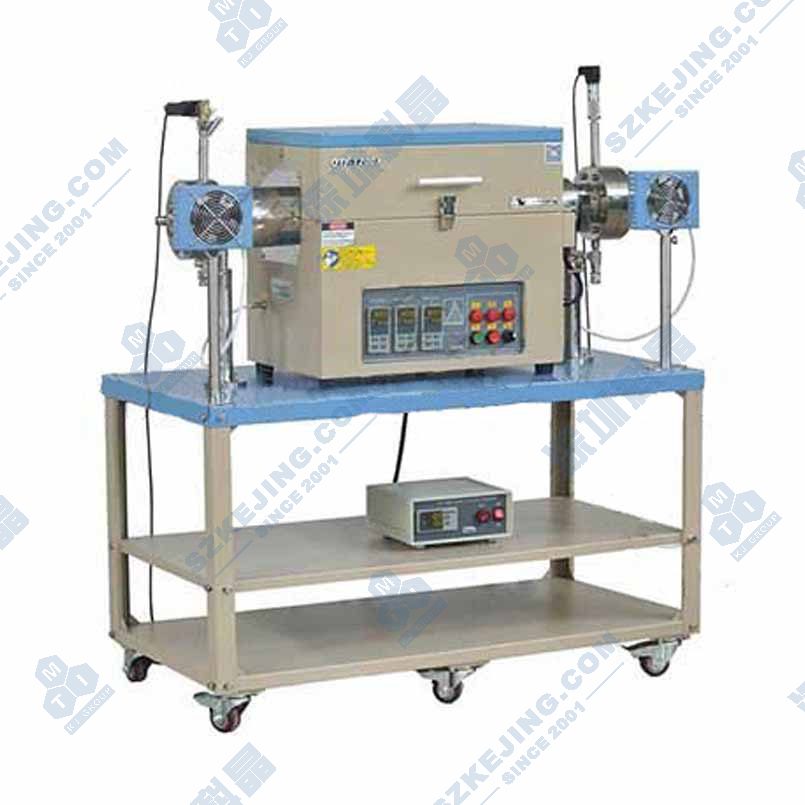

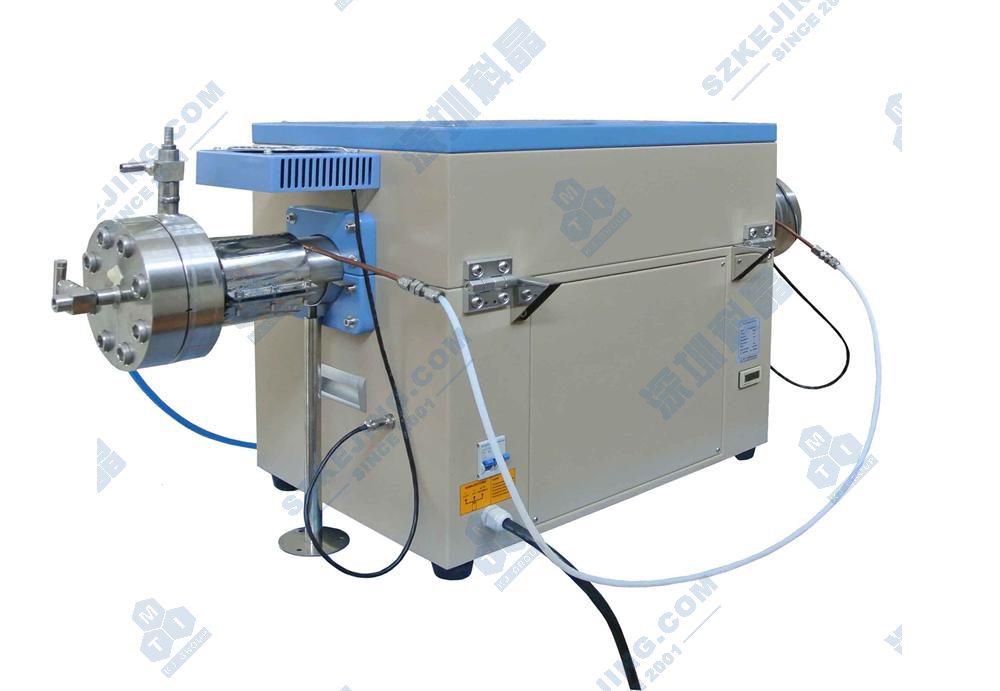

OTF-1200X-80-HPV-III-GF 1100℃三温区高压高真空管式炉

产品摘要:OTF-1200X80-HPV-III-GF是一款高压和高真空开启式管式炉,拥有三个加热区(每个温区可独立控制)。炉管采用镍基合金钢制作,此合金钢管可承受高温高压的环境,可承受最高温度为1100℃(4Mpa).

产品型号 :OTF-1200X-80-HPV-III-G

上架时间 :2019-07-15

安装尺寸:1200mmL* 600mmW* 1540mmH

重量:180Kg

产品简述 产品详情 产品视频 留言咨询

       OTF-1200X-80-HPV-III-GF是一款高压和高真空开启式管式炉,拥有三个加热区(每个温区可独立控制)。炉管采用镍基合金钢制作,此合金钢管可承受高温高压的环境,可承受最高温度为1100℃(4Mpa).

 性能指标和基本配置
炉体结构

● 炉体设计为开启式
● 采用双层壳体结构,并带有风冷系统,使得壳体表面温度小于60℃
● 炉膛采用高纯氧化铝纤维,最大程度减少能量损失 铝制散热器安装于壳体上,托住炉管,使得法兰温度<80°C
● 内炉膛表面涂有美国进口的高温氧化铝涂层可以提高设备的加热效率,同时也可以延长仪器的使用寿命
● 所有电气部件均为UL认证,并可通过TUV、CSA认证
1

基本参数

● 工作温度:随气压而定,具体请参考下表
● 注意:为特殊炉管,温度与压力密切相关,数据仅供参考。请在购买前请与我公司销售人员仔细沟通。
● 建议升温速率:00-600℃ ≦8℃/min
                           600℃ - 900℃ ≦2℃/min
                           900℃ - 1000℃ ≦1℃/min
                           1000℃ - 1100℃ ≦0.7℃/min
● 总加热温区长度:450mm
● 最大功率:4KW
● 电压:AC 208 - 240V 单相, 50/60 Hz
● 热电偶:K型
● 加热元件:掺钼铁铬铝合金(表面涂有氧化锆涂层,可延长使用寿命)

工作压力和相对应的温度 警示:
● 实验前必须在压力显示器上设置最高压力值和最小压力值。
● 高温高压管属于耗材,当你发现它发生形变时,请及时更换。
● 管内最大压力加热温度≤ 14MPa≤ 800°C≤ 8MPa≤ 900°C≤ 4MPa≤ 1000°C≤ 2.5MPa≤ 1100°C

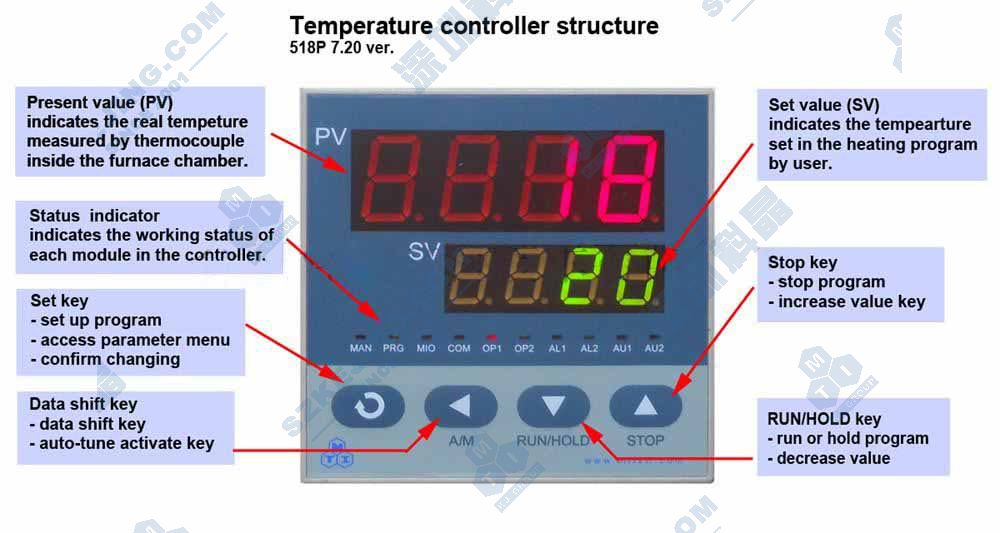

温控系统

● 三个温区独立控制,可设置30段升降温程序
● 采用PID方式来控制升降温,带有过热和断偶保护
● 可选择PC控温软件将控温程序和温度曲线导入到电脑中
1

炉管及安全框架

● 炉管采用镍基合金钢制作
● 尺寸:85mm O.D * 50mm I.D * 1000mm L
● 炉管法兰段放置在防爆箱内,以保证其安全性
注意:
● 实验时请用石英或氧化铝舟来盛放样品,切勿将样品直接放在没有坩埚的高温高压管内。如果您执意将样品直接放在炉管内,这样将会使高温高压管使用寿命将大大降低。
● 为了避免样品污染,最好是用金箔或镍箔将样品包住后放入氧化铝或石英舟中,再放入炉管中进行烧结

工作气体

● 惰性气体和氧气
●不要通入氢气和任何可燃性气体

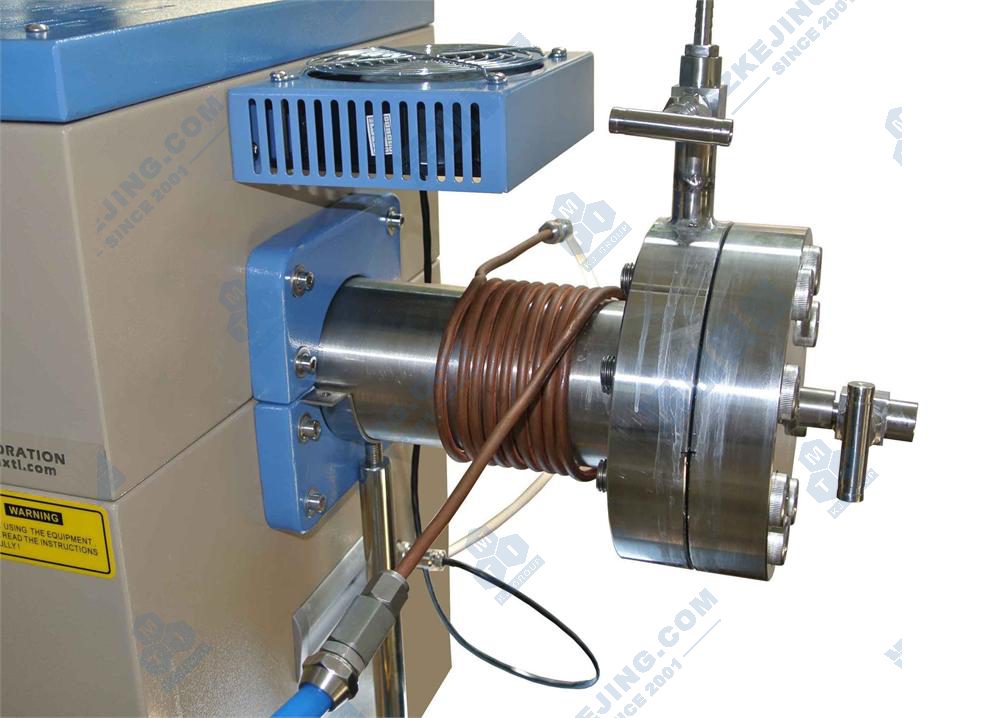

法兰和接口

● 两个CF法兰上面安装有1/4"NPT接口,可与高压软管相连接
● 仪器中包含2片无氧铜垫圈

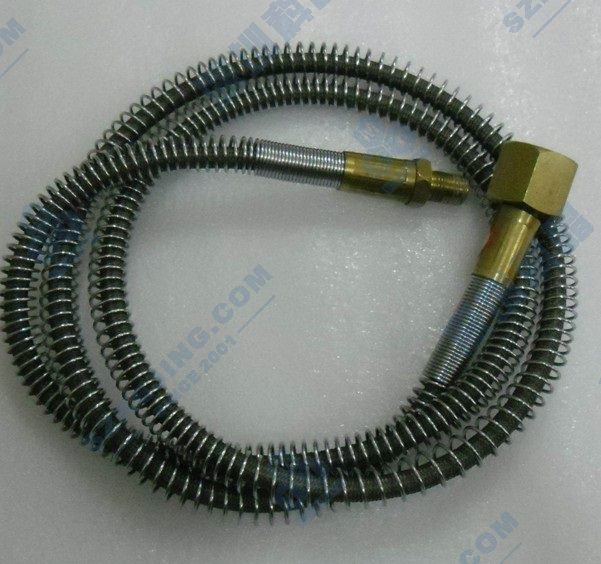

● 仪器中包含一个1/4"的高压金属软管,用于连接气瓶和炉管
● 一个16L/min 的循环水冷机
● 可在本公司选购扭矩扳手,以避免过度紧固法兰。

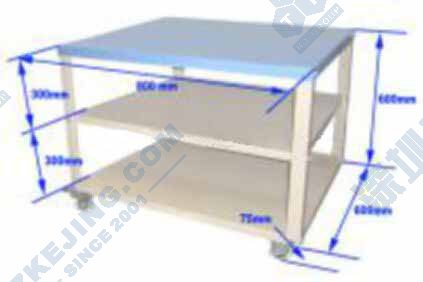

● 一辆装有安装孔的移动小车,安装方便,使用方便。
1 1 1 1 1

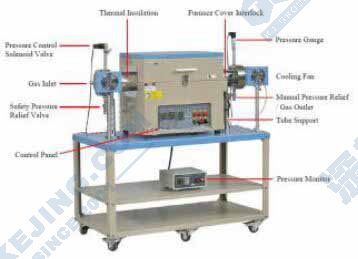

气体流量控制系统

● 炉管法兰上安装有一压力传感器,并与专用的压力显示器相连接,压力显示器上可设置炉管内的最高压力值。
● 在炉管的左端法兰上安装有一个高压电磁阀,当炉管内的气压高于所设定的压力值时,电磁阀将自动打开泄气,使炉管内的气压回复到设定值。
● 注意:电磁阀所能承受的最大气压为15Mpa,若实验要求炉管内的气压大于15MPa时,不可使用电磁阀(应将电磁阀下端的针阀关闭)。

可选设备

● 可选购我公司机械泵
● 可选购我公司分子泵
● 可选购我公司气体流量控制系统
● 请使用扭矩扳手(可选,不包括)以避免过度拧紧法兰螺栓

尺寸

1200mm(L)* 600mm(W)* 1540mm(H)

重量 180Kg
温馨提示

● 此设备必须自配台虎钳等设备以便用于拆装炉管。

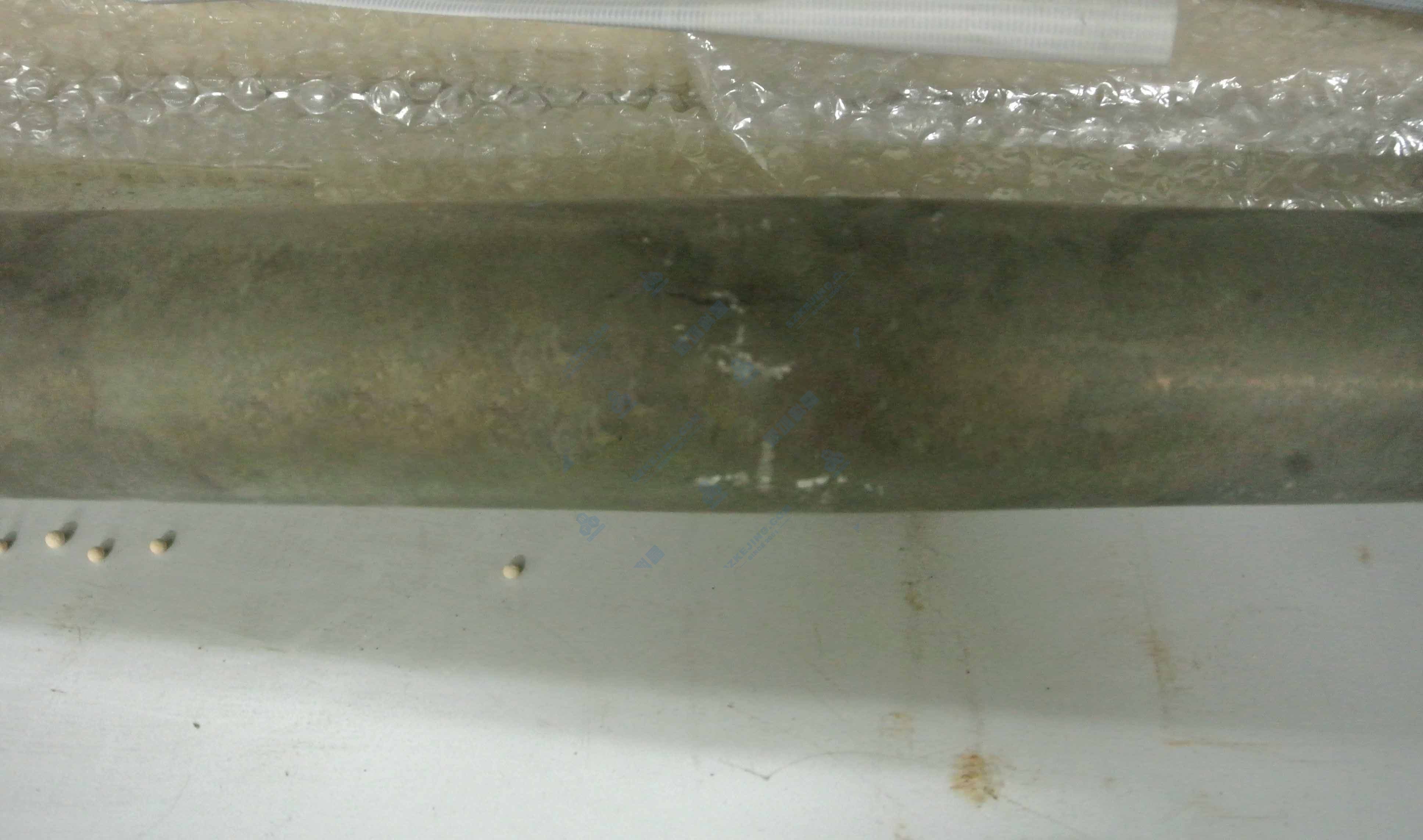

● 本公司的高温高压炉管都是采用镍基高温合金钢制作,不仅可耐温1100℃,而且延展性非常好。当实验时误操作使得镍基合金管内的气压超过最大可承受值时(超过合金管的长期强度),合金管会发生蠕变,而不是脆性破坏,然后炉管上会慢慢出现一裂缝将气体放出。这就意味着,即使在高温环境下炉管内部压力过大,也不会产生爆炸现象,而是先鼓起一个包,再产生裂缝,将气体泻出。所以用本公司高温高压炉进行高温高压实验,是绝对安全的。下图为本公司对镍基合金管所做破坏试验后的图样:
1
● 请仔细阅读说明书,了解炉管材料的强度,实验中随着温度升高,管内压力增大,可能会超过最大压力值,所以你需要在加热前计算升温过程中压力的变化,并为升温过程中设定一个安全的上限压力值。

注意事项

● 在页岩油的应用中,或称其为Hydroretorting,是一种由IGT开发的过程,可以将页岩油和碳氢化合物的产量提高一倍。请点击下划线查看研究论文。
● 进严禁使用使用易燃、有毒或腐蚀性气体。如果您对需要使用的气体有疑问,请务必联系科晶工程师,以便了解所有的先决条件和预防措施。
● 切勿将样品直接放入炉管内,可在本公司选购小型刚玉舟(50*5*5mm)来盛放样品,避免样品与管合金发生反应。
● 不要过度拧紧法兰螺丝,因为这可能会对法兰或螺丝造成永久性损坏。请参阅有关安装CF法兰螺栓的适当扭矩的说明。我们建议您使用扭矩扳手来拧紧与法兰的螺丝。

质量认证 所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。
1
保修期 一年保修,终身技术支持。
特别提示:
1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
点击查看售后服务承诺书。
