OTF-1200X-60UV 1100℃Φ50管式高压炉

产品摘要:OTF-1200X-60UV是一款通过CE认证的高温高压管式炉,其炉管采用镍基合金钢管,最高温度可以耐到1100℃,最大真空度可以达到10^-6 torr,而且此款设备的炉管抗氧化性较强,可以在高温状态下通入氧气和水蒸气。

产品型号 :OTF-1200X-60UV

上架时间 :2019-07-12

安装尺寸:550 x 380 x 520mm

重量:50Kg

产品简述 产品详情 产品视频 留言咨询

       OTF-1200X-60UV是一款通过CE认证的高温高压管式炉,其炉管采用镍基合金钢管,最高温度可以耐到1100℃,最大真空度可以达到10^-6 torr,而且此款设备的炉管抗氧化性较强,可以在高温状态下通入氧气和水蒸气。

 性能指标和基本配置
炉体结构

● 炉体设计为开启式
● 采用双层壳体结构,并带有风冷系统,使得壳体表面温度小于60℃
● 炉膛采用高纯氧化铝纤维,最大程度减少能量损失 铝制散热器安装于壳体上,托住炉管,使得法兰温度<80°C
● 内炉膛表面涂有美国进口的高温氧化铝涂层可以提高设备的加热效率,同时也可以延长仪器的使用寿命

基本参数

● 工作温度:随气压而定,具体请参考下表
● 注意:为特殊炉管,温度与压力密切相关,数据仅供参考。请在购买前请与我公司销售人员仔细沟通。
● 建议升温速率:0-600℃ ≦10℃/min
                           600℃ - 900℃ ≦3℃/min
                           900℃ - 1100℃ ≦1℃/min
● 加热长度:440mm
● 最大功率:2.5KW(需要20A空气开关)
● 电压:AC 208 - 240V 单相, 50/60 Hz 加热元件:掺钼铁铬铝合金(表面涂有氧化锆涂层,可延长使用寿命)

工作压力和相对应的温度 警示:
● 实验前必须在压力显示器上设置最高压力值和最小压力值。
● 高温高压管属于耗材,当你发现它发生形变时,请及时更换。
● 管内最大压力加热温度≤ 4MPa≤ 800°C≤ 2.5MPa≤ 900°C≤ 1.2MPa≤ 1000°C≤ 0.8MPa≤ 1100°C

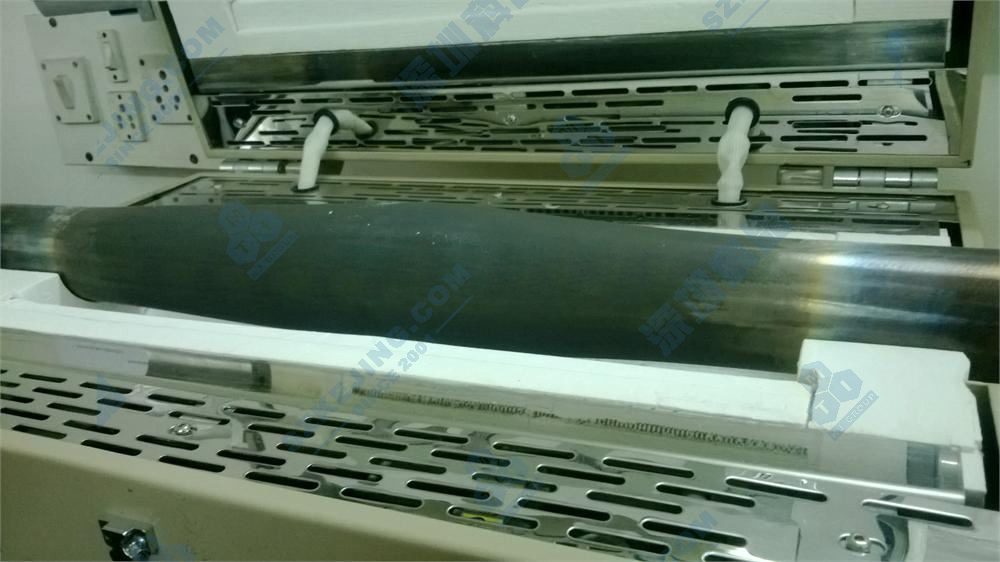

高温高压管

● 特殊镍基合金管
● 炉管尺寸:60mm(O.D)*52mm(I.D)*1000mm(L)
● 1/4NPS内螺纹接口安装在炉管两边法兰上
注意:
● 请勿将样品直接放入炉管内,可在本公司选购小型样品舟来盛放样品,避免样品与管合金发生反应。
1 (点击图片查看详细资料)
● 高温高压管属于耗材,不在质保范围内。

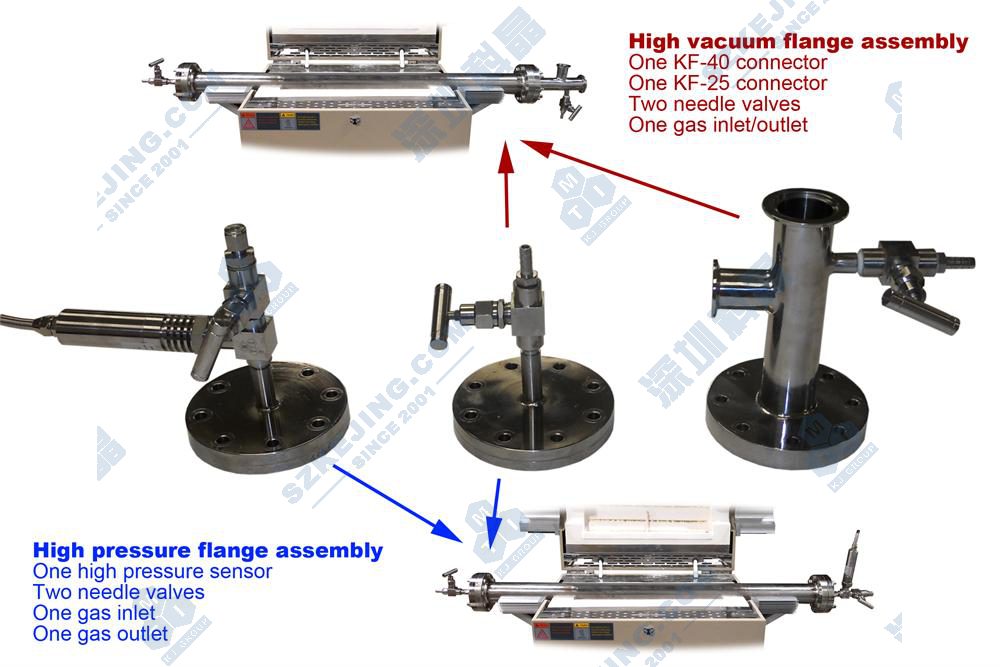

密封法兰

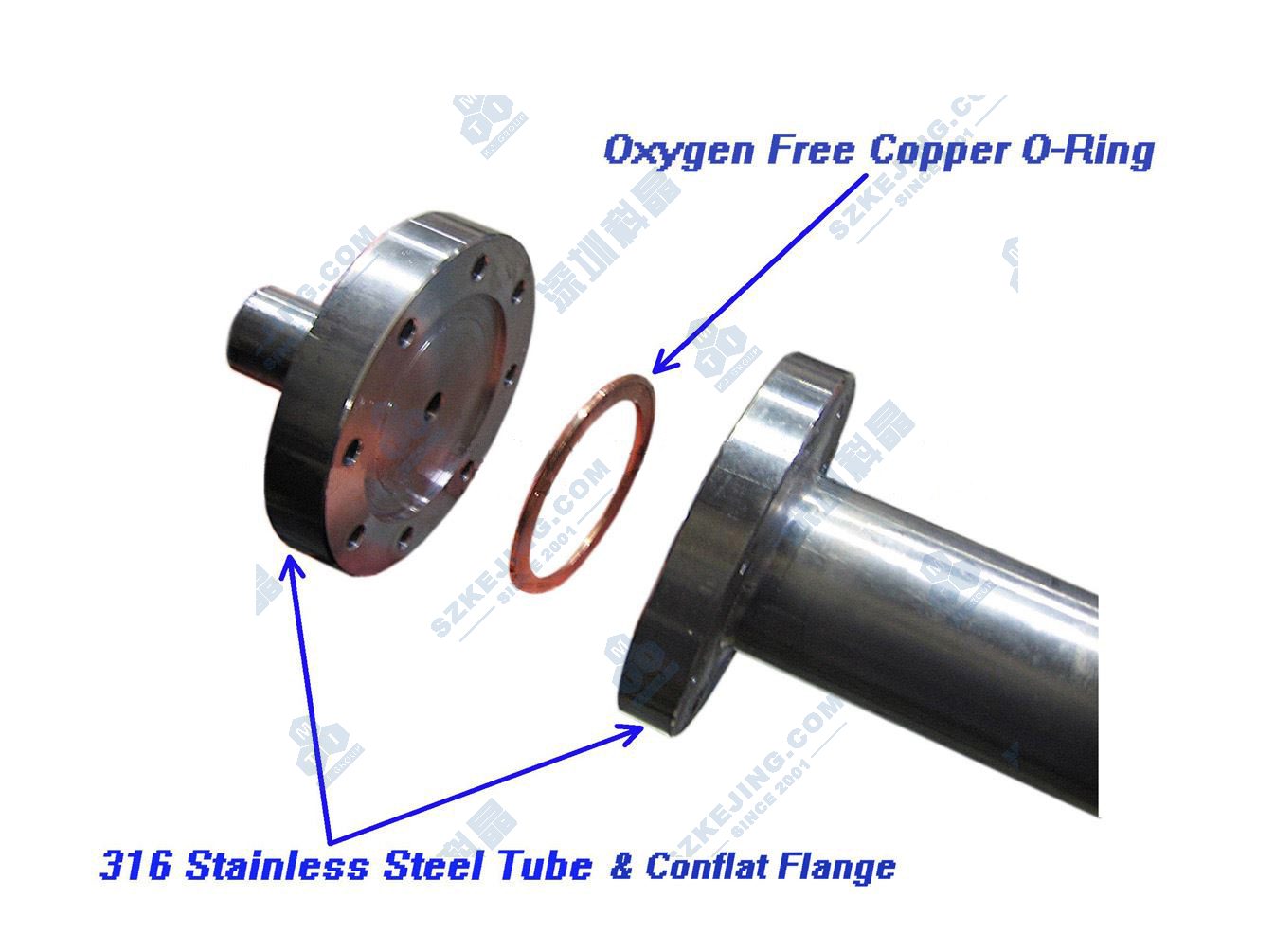

● 炉管两端焊接有两个CF法兰,采用无氧铜密封圈密封:
● 出气端接口为KF40接口(用于连接分子泵)
● 法兰采用无氧铜密封圈密封,你可以点击下图来订购额外的铜垫片。
● 可使用扭矩扳手,以避免过度紧固法兰。
1 1 1
注意:
● 请勿将样品直接放入炉管内,可在本公司选购小型样品舟来盛放样品,避免样品与管合金发生反应。

可通入气体和坩埚

● 氧气和惰性气体,如N2、Ar和He。
注意:
●实验时请用石英或氧化铝舟来盛放样品,切勿将样品直接放在没有坩埚的高温高压管内。如果您执意将样品直接放在炉管内,这样将会使高温高压管使用寿命将大大降低。
●为了避免样品污染,最好是用金箔或镍箔将样品包住后放入氧化铝或石英舟中,再放入炉管中进行烧结。
1 1 1

温控系统

● 采用PID方式调节温度,可设置30段升降温程序
● 温控仪表中带有过热和断偶保护
● 控温: +/-1℃
● 热电偶型号:K型
1

压力检测和控制

● 炉管右端法兰上安装有一压力传感器,并与仪器面板上的压力显示器相连接,压力显示器上可设置炉管内的最高压力值。
● 一个高压电磁阀安装在炉管的左端法兰上,当炉管内的气压高于所设定的压力值时,电磁阀将自动打开泄气,使炉管内的气压回复到设定值。
● 注意:电磁阀所能承受的最大气压为15Mpa,若实验要求炉管内的气压大于15MPa时,不可使用电磁阀(应将电磁阀下端的针阀关闭)。

PC控制(选配)

● 请在购买炉子前,准备一台电脑。
● 可选购MTS-02 控制软件,可在电脑上显示和设定压力和温度程序,以达到远程控制。
● 请购买带有PC控制的加热炉,如有疑问请联系我们的销售人员。
1 1 1

可选

此设备也可以进行抽真空,配合本公司生产的真空泵组。
● 1E-2 torr (用机械泵)(参考值,详情请点击)
● 5E-6 torr (用分子泵)(参考值,详情请点击)
● 请点击下图查看详细资料。
1

另外可选

● 可将此款管式炉改为三温区,温区长度为:150mm+150mm+150mm,使得恒温区达到300mm(三个温区可设置同样的温度)
● 此外炉管两端法兰上可以嵌入石英窗口,使得激光可以通过炉管内部,穿过高温高压下的气氛环境,同时也可以增加炉管壁厚来提高仪器承受压力范围,从而可以探索高温高压环境下的光学测量实验。

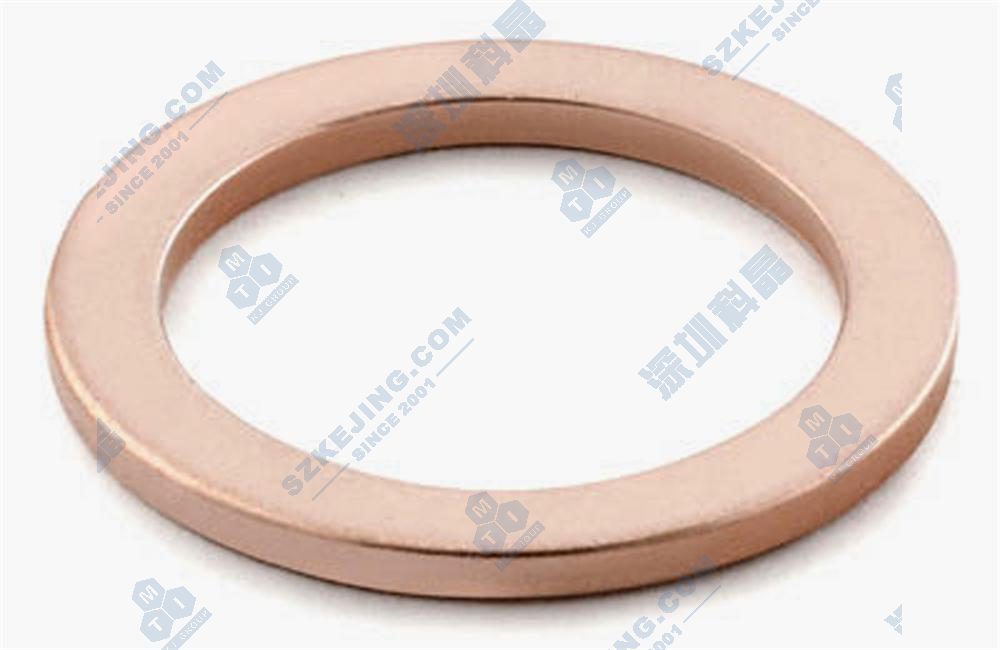

铜垫片

82mm(O.D)*63.6mm(I.D)*2.2mm(L)

尺寸 550 x 380 x 520mm
净重 50Kg
开门断电 为保证使用安全,该电炉为开门断电设计
1 1
应用提示 ● 此设备必须自配台虎钳等设备以便用于拆装炉管。
● 本公司的高温高压炉管都是采用镍基高温合金钢制作,不仅可耐温1100℃,而且延展性非常好。当实验时误操作使得镍基合金管内的气压超过最大可承受值时(超过合金管的长期强度),合金管会发生蠕变,而不是脆性破坏,然后炉管上会慢慢出现一裂缝将气体放出。这就意味着,即使在高温环境下炉管内部压力过大,也不会产生爆炸现象,而是先鼓起一个包,再产生裂缝,将气体泻出。所以用本公司高温高压炉进行高温高压实验,是绝对安全的。下图为本公司对镍基合金管所做破坏试验后的图样:
1
● 请仔细阅读说明书,了解炉管材料的强度,实验中随着温度升高,管内压力增大,可能会超过最大压力值,所以你需要在加热前计算升温过程中压力的变化,并为升温过程中设定一个安全的上限压力值。
注意事项

● 请不要使用普通的不锈钢连接进气口,当管内压力> 5Mp时,这可能导致管道爆炸。
● 如果您需要使用易燃、有毒或腐蚀性气体,您必须联系科晶工程师进行协商,了解所有的先决条件和预防措施。
● 切勿将样品直接放入炉管内,可在本公司选购小型刚玉舟(50*5*5mm)来盛放样品,如果您执意将样品直接放在炉管内,样品可能会与管合金发生反应或其它,从而使高温高压管使用寿命大大降低。
● 不要过度拧紧法兰螺丝,因为这可能会对法兰或螺丝造成永久性损坏。请参阅有关安装CF法兰螺栓的适当扭矩的说明。我们建议您使用扭矩扳手来拧紧与法兰的螺丝。

国家专利

专利名称:一种高温高压管式炉
专利编号:ZL-2011-2-0077158.0
尊重创新、鄙视抄袭、侵权必究

质量认证 CE certified 此设备已荣获国家知识产权专利
1
保修期 一年保修,终身技术支持。
特别提示:
1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
点击查看售后服务承诺书。
